14.18. Снятие и установка приборной доски

Если вместо указателя дневного километража высвечивается индикатор «dEF», то неисправность имеется в памяти. В этом случае приборная доска также заменяется в комплекте.

Приёмная антенна радиочасов, установленных в приборной доске, размещена на держателе заднего бампера.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

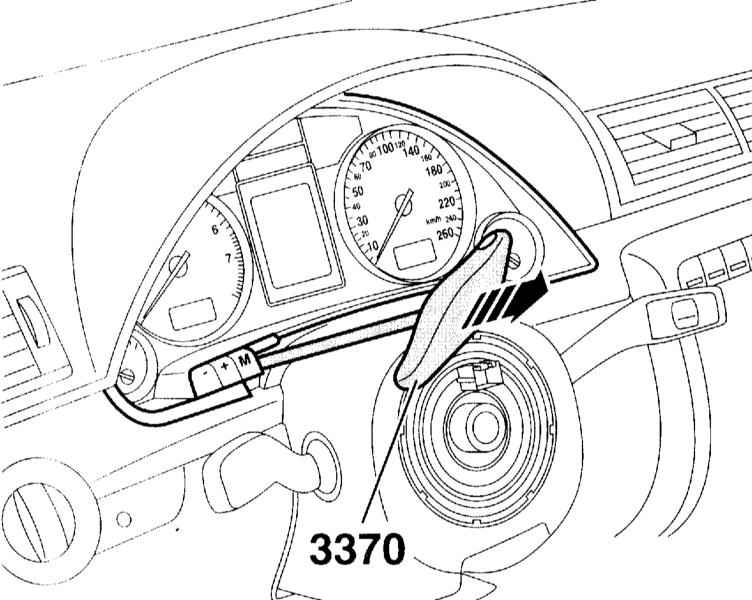

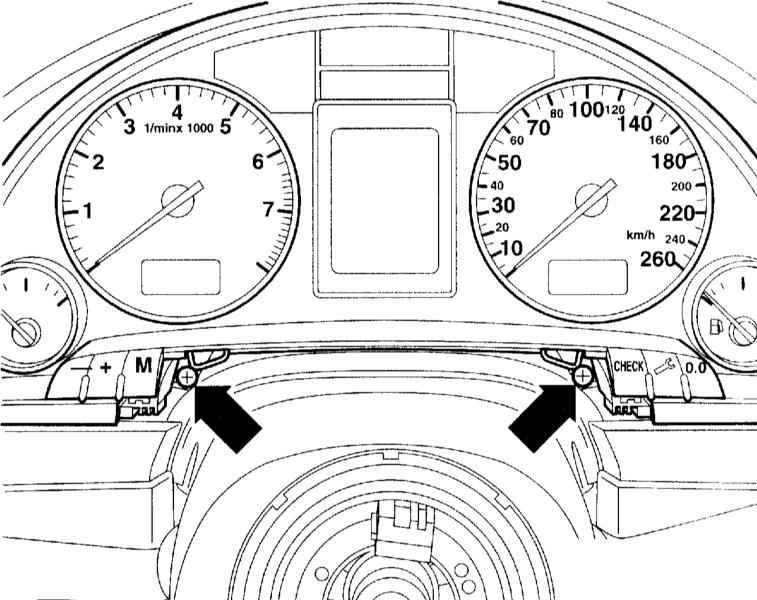

Если приборная доска должна быть заменена, необходимо считать данные из памяти неисправностей. Кроме того, с помощью диагностического прибора необходимо считать данные индикатора срока обслуживания и показание счётчика пробега и записать их (работа СТО). Отсоедините отрицательный кабель (-) аккумуляторной батареи. Соблюдайте указания Раздела Замена аккумуляторной батареи. Снимите крышку приборной доски, обратитесь к Разделу Снятие и установка крышки на приборной доске. Обязательно соблюдайте указания по мерам безопасности при обращении с подушкой безопасности, обратитесь к Разделу Общие сведения и меры безопасности. Снимите блок подушки безопасности на рулевом колесе, обратитесь к Разделу Снятие и установка блока подушки безопасности. Полностью вытяните рулевое колесо с помощью устройства для регулировки его положения и опустите колесо вниз. Снимите рулевое колесо, обратитесь к Разделу Снятие и установка рулевого колеса. Выверните винты (стрелки на сопроводительной иллюстрации). Вытяните приборную доску с помощью крюка AUDI 3370 или HAZET 2520-1 назад из приборной доски. Переложите стопорный рычаг с обратной стороны и рассоедините разъём. Выньте приборную доску.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Установка выполняется в последовательности, обратной снятию. Обязательно соблюдайте указания по мерам безопасности при обращении с подушкой безопасности, обратитесь к Разделу Общие сведения и меры безопасности. Установите на место рулевое колесо и блок подушки безопасности, обратитесь к Разделам Снятие и установка блока подушки безопасности и Снятие и установка блока подушки безопасности. Присоедините отрицательный кабель аккумуляторной батареи. Соблюдайте указания Раздела Замена аккумуляторной батареи. Включите зажигание и проверьте работу контрольных ламп, а также индикаторов на приборной доске. Считайте с помощью диагностического прибора данные индикатора срока наступления ТО и показания счётчика пробега (работа СТО).
