14.8. Снятие и установка датчиков парковки

ПОРЯДОК ВЫПОЛНЕНИЯ

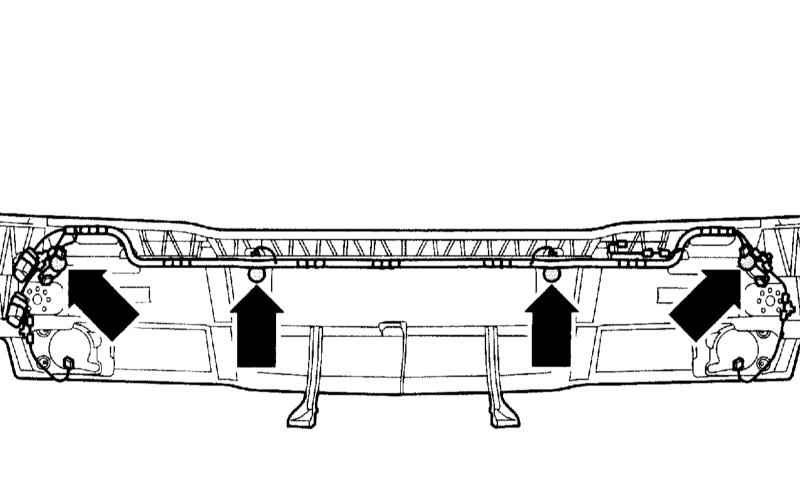

Датчики (стрелки на сопроводительной иллюстрации) расположены в бампере.

На иллюстрации показан передний бампер.

Внешние передние датчики: Снимите фару, обратитесь к Разделу Снятие и установка фар.
Внутренние передние датчики: Снимите передний бампер, обратитесь к Разделу Снятие и установка переднего бампера.
Задние датчики: Снимите задний бампер, обратитесь к Разделу Снятие и установка заднего бампера.

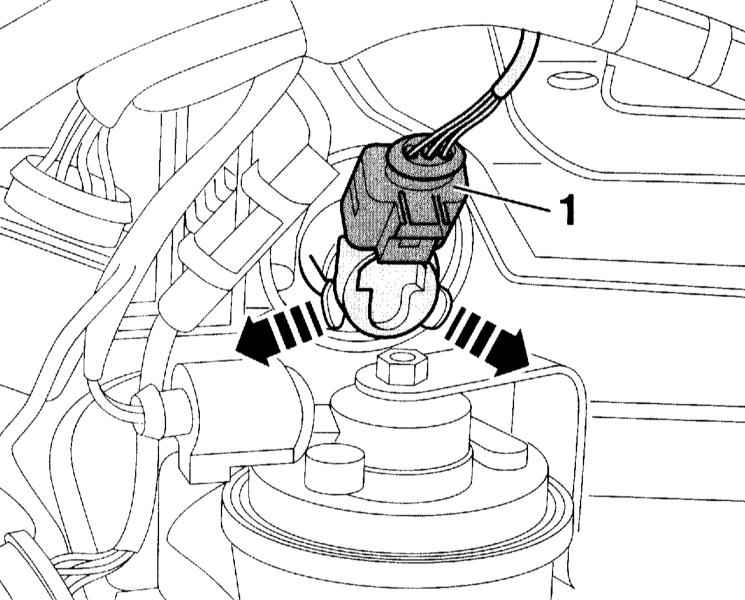

Рассоедините разъём (1) датчика.

Нажмите в сторону 2 стопорные пластины (стрелки) и выдавите датчик снаружи из бампера.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Установка выполняется в последовательности, обратной снятию.
