14.26. Снятие и установка выключателей центральной консоли

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините отрицательный кабель (-) аккумуляторной батареи.

Соблюдайте указания Раздела Замена аккумуляторной батареи.

Отсоедините и выньте накладку выключателя из передней части центральной консоли, обратитесь к Разделу Снятие и установка центральной консоли.

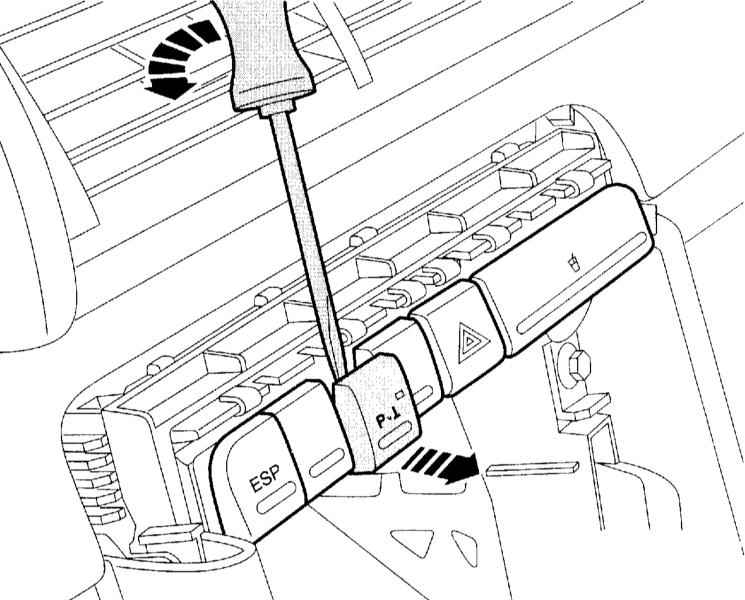

Подденьте отвёрткой и выньте выключатель из панели приборов.

Рассоедините разъём.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Установка выполняется в последовательности, обратной снятию.

Выключатели обогрева заднего стекла и переднего сиденья встроены в блок управления отопителем и отдельно не снимаются.
