12.5.2. Снятие и установка блока подушки безопасности

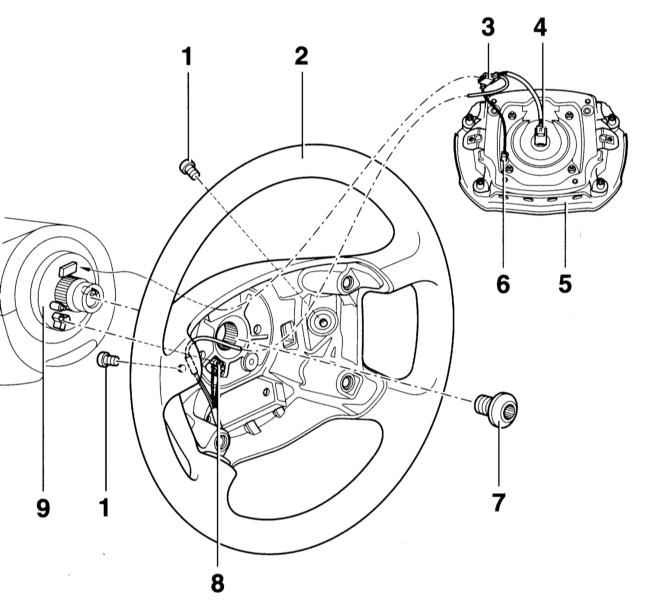

1 — Винты Torx Т30, 7Нм 2 — Рулевое колесо, различные исполнения 3 — Штекер пружины 4 — Штекер блока подушки безопасности 5 — Блок подушки безопасности	6 — Штекер звукового сигнала 7 — Винт с внутренним многогранником, 50Нм 8 — Штекер обогрева рулевого колеса 9 — Возвратное кольцо с контактным кольцом

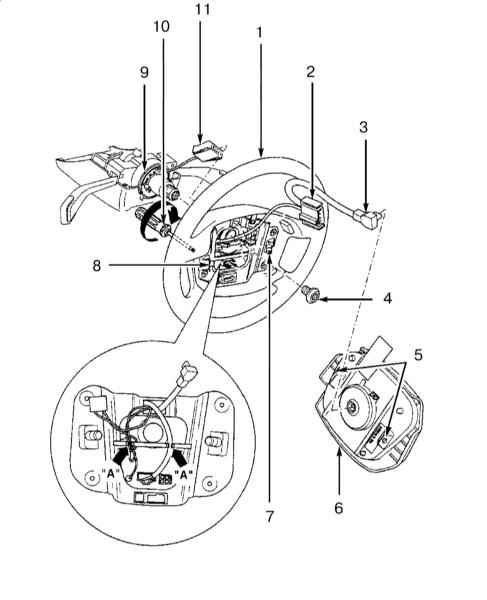

Снятие водительской подушки безопасности


1 — Рулевое колесо 2 — Разъём спиральной пружины 3 — Разъём модуля подушки безопасности 4 — Многоконтактный болт 5 — Резьбовая втулка 6 — Модуль подушки безопасности водителя	7 — Болт Torx T30 8 — Болт Torx T30 9 — Спиральная пружина 10 — Ключ Torx 11 — Разъём подогрева рулевого колеса

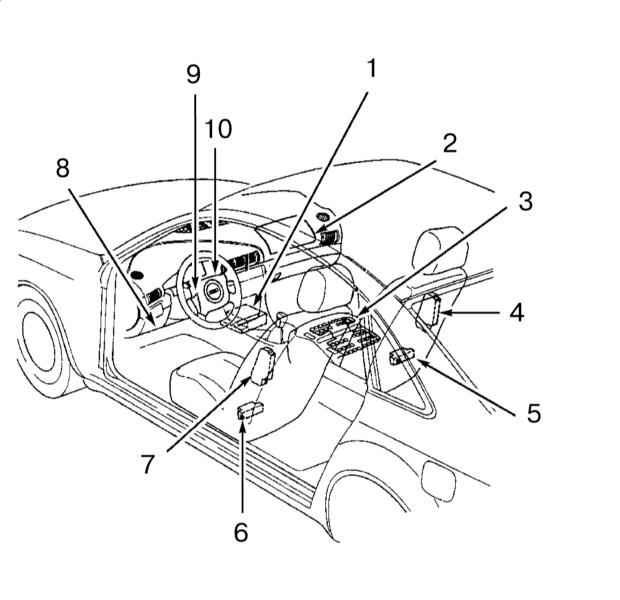

Расположение элементов систем безопасности в салоне


1 — Модуль управления подушкой безопасности 2 — Модуль подушки безопасности переднего пассажира 3 — Датчик наличия переднего пассажира 4 — Модуль подушки безопасности справа 5 — Управление правым сиденьем	6 — Модуль подушки безопасности левого сиденья 7 — Модуль подушки безопасности слева 8 — Диагностический разъём 9 — Спиральная пружина 10 — Модуль подушки безопасности водителя

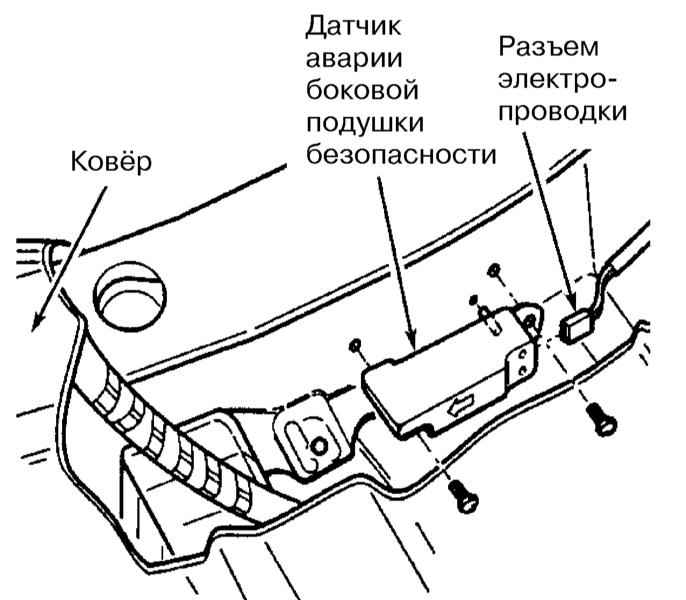

Датчик аварии для систем безопасности

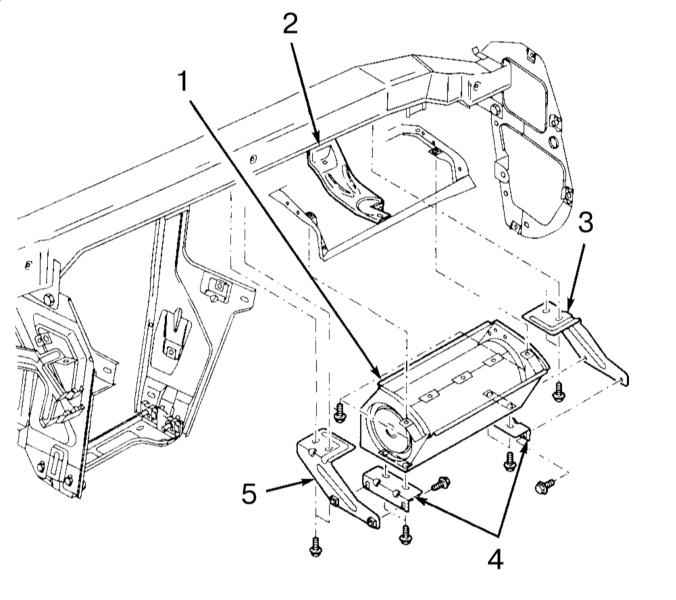

Крепление подушки безопасности переднего пассажира


1 — Подушка безопасности переднего пассажира 2 — Опорный кронштейн 3 — Монтажная скоба 4 — Угловая скоба 5 — Монтажная скоба

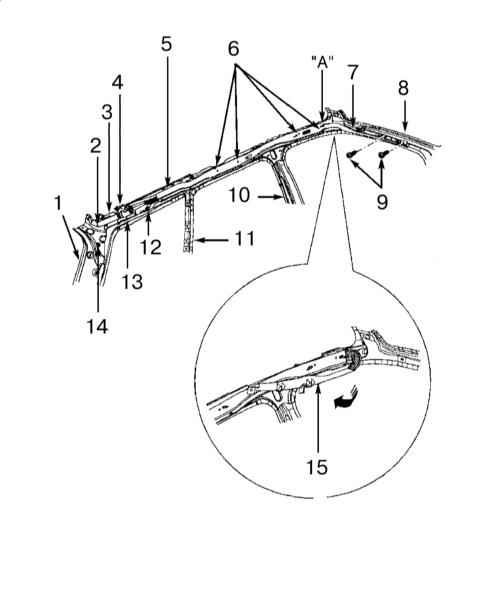

Блок головной подушки безопасности


1 — Стойка D 2 — Запал 3 — Болт 4 — Удерживающая петля 5 — Головная боковая подушка безопасности 6 — Адаптер ручки 7 — Защелка 8 — Стойка А	9 — Самоконтрящиеся болты 10 — Стойка В 11 — Стойка С 12 — Защелка 13 — Болт 14 — Разъем электропроводки 15 — Загнуть назад и закрепить

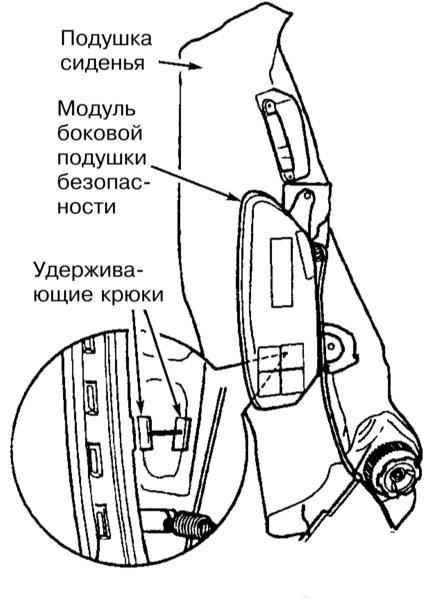

Снятие блока боковой подушки безопасности

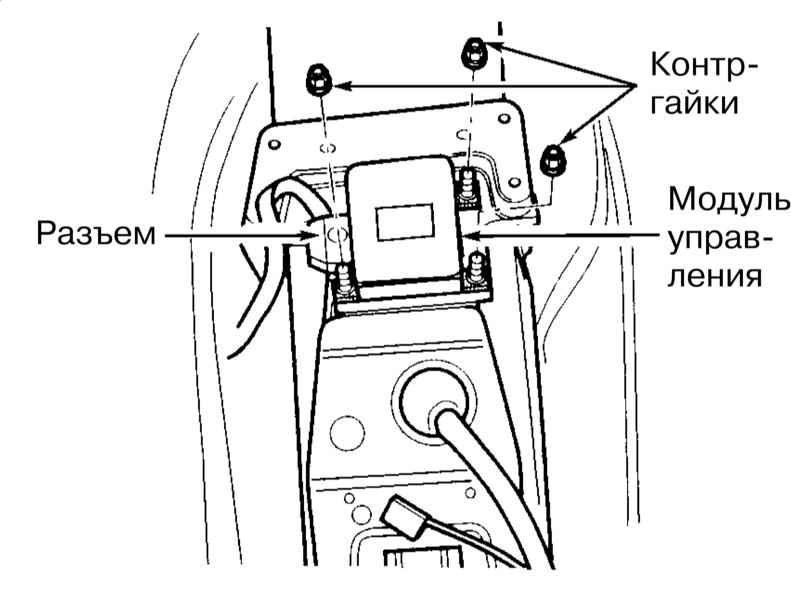

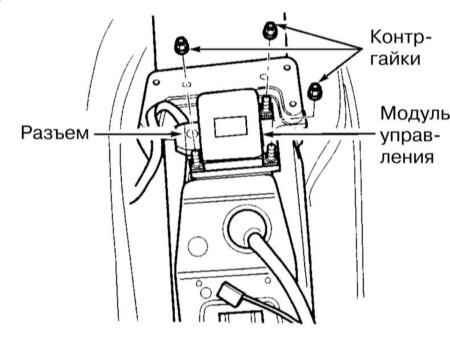

Снятие блока управления систем безопасности

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

Прочитайте и следуйте указаниям по мерам безопасности при обращении с подушкой безопасности.
Отсоедините отрицательный кабель (-) аккумуляторной батареи.

Соблюдайте указания Раздела Замена аккумуляторной батареи.

Изолируйте клеммы аккумуляторной батареи.
Разблокируйте механизм регулировки положения рулевой колонки.
Выдвинете рулевое колесо (2) насколько это возможно и потяните его вверх. Установите вертикально, обратитесь к иллюстрации Водительская подушка безопасности.
Отверните один из двух винтов Torx Т30 (1).
Поверните рулевое колесо на пол-оборота назад и отверните второй винт Torx (1).
Рассоедините разъём блока подушки безопасности (4).
Рассоедините разъём звукового сигнала (6).
Положите блок подушки безопасности (5) так, чтобы ударная сторона подушки показывала вверх.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Состыкуйте разъёмы (4) и (6) и зафиксируйте их стопорными скобами (должен послышаться отчётливый щелчок).
Следите за тем, чтобы к генератору газа не прилегал какой-либо кабель и чтобы кабель не был пережат.
Сложите кабель подушки безопасности слева в виде петли.
Сложите в петлю кабель звукового сигнала.
Затяните винты (1) моментом 7Нм, обратитесь к иллюстрации Водительская подушка безопасности.
Включите зажигание.
Присоедините отрицательный кабель аккумуляторной батареи.

При присоединении аккумуляторной батареи в салоне автомобиля не должны находиться люди.
