14.11. Замена ламп накаливания приборов наружного освещения

Выход лампы накаливания из строя индицируется на универсальном дисплее. (Информационная система водителя (FIS)).

Имеется опасность травмирования!

Соблюдайте осторожность при замене ксеноновых ламп высокого напряжения в фарах! На всякий случай выключите фару и отсоедините аккумуляторную батарею. После замены кратковременно включите и выключите фару, чтобы снять остаточное напряжение. Из соображений безопасности носите обувь с резиновыми подошвами.

Лампы накаливания и держатели ламп могут оказаться очень горячими. Поэтому перед заменой ламп накаливания дождитесь охлаждения осветительного прибора.

Храните лампы в недоступном для детей месте.

Не применяйте упавшие лампы или лампы с царапинами, они могут лопнуть.

Стеклянную колбу лампы накаливания не следует брать руками. Для этого лучше всего пользоваться салфетками или хлопчатобумажными перчатками. Отпечатки пальцев испаряются и осаждаются на рефлекторе, затуманивая его. Случайно образовавшиеся пятна на колбе необходимо удалить с помощью чистого, не содержащего волокон, полотенца, смоченного в спирте.

Лампы накаливания необходимо заменять только на лампы того же исполнения.

ПОРЯДОК ВЫПОЛНЕНИЯ

Выключите зажигание и выключатель фары. Отсоедините отрицательный кабель (-) аккумуляторной батареи. Соблюдайте указания Раздела Замена аккумуляторной батареи.

Ближний свет

ПОРЯДОК ВЫПОЛНЕНИЯ

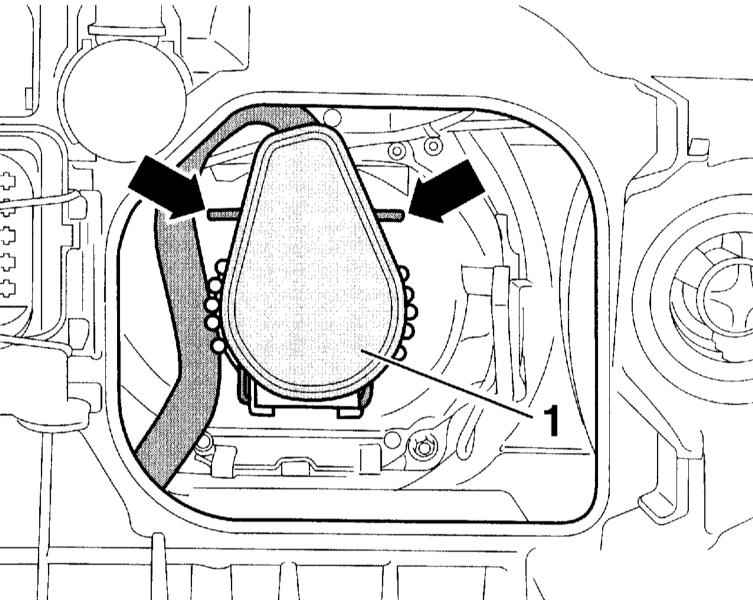

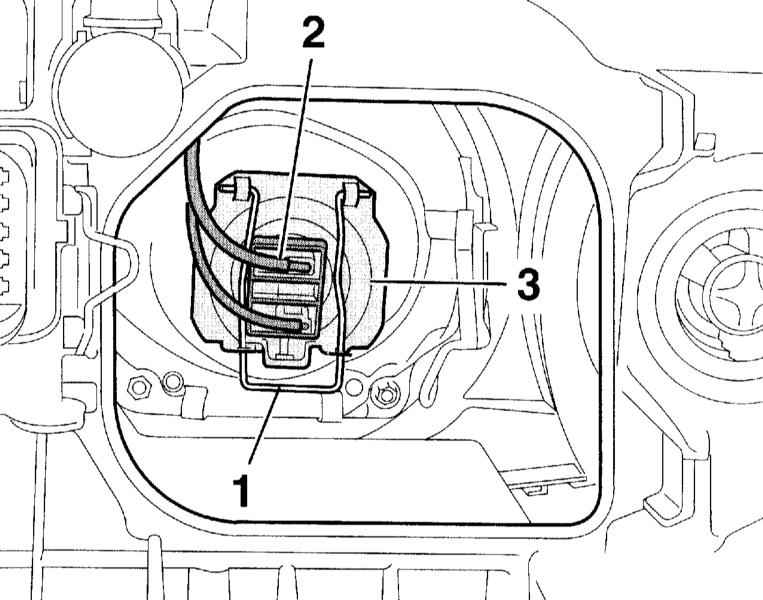

Правая фара: Отсоедините верхнюю крышку двигателя, а также воздуховод между передней панелью и воздушным фильтром. Левая фара: Снимите фару, обратитесь к соответствующему Разделу. Снимите крышку с обратной стороны фары. Для этого отведите проволочную скобу от крышки. Галогеновая лампа: Рассоедините разъём (2), отведите проволочную скобу и снимите лампу (3). Ксеноновая лампа: Поверните штекер (1) против часовой стрелки и снимите. Освободите проволочные скобы (стрелки на сопроводительной иллюстрации) и выньте лампу из корпуса. Вставьте в корпус новую лампу, зафиксируйте её скобой и состыкуйте разъём. Установите крышку с обратной стороны фары и зафиксируйте скобой. Дальнейшая установка выполняется в последовательности, обратной снятию.

Дальний/стояночный свет

ПОРЯДОК ВЫПОЛНЕНИЯ

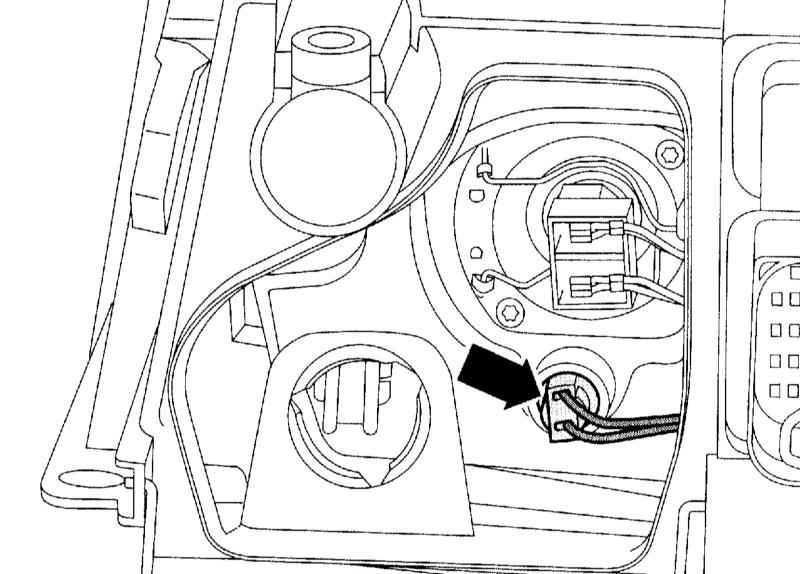

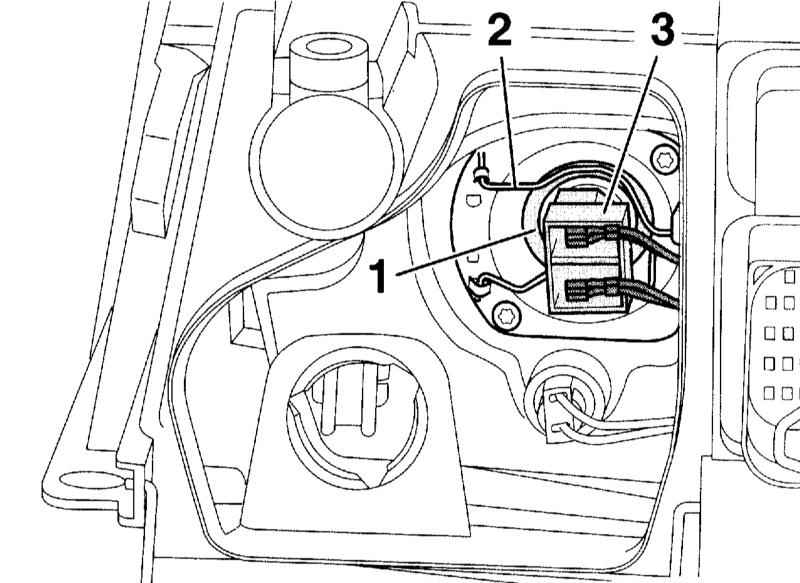

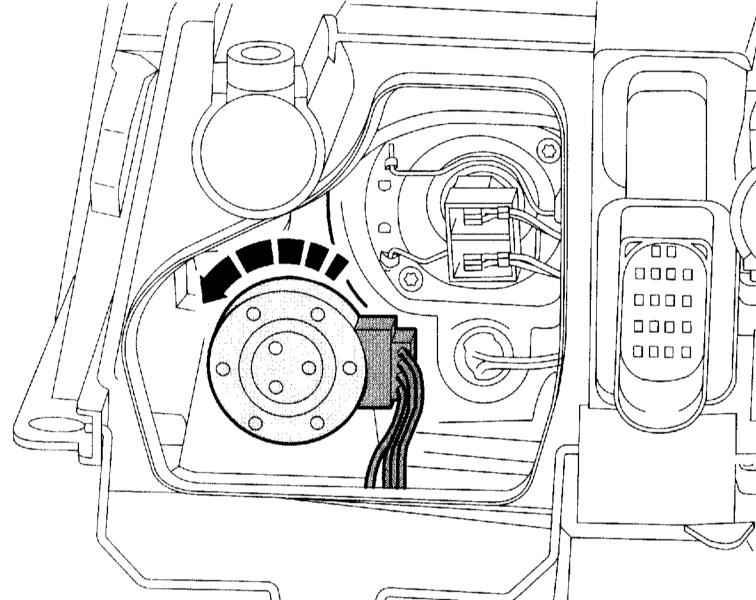

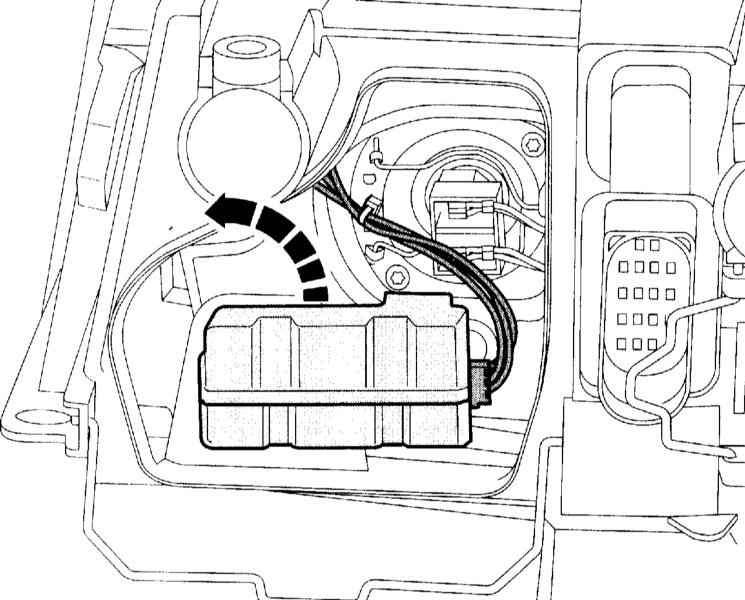

Правая фара: Отсоедините верхнюю крышку двигателя, а также воздуховод (подраздел «Ближний свет»). Левая фара: Рассоедините разъёмы над фарой, разблокируйте держатель и снимите его наверх. Снимите крышку дальнего света с обратной стороны фары. Для этого отведите проволочную скобу от крышки. Галогеновая фара: Поверните электродвигатель регулировки дальности света, снимите с фары и отложите в сторону. У правой фары поверните против часовой стрелки (стрелка на сопроводительной иллюстрации), у левой фары по часовой стрелке. Стояночный свет/ксеноновая фара: Поверните электродвигатель регулировки дальности света, снимите с фары и отложите в сторону. Дальний свет: Рассоедините разъём (3), освободите скобу (2) и выньте лампу (1) из корпуса. Вставьте новую лампу, зафиксируйте её скобой и состыкуйте разъём. Стояночный свет: Освободите стопорные лапки и выньте патрон (стрелка на сопроводительной иллюстрации) из корпуса. Выньте лампу из патрона, замените её на новую и вставьте патрон в корпус. Установите с обратной стороны фары электродвигатель регулировки дальности света, установите на место крышку фары и зафиксируйте её скобой. Дальнейшая установка выполняется в последовательности, обратной снятию.

Указатель поворота

ПОРЯДОК ВЫПОЛНЕНИЯ

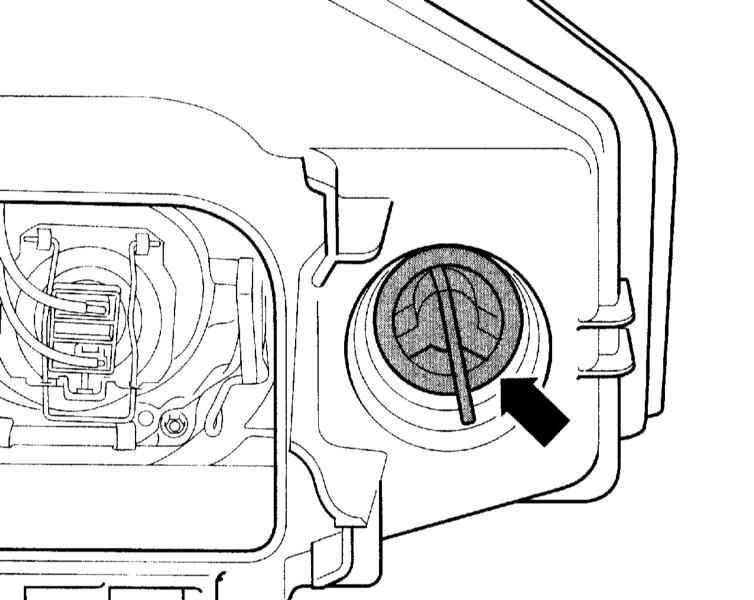

Снимите фару, обратитесь к Разделу Снятие и установка фар. Поверните патрон (стрелка на сопроводительной иллюстрации) против часовой стрелки и выньте его из корпуса. Вдавите лампу в патрон, поверните и выньте. Замените лампу новой и вставьте патрон в корпус. Установите на место фару, обратитесь к Разделу Снятие и установка фар.
