1.2. Идентификационные номера автомобиля

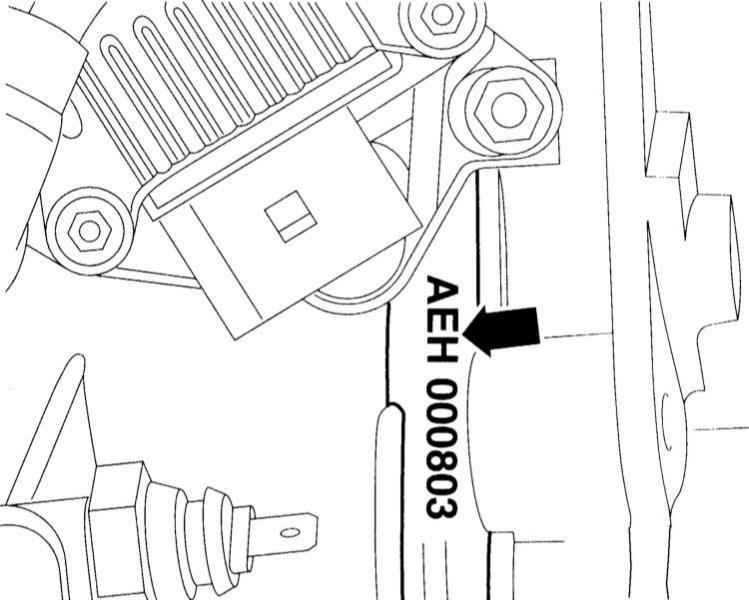

Обозначение и номер двигателя находятся на передней стороне блока цилиндров в стыке между блоком и головкой цилиндров

ВНИМАНИЕ

Наклейка с этими данными находится также на защитном кожухе зубчатого ремня привода распределения, данные приведены также на сервисном плане и желобе для запасного колеса.

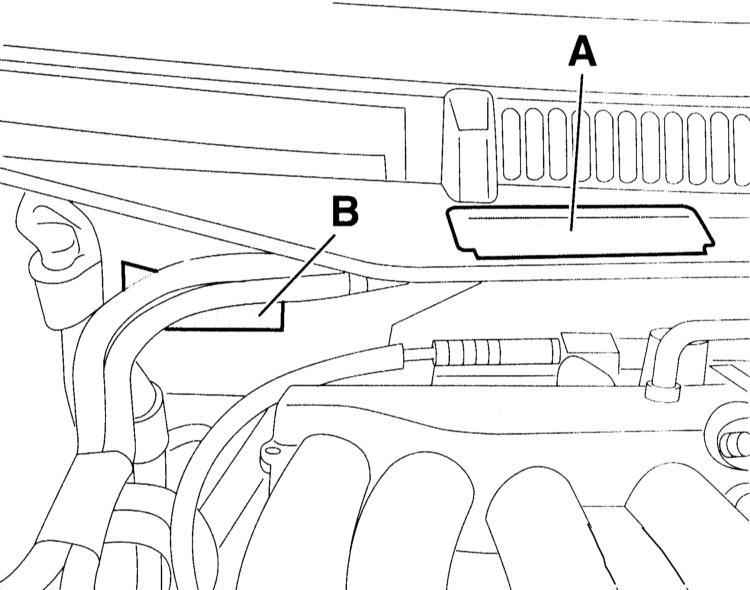

Заводская табличка (В) находится на задней поперечной стенке.
Идентификационный номер автомобиля (номер шасси) виден в окне водосборного отсека – А

Табличка с данными автомобиля в нише запасного колеса

1 – Внутризаводской номер изделия.
2 – Идентификационный номер автомобиля.
3 – Код модели автомобиля.
4 – Подробное обозначение модели/Мощность двигателя.
5 – Буквенное обозначение моделей двигателя и коробки передач.
6 – Номер краски/код оснащения интерьера салона.

7 – Код дополнительного оборудования.
8 – Слева направо: Порожний вес (кГ)/Расход топлива в городском цикле (л/100км)/Расход топлива в загородном цикле (л/100км)/Расход топлива в смешанном цикле (л/100км)/Выброс СО₂ (г/км).

ВНИМАНИЕ

Данные находятся также в сервисной книжке.

WAU ZZZ 8L Z W A 000234
1 2 3 4 5 6 7

Номер шасси расшифровывается следующим образом:

1 – Код производителя: WAU - Audi AG.
2 – Комплектация.
3 – Двухзначный типовой код. 8L – Audi A3.
4 – Подробная комплектация.
5 – Год изготовления: W - 1998, Х - 1999 и т.д.
6 – Место изготовления.
7 – Номер шасси.
