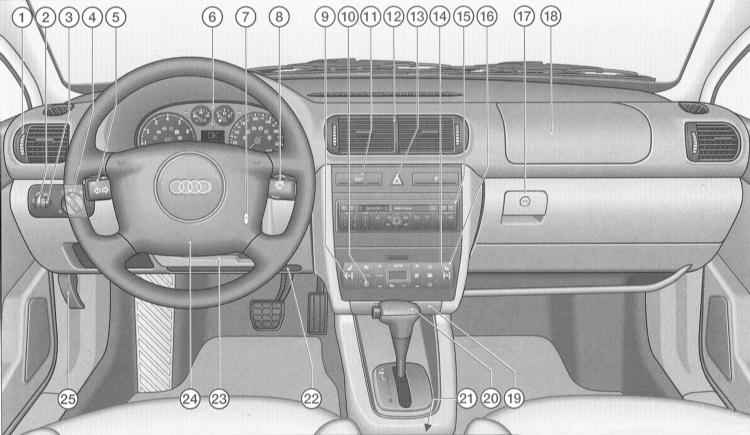

1.11. Расположение органов управления и приборовОрганы
управления и приборы, расположенные на приборной панели и средней консоли представлены
на иллюстрациях
1 - рукоятка регулирования притока
воздуха
2 - регулятор яркости подсветки приборов
3 - регулятор угла наклона
фар
4 - выключатель / переключатель света
5 - рычажные переключатель указателей
поворота и ближнего света выключатель темпостата
6 - приборная доска
7
- замок зажигания
8 - рычажный выключатель стеклоочистителя и стеклоомывателя
переключатель функций путевого компьютера
9 - выключатель обогрева сиденья
водителя
10 - выключатель обогрева заднего стекла
11 - клавиша антипробуксовочной
системы (ASR) или электронной программы стабилизации курсовой устойчивости (ESP)
12 - воздушные дефлекторы
| 13
- выключатель аварийной световой сигнализации
14 - выключатель обогрева сиденья
переднего пассажира
15 - радио*
16 - отопление и вентиляция / кондиционер
17 - запирающийся вещевой ящик
18 - подушка безопасности переднего пассажира
19 - пепельница, прикуриватель / розетка
20 - рычаг переключения передач /
селектора
21 - ниша или органы управления системой навигации и телематики*
22 - ниша для хранения папки с документами
23 - регулируемая рулевая колонка
24 - звуковой сигнал
подушка безопасности водителя
25 - рукоятка отпирания
капота |
ВНИМАНИЕ
 Некоторые из приведенных позиций входят в комплектацию
только определенных модификаций или устанавливаются по заказу.
Расположение
некоторых органов управления автомобилей с правосторонним рулевым управлением
отличается от показанного на иллюстрации. Однако символы, используемые для их
обозначения, соответствуют символам автомобилей с левосторонним рулевым управлением.
*В случае заводской комплектации автомобиля телематикой, радиоаппаратурой
или системой навигации к ним прилагается руководство по эксплуатации.

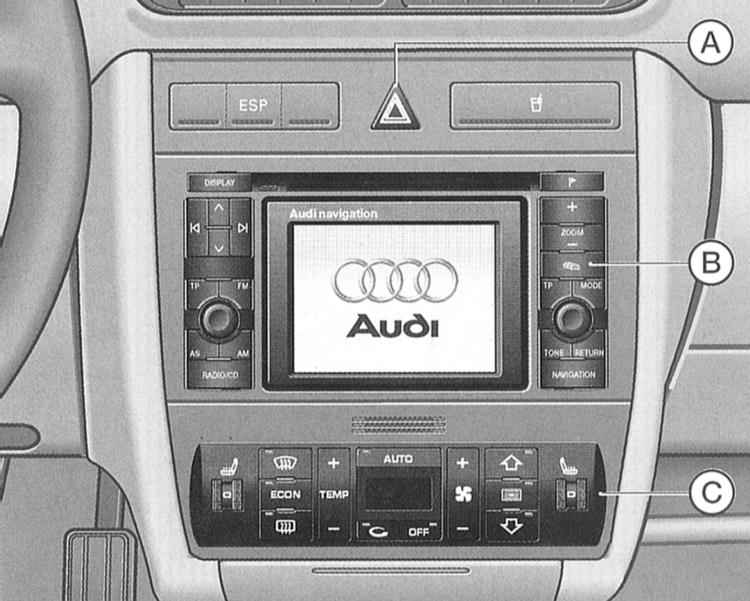

Органы
управления средней консоли
| | На
иллюстрации изображен вариант средней консоли с системой навигации Audi “plus”
/ радиосистемой Audi “symphony”. |
А - ряд выключателей
В - система
навигации “plus”* / радиосистема
Audi “symphony”*
| С
- кондиционер и выключатели обогрева
стекол / сидений |
ВНИМАНИЕ Некоторые
из приведенных позиций входят в комплектацию только определенных модификаций или
устанавливаются по заказу. Расположение некоторых органов управления автомобилей
с правосторонним рулевым управлением отличается от показанного на иллюстрации.
*Правила пользования системой навигации Audi “plus” / радиосистемой Audi
“symphony” содержатся в соответствующих руководствах по эксплуатации.
В системе навигации Audi “plus” функции радио, проигрывателя компакт-дисков и
телевизора объединены.
|
