18.37. Антенна заднего стеклаПри таком типе антенн антенной по приему СВ выступают два металлических проводника
в самом верху стекла. Для приема УКВ (FM) служат остальные проводники, выступающие
одновременно в качестве проволочных нагревательных элеметов. Антенный усилитель,
расположенный под обшивкой левой задней стойки, компенсирует недостаточную высоту
этой антенной системы.

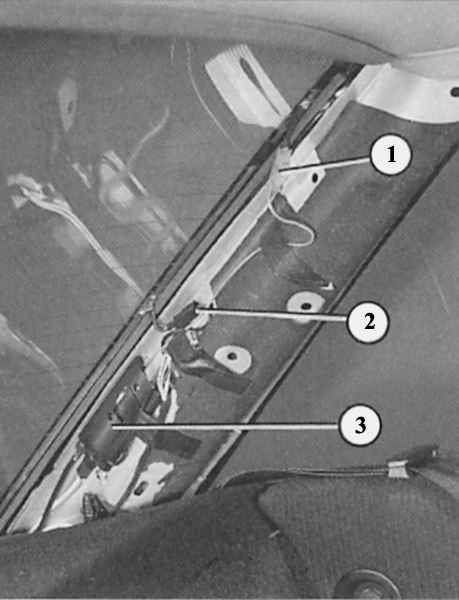

За левой обшивкой задней стойки скрываются:
|

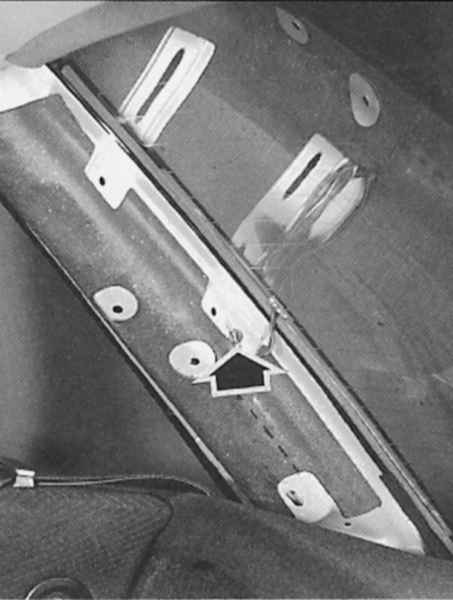

Точка «массы» (стрелка) для
отопления заднего стекла и антенны заднего стекла находится на правой
задней стойке. На иллюстрации стойка показана со снятой обшивкой.
|
Поиск неисправностей антенны заднего стекла
|
|
- Снять обшивки обеих задних стоек.
- Проверить соединение на «массу» отопления заднего стекла у
правой стойки; далее проконтролировать соединение на «массу» (корпус)
антенного усилителя по его крепежному болту.
- Внимательно проверить проводники на заднем стекле: можно
ли обнаружить видимое прерывание? Если да, то отремонтировать
при помощи токопроводящего серебряного лака или заменить это стекло
на новое.
- Теперь следует заняться электрической проверкой: разъединить
штекеры усилителя, замерить напряжение на на «массе». Для этого
включить радио.
-
Наличие напряжения:
снабжение питанием усилителя
в порядке. Напряжение отсутствует: устранить разрыв цепи.
- В том же проводе замерить ток между подсоединением усилителя
и снятым проводом.
- Амперметр должен показывать 30—50 мА, в противном случае антенный
усилитель не получает питания и, соответственно, неисправен –
заменить.
-
Далее:
отсоединить нижний провод отопления
заднего стекла, включить зажигание и отопление заднего стекла,
замерить напряжение в проводе.
- Провод должен находиться под напряжением аккумуляторной батареи,
в противном случае неисправны провода либо усилитель. Сузить круг
поиска неисправности.
- Отсоединить нижний провод от усилителя, замерить напряжение
при включенных зажигании и отоплении заднего стекла:
- Если прибор показывает напряжение аккумуляторной батареи, значит,
провода в порядке, то есть неисправен усилитель. В противном случае
все наоборот.
|
|
|
