18.2. Элементы комбинации приборов

Разборка

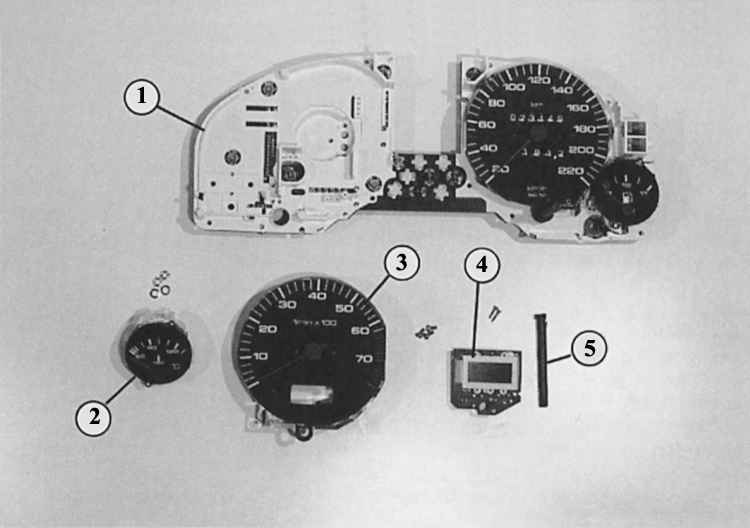

Разобранный блок комбинации приборов, вид спереди

1 – основная пластина;
2 – индикатор температуры;
3 – спидометр;

4 – цифровые часы;
5 – установочный штифт.

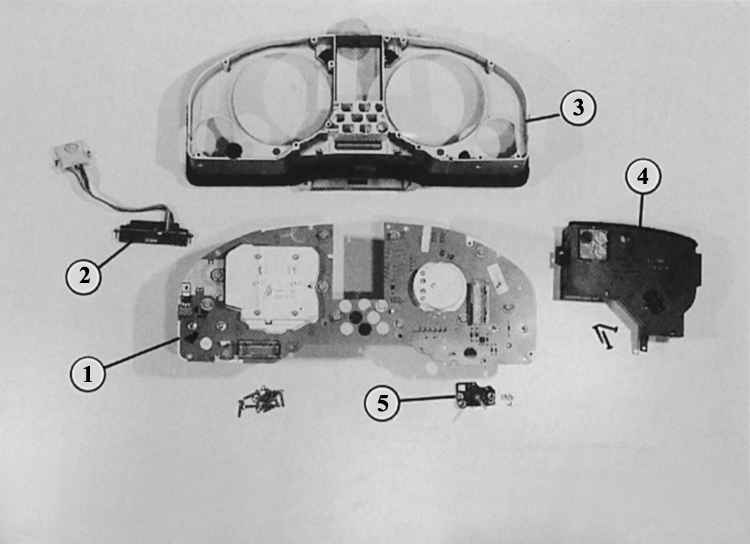

На задней стороне разобранного блока комбинации приборов мы обозначили цифрами следующие детали

1 – основная пластина с приборами;
2 – блок индикаторов с индикатором внешней температуры;
3 – панель;

4 – система минипроверки;
5 – регулятор освещения приборов.

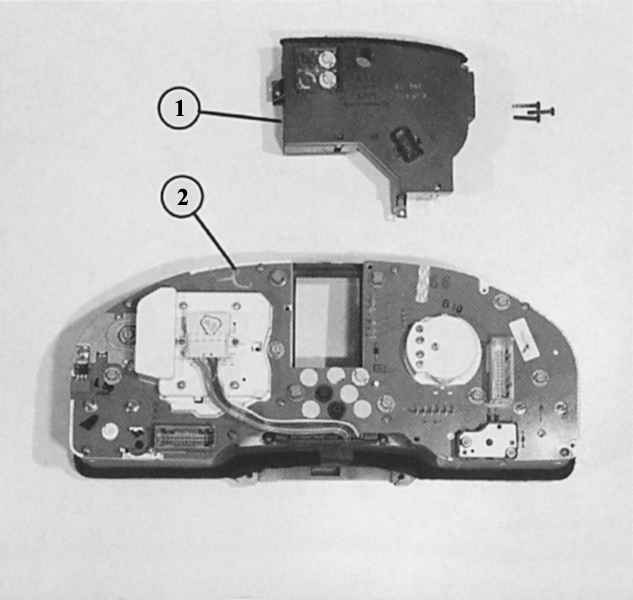

Система минипроверки (1) представляет собой собственную конструктивную группу и прикреплена сзади на блоке комбинации приборов (2) тремя винтами с крестообразным шлицем.

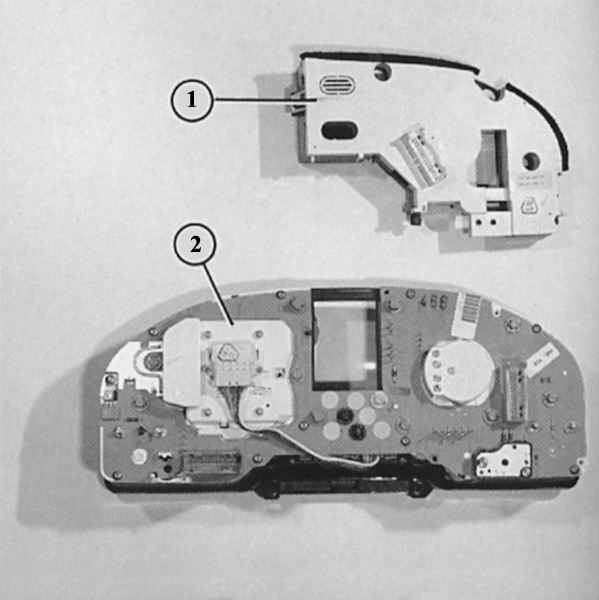

Система самопроверки (1) также просто прикручена сзади на блок комбинации приборов (2). Таким же образом прикреплен бортовой компьютер при соответствующем дополнительном оснащении.

В нашем описании мы придерживаемся наиболее часто устанавливаемой на Audi комбинации приборов VDO:

Не разбирая панель комбинации приборов, можно с обратной стороны снять следующие элементы:

  • Индикаторы (контрольные лампы): лампы накаливания индикаторов в Audi крепко впаяны в свои патроны и их можно приобрести только как единое целое. При покупке запасной лампочки обратите внимание на цвет патрона: устанавливаются 1,1-ваттная, 1,2-ваттная и 2-ваттная лампы с различно окрашенными патронами. Для снятия нужно провернуть патрон на четверть оборота влево и вытянуть.
  • Подсветка шкал: смотри «Индикаторы».
  • Индикатор температуры окружающего воздуха: вывернуть два винта с крестообразным шлицем на блоке индикатора, затем еще два у штекера.
  • Стабилизатор напряжения: отвернуть один винт с крестообразным шлицем, вытянуть узел из его штекерных соединений.
  • Система минипроверки (индикаторный блок для температуры охлаждающей жидкости, тормозов и давления масла): ослабить винты с крестообразным шлицем, вытянуть групповой прибор из штекерных контактов.
  • Система самопроверки: как система минипроверки.
  • Бортовой компьютер: как система минипроверки.
  • Регулировочный резистор для подсветки шкал: вывернуть две шестигранных гайки, снять регулировочной резистор.
    После разборки комбинации приборов ( для этого снять регулировочный резистор для подсветки шкал и систему минипроверки либо систему самопроверки либо бортовой компьютер, после этого вывернуть 11 комбинированных шестигранных/звездчатых винтов либо винтов с крестообразным шлицем снаружи на обратной стороне прибора) становятся доступными следующие элементы.
  • Спидометр: вывернуть четыре винта с крестообразным шлицем на обратной стороне.
  • Часы с обычным циферблатом: при необходимости снять индикатор температуры охлаждающей жидкости (см. ниже), снять корпусную часть.
  • Тахометр: вывернуть три винта на обратной стороне прибора.
  • Цифровые часы: снять тахометр. Вывернуть два небольших шлицевых винта на цифровых часах и вытянуть часы вперед. Расфиксировать установочный штифт цифровых часов и осторожно вынуть.
  • Индикатор количества топлива либо индикатор температуры: вывернуть на обратной стороне по две шестигранных гайки. Вынуть переднюю часть корпуса из крепежных крючков.
