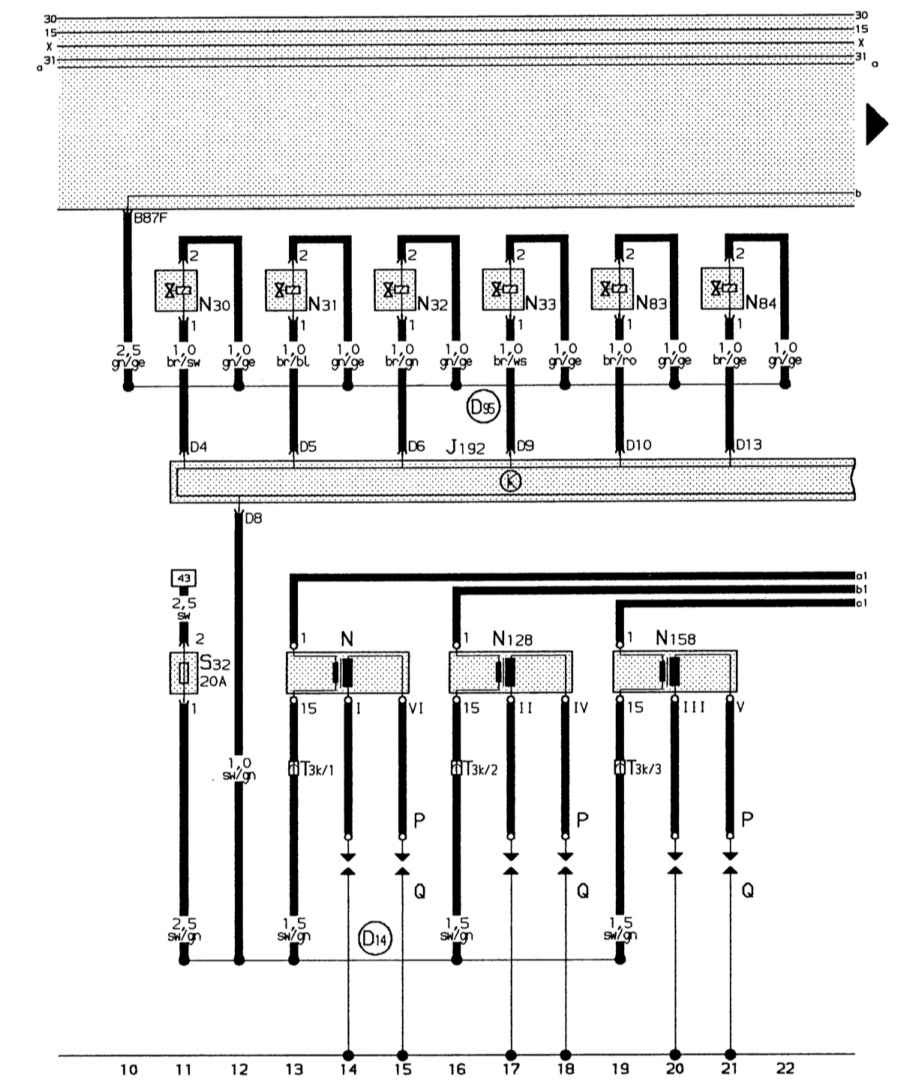

14.15.5. Электронная система впрыска, система зажигания

Цвета проводов: sw/gl – ч/з, sw – ч, gl/ge – з/ж, br/sw – к/ч, br/bl – к/сн, br/gl – к/з, br/ws – к/б, br/ro – к/кр, br/ge – к/ж

L – распределитель проводки диагностических штекеров (L-проводка)
J192 – блок управления многоточечным впрыском
L – катушка зажигания
L30 – впрыскная форсунка цилиндр 1
L31 – впрыскная форсунка цилиндр 2
L32 – впрыскная форсунка цилиндр 3
L33 – впрыскная форсунка цилиндр 4
L83 – впрыскная форсунка цилиндр 5
L84 – впрыскная форсунка цилиндр 6
L128 – катушка зажигания 2
L158 – катушка зажигания 3

P – наконечники проводов свечей зажигания
Q – свечи зажигания
S32 – предохранитель в отсеке дополнительных предохранителей (катушка зажигания и управление двигателем I)
T3k – трехконтактное штекерное зажигание белого цвета, в электроцепи спереди справа
(D14) – соединительная линия (катушка зажигания – блок управления), в электроцепи спереди справа
(D85) – соединительная линия (впрыскные форсунки), в электроцепи моторного отсека справа
F60 – выключатель сигнала холостого хода
