10.14. Ремонт передней подвески

Очень многие элементы передней подвески колес можно самостоятельно снимать и снова устанавливать. Для проведения определенных работ все же необходимы приборы из мастерской. Поврежденные части подвески ни в коем случае нельзя выправлять, а тем более сваривать, их нужно принципиально заменять новыми.

Снятие передней амортизационной стойки

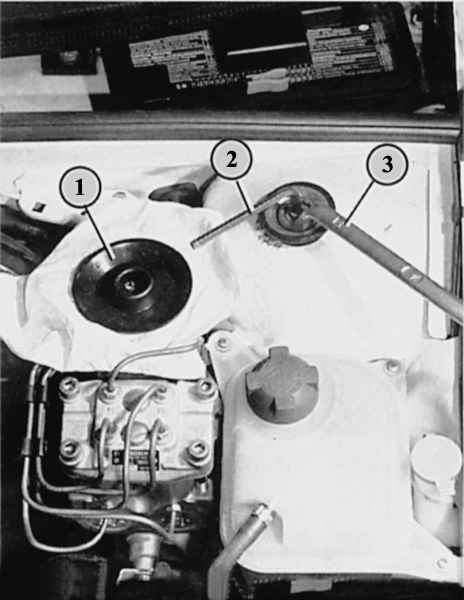

Снятие амортизационной стойки вверху. После снятия крышки (1) можно ослабить гайку крепления амортизационной стойки с помощью накидного ключа (3). Для этого придерживать шток амортизатора торцовым шестигранным ключом (2).

Cнятие амортизационной стойки внизу. Показаны болтовые соединения тяги стабилизатора (1) и болтовые соединения с корпусом подшипника ступицы колеса (2 и 3).

При снятии амортизационной стойки следует учесть: если ее отсоединить от корпуса подшипника ступицы колеса, то придется заново производить регулировку углов установки колес, что возможно только на измерительном стенде в мастерской.

По этой причине мы описываем здесь снятие амортизационной стойки вместе с корпусом подшипника ступицы колеса.

Еще одно добавление: для затяжки верхней гайки амортизационной стойки механики в мастерской применяют торцовый гаечный ключ VW 3078. За неимением лучшего для выполнения этих работ можно использовать накидной гаечный ключ и собственное чутье.

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Приобрести новую самоконтрящуюся гайку и новый зажимный болт шарнира независимой подвески.
  2. У стоящего на земле автомобиля ослабить центральный крепежный болт приводного вала в ступице колеса (в середине колеса).
  3. Ослабить болты крепления колеса.
  4. Равномерно приподнять автомобиль спереди, чтобы не нагружался стабилизатор. Обеспечить фиксацию автомобиля.
  5. Снять колесо.
  6. Отсоединить тягу стабилизатора от обоих амортизационных стоек, отжать стабилизатор вверх.
  7. Отсоединить скобу дискового тормозного механизма и укрепить ее на кузове при помощи проволоки – трубопровод тормозного привода остается подключенным.
  8. Разъединить шарнир поперечной рулевой тяги.
  9. Снять зажимной болт осевого шарнира в самом низу у амортизационной стойки.
  10. Монтировкой вытянуть палец шарнира из амортизационной стойки. Тем самым разделяются амортизационная стойка и поперечный рычаг подвески. При этом ни в коем случае нельзя расширять шлиц в корпусе подшипника ступицы колеса, например отверткой.
  11. Вывернуть руль и извлечь приводной вал из ступицы колеса.
  12. Снять крышку со стакана амортизационной стойки в моторном отсеке.
  13. Снять вверху со штока гайку крепления амортизационной стойки. Для этого придержать шток ключом для внутреннего шестигранника.
  14. При этом придерживать амортизационную стойку снизу.
  15. Вынуть амортизационную стойку по направлению вниз и одновременно полностью снять ее с приводного вала.
  16. Для установки применять новые самоконтрящиеся гайки и новый зажимной болт шарнира подвески.
  17. Установить зажимной болт таким образом, чтобы его головка была направлена вперед по ходу движения.
  18. Моменты затяжки: гайка верхнего крепления амортизационной стойки: 60 Н•м, гайка поперечной рулевой тяги: 30 Н•м, зажимной болт шарнира независимой подвески: 50 Н•м, соединительная тяга стабилизатора на амортизационной стойке: 40 Н•м.
  19. Если устанавливается та же самая амортизационная стойка и при этом болты, соединяющие корпус подшипника ступицы колеса и амортизационную стойку, остаются все время зажатыми, то не нужно поправлять регулировку углов установки колес.

Элементы передней амортизационной стойки и последовательность их установки

1 – пружина;
2 – тарелка пружины;
3 – подшипник амортизационной стойки;
4 – буфер;

5 – защитный кожух;
6 – резьбовая крышка:
7 – амортизатор;
8 – 10 – проставка, чехол.


Подвеска переднего колеса автомобиля Audi 80 с близкого расстояния

1 – корпус амортизационной стойки;
2 – болтовые соединения корпуса амортизационной стойки и корпуса подшипника ступицы колеса;
3 – корпус подшипника ступицы колеса;

4 – осевой шарнир;
5 – зажимной болт;
6 – нижний поперечный рычаг подвески.

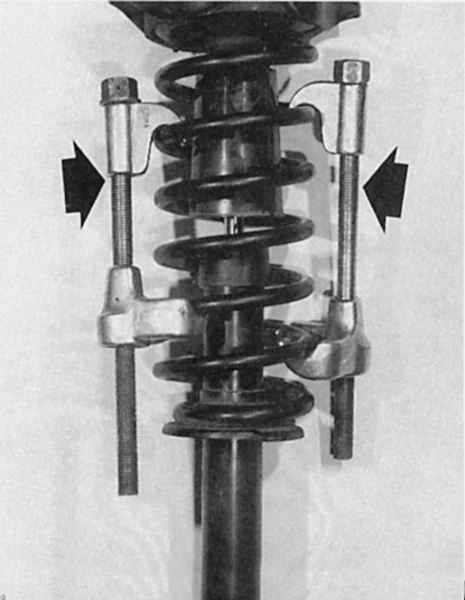

Слева: стяжные скобы необходимы для того, чтобы при снятой амортизационной стойке отделить пружину от амортизатора.

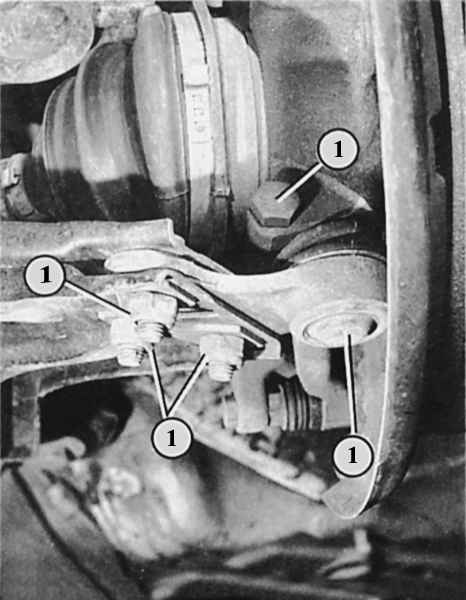

Справа: иллюстрация показывает зажимной болт шарнира подвески (1), которым шарнир подвески (3) укреплен в корпусе подшипника ступицы колеса. Далее обозначены: крепежные гайки (2), которыми шарнир подвески связан с нижним поперечным рычагом.

Замена переднего амортизатора

Для проведения этой работы (при снятой амортизационной стойке) обязательно необходимо устройство для натяжения (сжатия) пружины. Вам потребуются по меньшей мере два съемника, еще лучше – три. Без применения устройства для натяжения пружины нельзя ослаблять шлицевую гайку вверху на штоке амортизатора, потому что пружина находится в состоянии сильного предварительного натяжения. В противном случае составные детали амортизационной стойки разлетятся в стороны как при взрыве – велика опасность несчастного случая!

Кроме того, несжатую пружину уже нельзя будет установить на место. Натяжители пружин можно приобрести в магазинах запчастей. Далее потребуются следующие специальные инструменты: ключ VW 524 для ослабления шлицевой гайки и инструмент 40-201 А для ослабления резьбовой крышки над амортизатором. Если у вас их нет, то придется помочь себе большим трубным ключом.

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снять амортизационную стойку (см. предыдущий раздел).
  2. Зажать амортизационную стойку через деревянные клинышки на высоте рычага поворотного кулака в тиски. Никогда не зажимайте за цилиндрический участок, иначе вы раздавите амортизационную стойку.
  3. Установить натяжитель пружин у витков пружины и немного сжать ее.
  4. Для того чтобы натяжитель пружин не соскользнул, следует при необходимости оклеить эти витки клеющей лентой.
  5. Теперь ослабить шлицевую гайку вверху амортизационной стойки. Придерживать шток амортизатора гаечным ключом.
  6. Снять пружину вместе с подшипником амортизационной стойки и дополнительными деталями.
  7. Снять резьбовую крышку вверху у амортизатора.
  8. Вытянуть амортизатор.
  9. На заводе устанавливаются жидкостные амортизаторы. В этом случае нужно вылить старую жидкость из амортизатора (специальные отходы!) и почистить его шток.
  10. Установить новый патрон амортизатора без жидкости.
  11. Последовательность установки составных элементов смотрите на рисунке справа вверху. Далее обратите внимание: цветная маркировка пружин указывает низ.
  12. Моменты затяжки: резьбовая крышка патрона амортизатора: 150 Н•м, шлицевая гайка на штоке амортизатора: 50 Н•м.

Снятие переднего подшипника ступицы колеса

Подшипник ступицы колеса своим внешним кольцом запрессован в корпус, во внутреннее кольцо запрессована ступица колеса. Новый подшипник ступицы колеса ни в коем случае нельзя вколачивать на свое место молотком, иначе следующее повреждение вы «установите» вместе с подшипником. Поэтому лучше снять только саму амортизационную стойку и отсоединить диск тормозного механизма, а также кожух. А собственно снятие и установку подшипника вы должны доверить мастерской, в распоряжении которой находится ремонтный пресс.

Замена осевого шарнира

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Приобрести новую самоконтрящуюся гайку и новый зажимный болт шарнира независимой подвески.
  2. Равномерно приподнять автомобиль спереди, чтобы не нагружался стабилизатор. Обеспечить фиксацию автомобиля.
  3. Снять зажимный болт шарнира подвески в самом низу амортизационной стойки.
  4. Монтировкой выдавить палец шарнира независимой подвески у амортизационной стойки. При этом ни в коем случае нельзя расширять шлиц в корпусе подшипника ступицы колеса, например отверткой.
  5. Отметить установочное положение шарнира на нижнем поперечном рычаге подвески.
  6. Открутить крепежные гайки осевого шарнира внизу из нижнего поперечного рычага тяги. Снять шарнир.
  7. При прикручивании осевого шарнира учитывать сделанные при снятии отметки, в этом случае регулировка углов установки колес останется примерно прежней.
  8. Не забыть подкладочные пластины для крепежных гаек.
  9. Моменты затяжки: гайки шарнира независимой подвески нужно затянуть моментом 65 Н•м, гайки зажимного болта моментом 50 Н•м.
  10. Произвести в мастерской регулировку углов установки колес.

Снятие поперечного рычага подвески

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Нужно будет заменить все самоконтрящиеся гайки, а также болты, соединяющие опоры поперечного рычага подвески и балку моста.
    Поперечный рычаг подвески снимать либо вместе с осевым шарниром, либо без него. Какие болты нужно ослабить в том или в другом случае, описывает предыдущий раздел.
  2. Вывернуть гайки внутренних втулок опоры поперечного рычага подвески.
  3. Если внутренние подшипники поперечного рычага подвески уже износились, то перед установкой рычага лучше сразу запрессовать (в мастерской) новые.
  4. Установка: укрепить поперечный рычаг подвески снаружи на корпусе подшипника ступицы колеса либо на шарнире независимой подвески. Моменты затяжки вы найдете в предыдущем разделе.
  5. Гайки внутренних подшипников поперечного рычага подвески сначала затянуть слабо. Затягивать до конца следует только тогда, когда автомобиль будет стоять на колесах. В противном случае могут перекоситься подшипники поперечного рычага.
  6. Моменты затяжки гаек внутренних подшипников поперечного рычага подвески: сначала
    40 Н•м, в заключение провернуть еще на 1/4 оборота (90°).

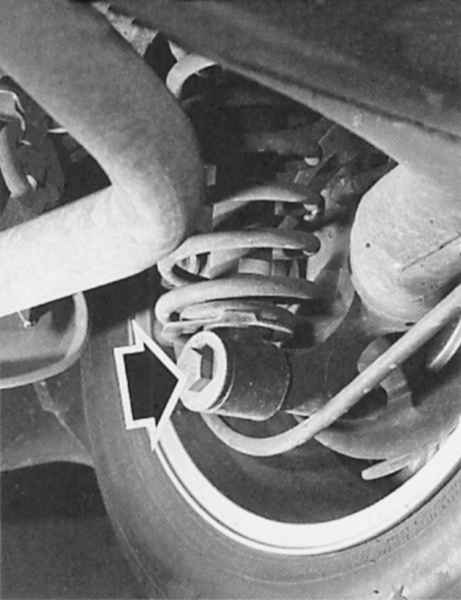

Стрелка указывает на нижний крепежный болт под задней амортизационной стойкой у переднеприводных моделей.

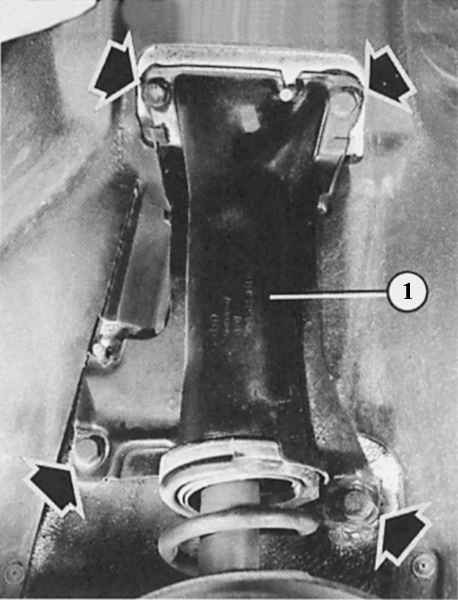

Верхнее крепление амортизационной стойки на задней оси у переднеприводных моделей. Стрелки указывают на четыре крепежных болта амортизационной стойки, цифра (1) обозначает саму амортизационную стойку.
