1.7.27. Предохранители

По таблице предохранителей установите, в каком монтажном блоке и под каким номером находится неисправный предохранитель.

ПРИМЕЧАНИЕ Электроцепи защищены плавкими предохранителями. Следует иметь в автомобиле несколько разных запасных предохранителей.

Выключите зажигание и неработающее электроустройство.

Снимите крышку с монтажного блока.

Пинцетом выньте соответствующий предохранитель из монтажного блока.

Если предохранитель перегорел (видно по расплавленной перемычке), замените его на новый предохранитель, рассчитанный на такой же ток (такого же цвета и с такой же маркировкой) и такого же размера.

ПРИМЕЧАНИЕ Если новый предохранитель через короткое время тоже перегорел, следует проверить электроустройство в специализированной мастерской. Если поставлен предохранитель, рассчитанный на больший ток, возможно появление отказов в других электроцепях.

Монтажный блок под крышкой.

Монтажный блок закрыт крышкой.

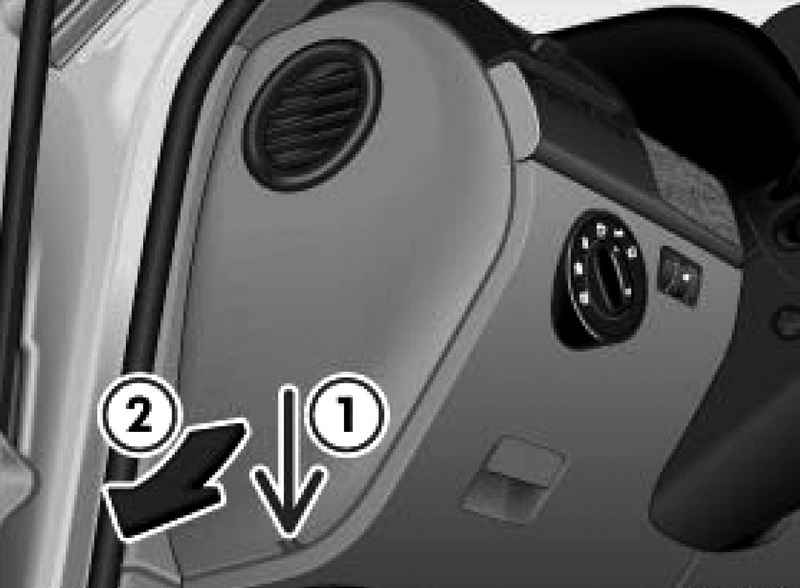

Рис. 1.147. Крышка монтажного блока

Для того чтобы снять крышку – вставьте плоский конец отвертки в отверстие в крышке 1 (рис. 1.147).

Снимите крышку в направлении стрелки 2.

В обшивке размещен пластмассовый пинцет для вынимания предохранителей.

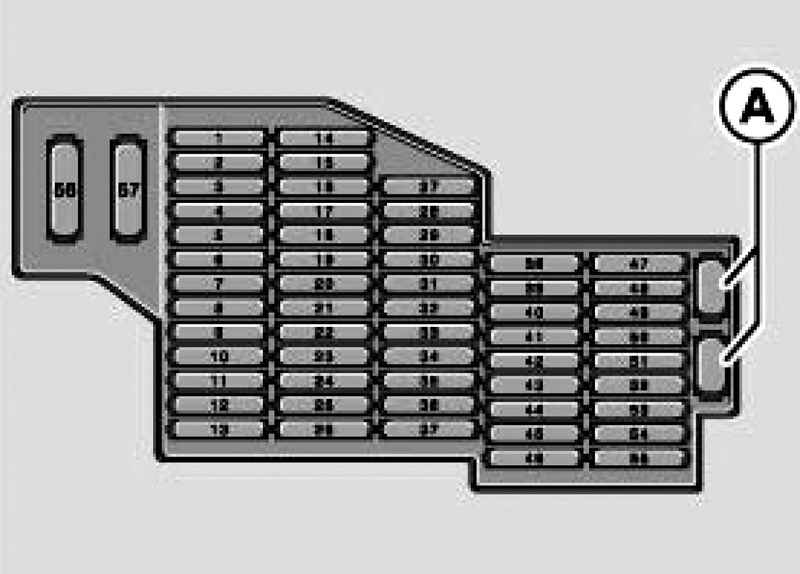

Рис. 1.148. Расположение предохранителей

В монтажном блоке есть место для двух запасных предохранителей А (рис. 1.148).

Монтажный блок закрыт крышкой.

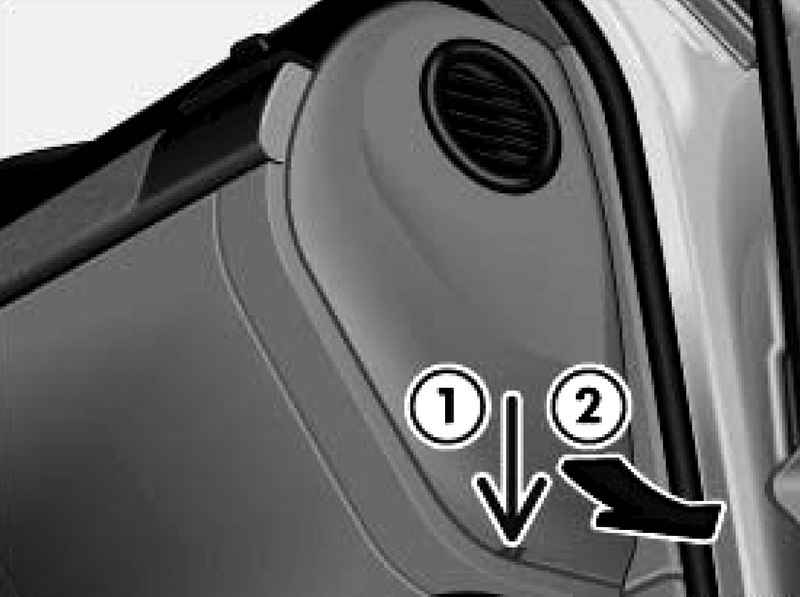

Рис. 1.149. Крышка монтажного блока

Для того чтобы снять крышку – вставьте плоский конец отвертки в отверстие в крышке 1 (рис. 1.149).

Снимите крышку в направлении стрелки 2.

В обшивке размещен пластмассовый пинцет для вынимания предохранителей.

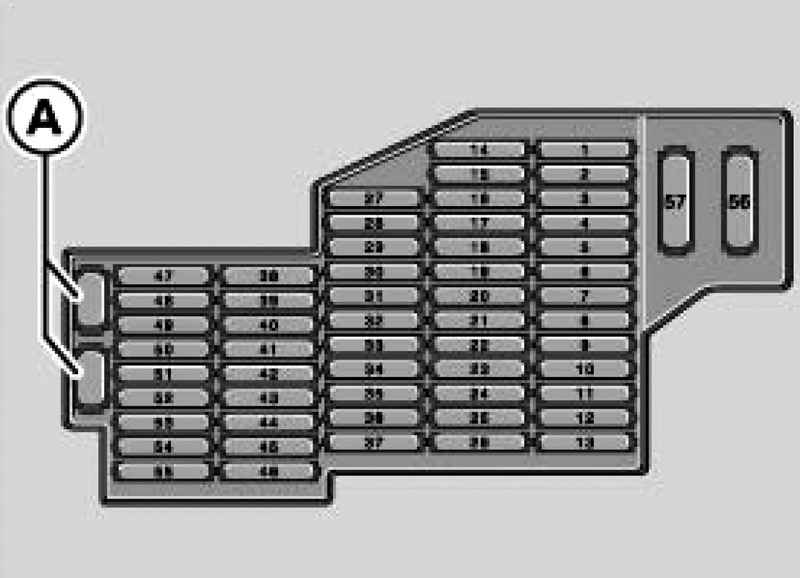

Рис. 1.150. Расположение предохранителей

В монтажном блоке есть место для двух запасных предохранителей А (рис. 1.150).
