1.7.21. Дооборудование автомобиля тягово-сцепным устройством

Дооборудование автомобиля тягово-сцепным устройством должно проводиться в соответствии с инструкцией изготовителя.

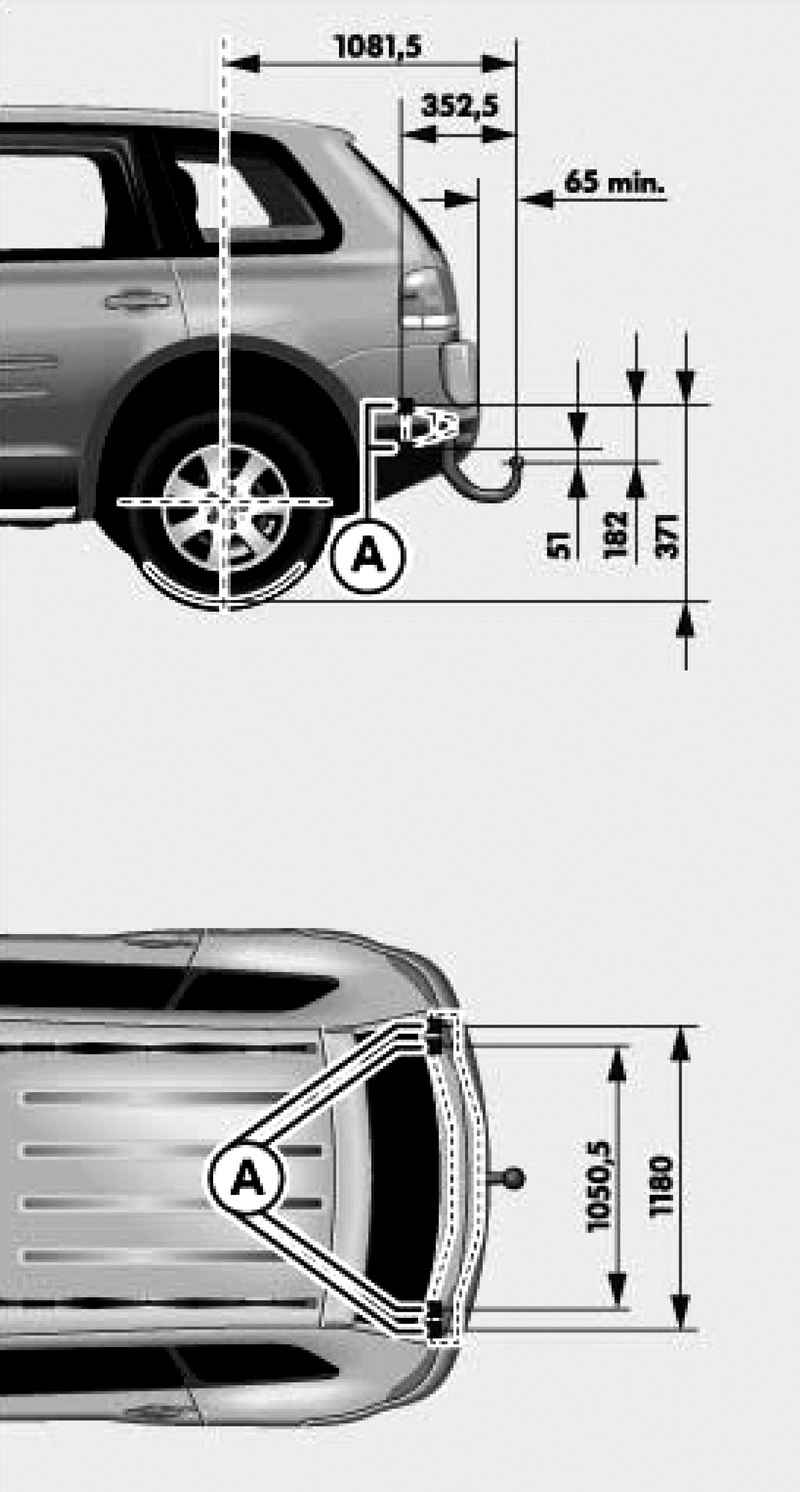

Рис. 1.125. Точки крепления тягово-сцепного устройства

Точки крепления А (рис. 1.125) тягово-сцепного устройства расположены снизу автомобиля.

Размер от середины шаровой опоры до днища автомобиля ни в коем случае не должен быть меньше. Это требование сохраняется и при полностью нагруженном автомобиле, включая нагрузку на шаровую опору.

Установка тягово-сцепного устройства

Примите во внимание существующие предписания в отношении оборудования прицепа (например, наличие отдельной контрольной лампы), действующие в вашей стране.

Необходимо снять и установить некоторые детали, например, задний бампер. Кроме того, болты крепления тягово-сцепного устройства следует затягивать динамометрическим ключом, необходимо также подключить штекерное гнездо к сети автомобиля. Для этого нужны профессиональные знания и специнструмент.

Размеры, приведенные на рисунке 1.125, при дооборудовании автомобиля тягово-сцепным устройством должны быть точно соблюдены.
