3.3.8. Снятие рычага управления КП с селектором

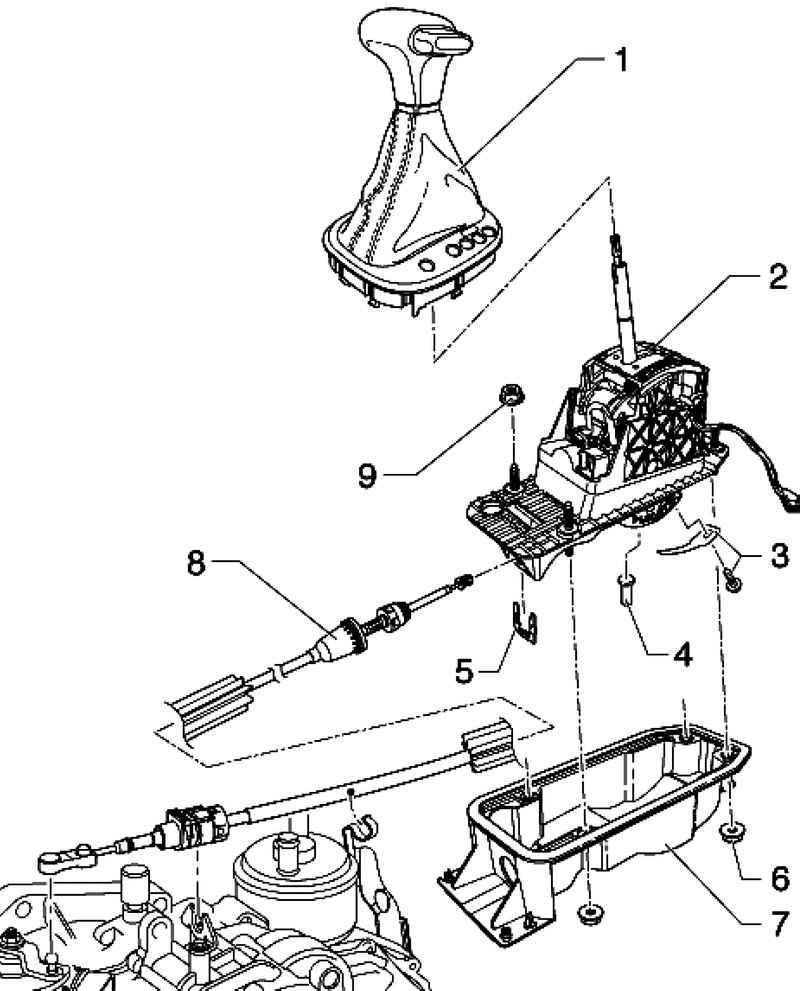

Рис. 3.83. Компоненты механизма переключения передач АКПП: 1 – чехол с рукояткой; 2 – рычаг управления КП с селектором; 3 – винт с пружиной; 4 – штифты; 5 – стопорная скоба; 6 – гайка; 7 – корпус переключателя; 8 – трос селектора; 9 – шестигранная гайка с шайбой

ВНИМАНИЕ

Перед выполнением работ при включенном двигателе перевести рычаг селектора в положение «P» и включить стояночный тормоз.

ПРИМЕЧАНИЕ

После установки необходимо проверить и ототрегулировать легкий ход троса.

Снятие

Снимите центральную консоль.

Отсоедините трос от коробки передач.

Снимите детали системы выпуска ОГ под теплозащитным экраном.

Снимите под автомобилем теплозащитный экран.

Открутите 4 верхние гайки рычага управления КП.

Момент затяжки гаек: 8 Н·м

После установки проверьте трос.
