3.3.12. Снятие и установка рукоятки

У рукояток всех типов существует возможность утапливания кнопки в рукоятку. Не устанавливайте рукоятку с утопленной кнопкой.

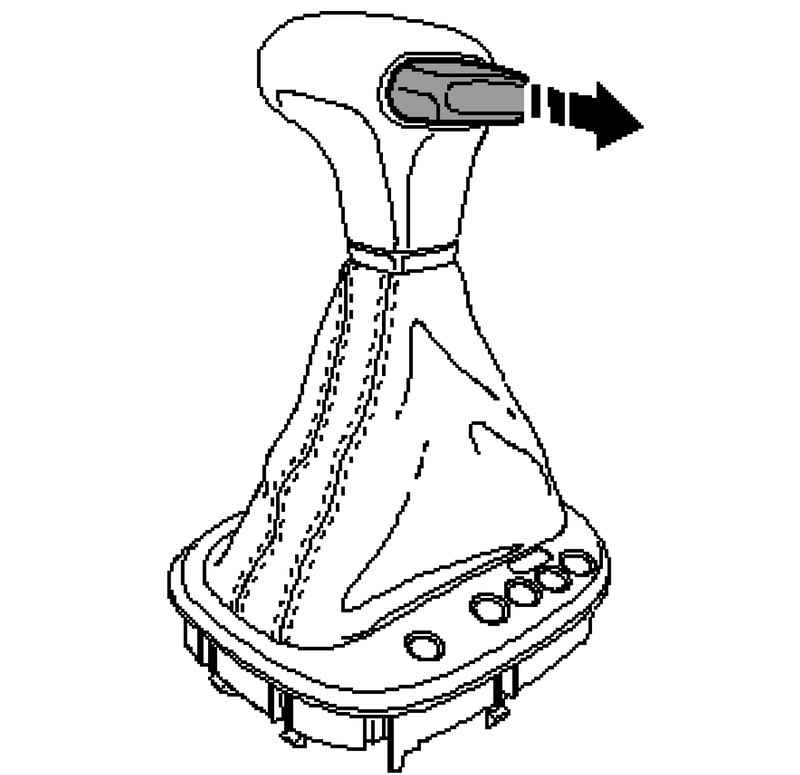

Рис. 3.86. Извлечение кнопки

Перед снятием извлеките кнопку, преодолевая ощутимое сопротивление (рис. 3.86).

Зафиксируйте кнопку от утапливания с помощью хомута или проволоки.

Разблокируйте чехол.

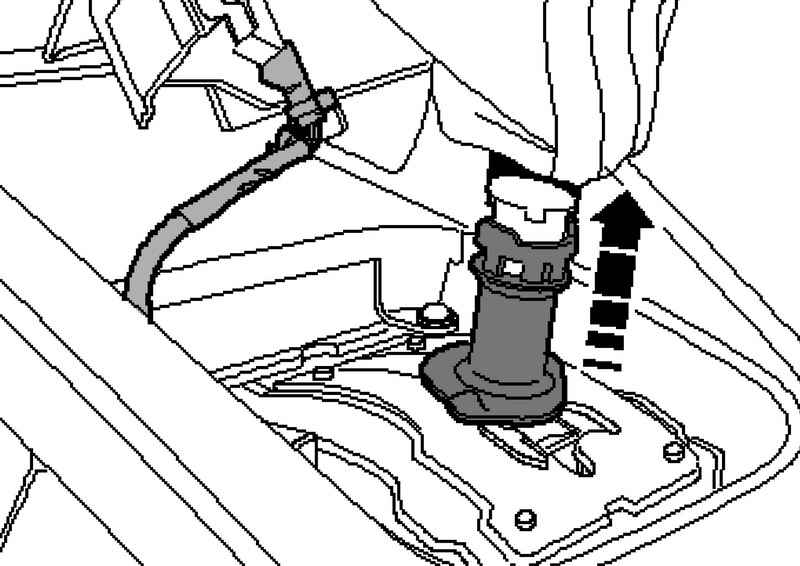

Рис. 3.87. Разблокировка рукоятки

Разблокируйте рукоятку (рис. 3.87).

После установки снова заблокируйте рукоятку, нажмите пластмассовый элемент под рукояткой вниз.

У «новых» рукояток после разблокировки можно удалить защитную пленку.

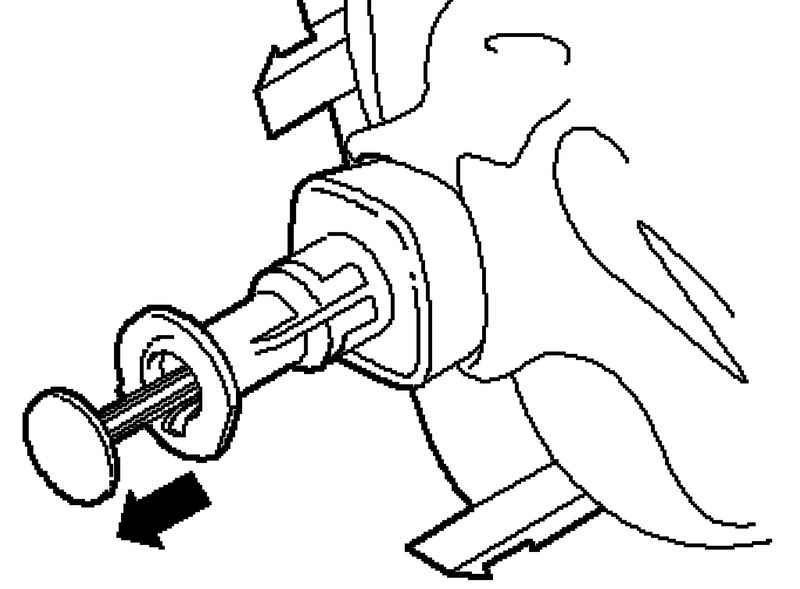

Рис. 3.88. Извлечение штекера

Извлеките штекер из чехла (рис. 3.88).

Снимите рукоятку вверх.

После установки снова заблокируйте рукоятку, нажмите пластмассовый элемент под рукояткой вниз.
