3.3.1. Коробка передач

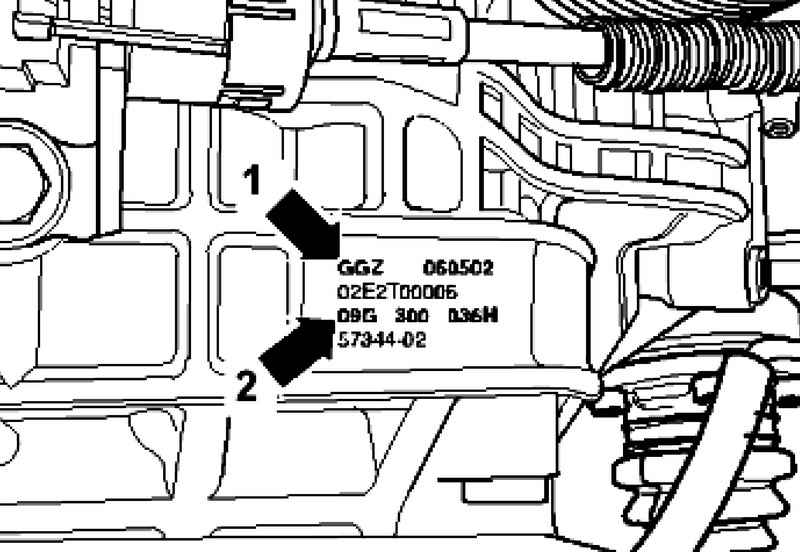

Рис. 3.66. Буквенные обозначения АКПП

«6-ступенчатая автоматическая коробка передач 09G» имеет 6 передач для движения передним ходом с гидравлическим управлением. Благодаря проскальзыванию гидротранформатора при замкнутой муфте блокирования 2, 3, 4, 5 и 6-я передачи активируются механически.

Гидротрансформатор оборудован муфтой блокировки. Муфта блокировки входит в зацепление в зависимости от нагрузок и скорости. 2-я, 3-я, 4-я, 5-я и 6-я передачи могут приводиться в действие механически (без проскальзывания).

Жидкость ATF заливается на длительный срок. В рамках технического обслуживания замена жидкости ATF не предусмотрена.

Уровень жидкости ATF в планетарном редукторе и в главной передаче проверяется и доливается одновременно.

Определение момента переключения, которое зависит от дорожной ситуации и сопротивления движению, осуществляется автоматически.
