2.9.8. Снятие и установка узла педали акселератора

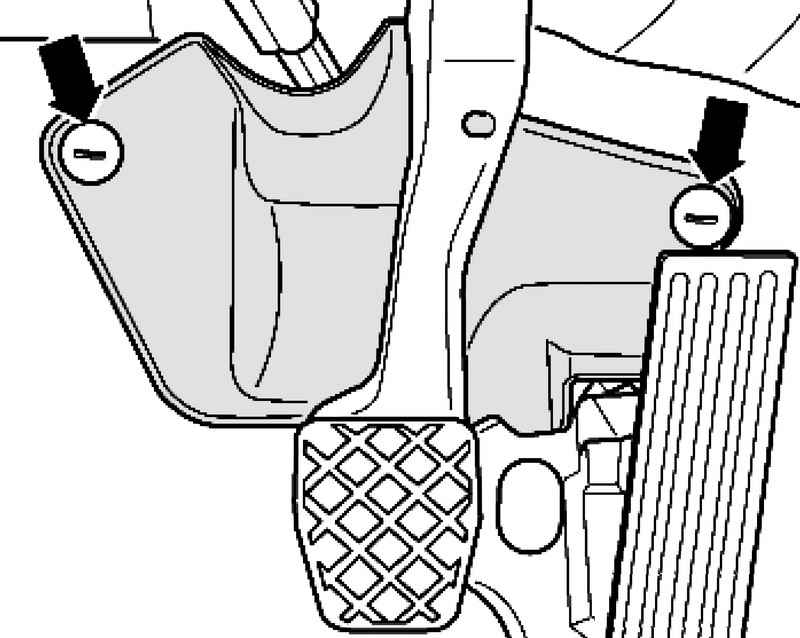

Рис. 2.214. Накладка рулевой колонки

Снимите накладку рулевой колонки (рис. 2.214).

Подденьте заглушку отверткой.

Выкрутите крепежный винт.

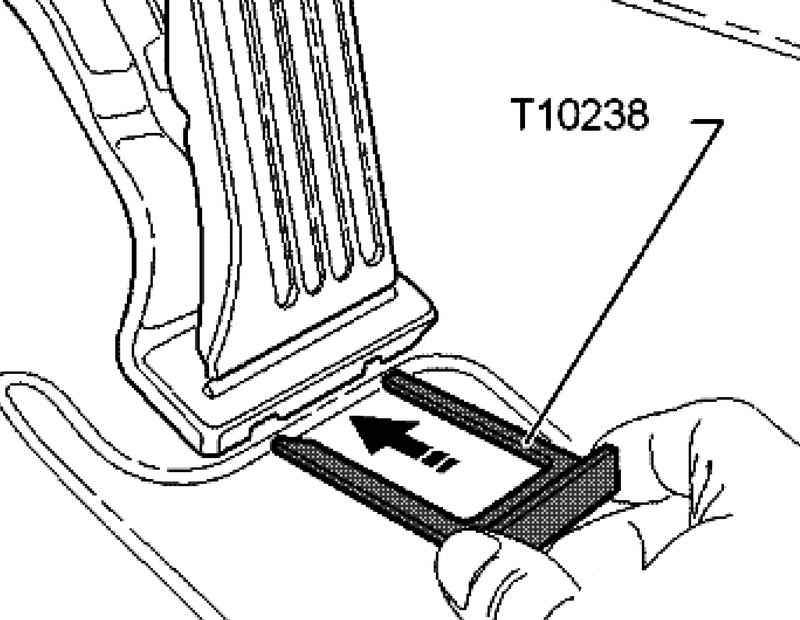

Рис. 2.215. Установка отмычки

Вставьте, как показано на рисунке 2.215, до упора в специальные отверстия и снимите узел педали акселератора.

Отсоедините электрический штекер и высвободить провод из узла педали.

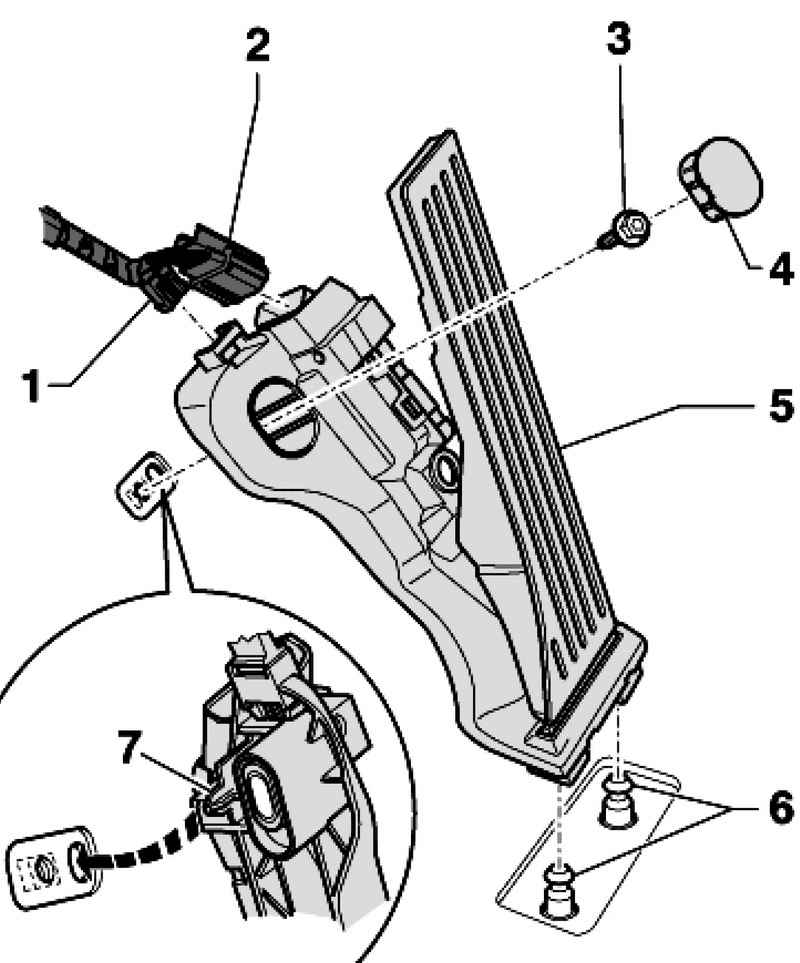

Рис. 2.216. Схема установки узла педали акселератора

Вставьте язычок направляющей провода 1 и подключите штекер 2 к узлу педали акселератора (рис. 2.216).

Установите узел педали акселератора на крепежные болты 6.

Вставьте центровочный штифт 7 в отверстие в днище.

Прикрутите узел педали акселератора болтом 3 с моментом затяжки 10 Н·м.

Насадите колпачок 4.

Установите накладку рулевой колонки.
