2.13.5. Замена сальника коленвала на стороне маховика

Снимите коробку передач.

Снимите маховик.

Снимите промежуточную пластину.

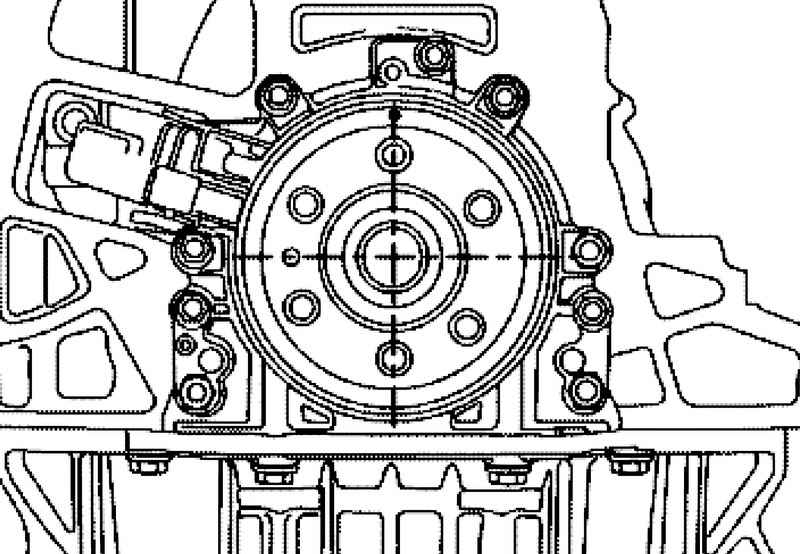

Рис. 2.263. Установка коленвала в ВМТ

Поставьте коленвал в положение ВМТ цилиндра так, как показано на рисунке 2.263.

Снимите масляный поддон.

ПРИМЕЧАНИЕ Чтобы более наглядно отобразить монтажные операции, они показаны при снятом двигателе. Монтажные операции при установленном двигателе и снятой коробке передач одинаковые.

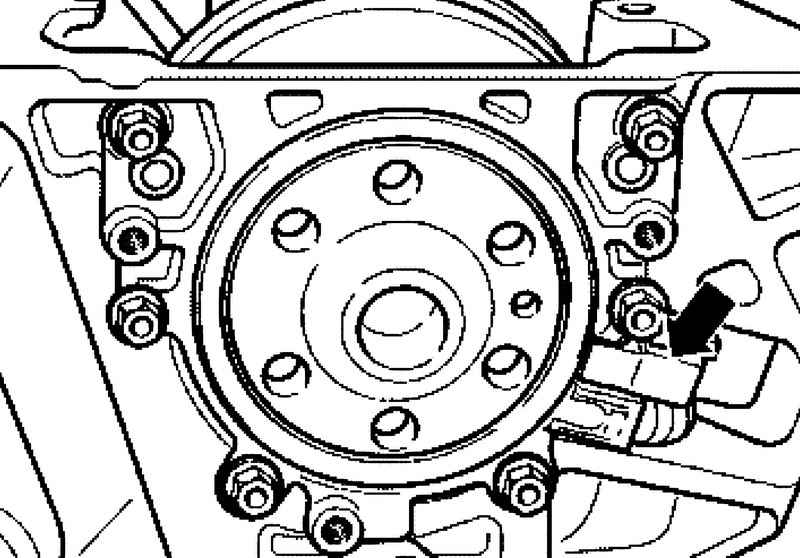

Рис. 2.264. Снятие датчика числа оборотов вала двигателя

Снимите датчик числа оборотов вала двигателя (рис. 2.264).

Выкрутите крепежные болты уплотнительного фланца.

ПРИМЕЧАНИЕ Уплотнительный фланец и колесо датчика выпрессовываются с коленвала вместе тремя болтами М6x35 мм.

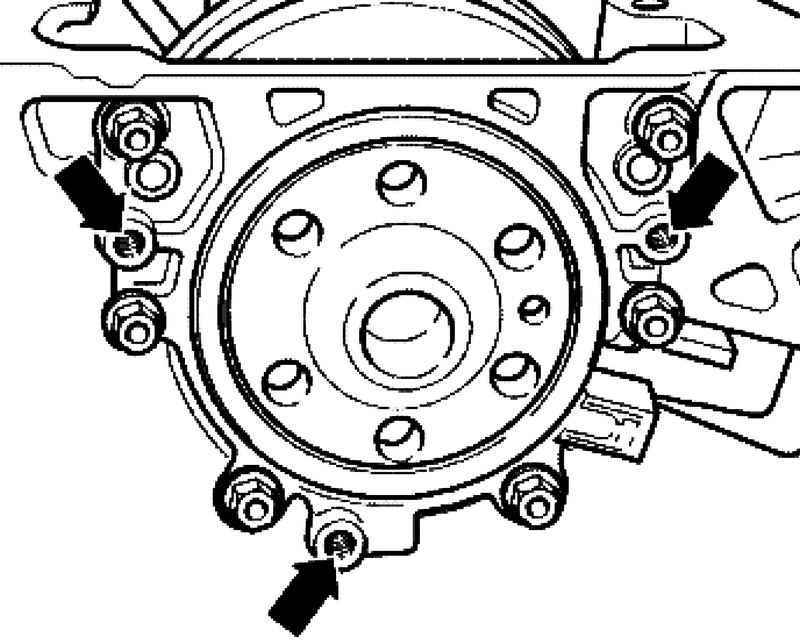

Рис. 2.265. Болты крепления уплотнительного фланца

Вкрутите три болта M6 x 35 мм в резьбовые отверстия уплотнительного фланца (рис. 2.265).

Чередуя, вкручивайте (максимально один 1/2 оборот (180 °) на каждый болт) болты в уплотнительный фланец и выпрессуйте его вместе с колесом датчика с коленвала.

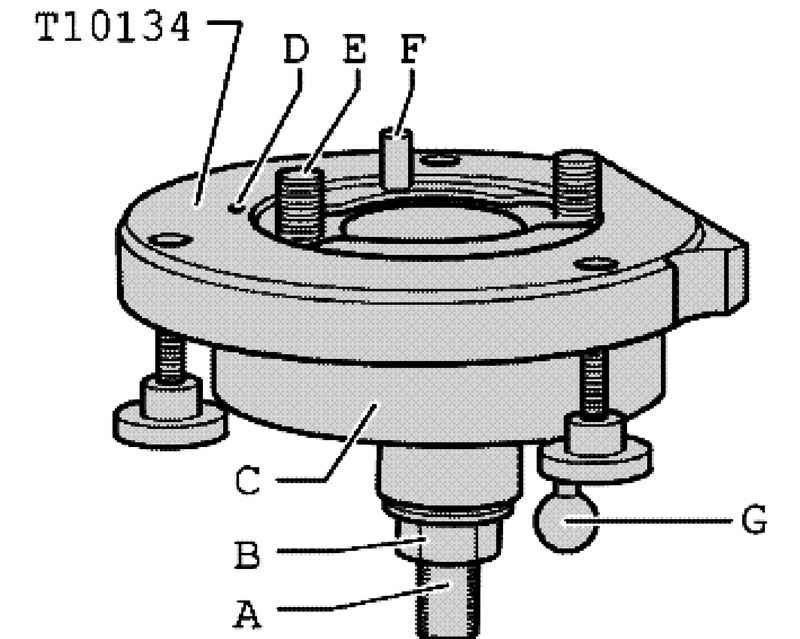

Рис. 2.266. Монтажное приспособление: A – нажимная поверхность; B – шестигранная гайка; C – монтажная чашка; D – стопорный штифт; E – винт с внутренним шестигранником; F – направляющий палец для дизельных двигателей (черная рукоятка); G – направляющий палец для бензиновых двигателей (красная рукоятка)

Монтажное приспособление устанавливается в правильное положение относительно коленвала за счет направляющего пальца, который входит в отверстие коленвала (рис. 2.266).

ПРИМЕЧАНИЕ Уплотнительный фланец с сальником из политетрафлуораэтилена имеет опорное кольцо рабочей кромки. Данное опорное кольцо выполняет функцию монтажной втулки, поэтому удалять его перед установкой запрещается. После извлечения из упаковки фланец и колесо датчика разъединять или прокручивать запрещается. Колесо датчика устанавливается в монтажное положение за счет фиксации на штифте монтажного приспособления. Уплотнительный фланец и сальник являются одним элементом, поэтому заменять их можно только вместе с колесом датчика.

Выкрутите шестигранную гайку В почти до зажимной поверхности А ходового винта.

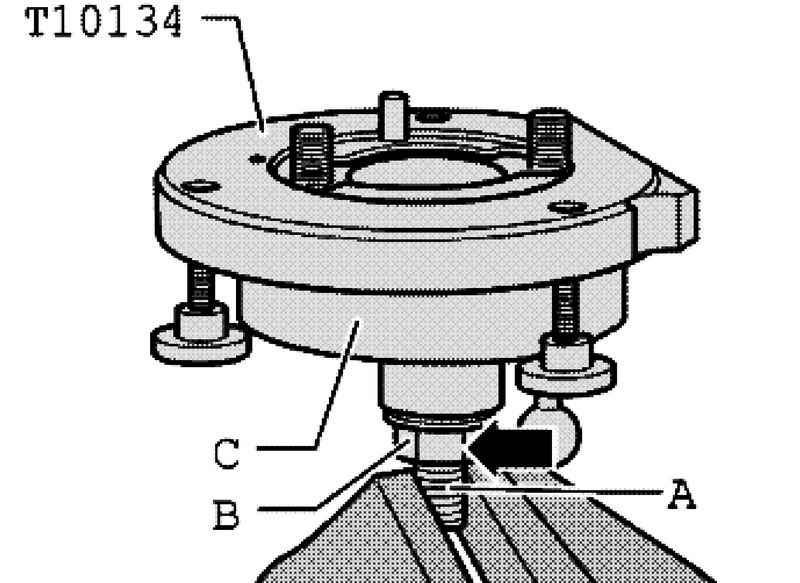

Рис. 2.267. Установка монтажного приспособления в тиски

Зажмите монтажное приспособление за зажимную поверхность А ходового винта в тисках (рис. 2.267).

Выдавите монтажную чашку С вниз, чтобы она легла на шестигранную гайку В.

Закрутите шестигранную гайку на ходовой винт настолько, чтобы внутренняя часть монтажного приспособления и монтажная чашка оказались на одинаковом уровне.

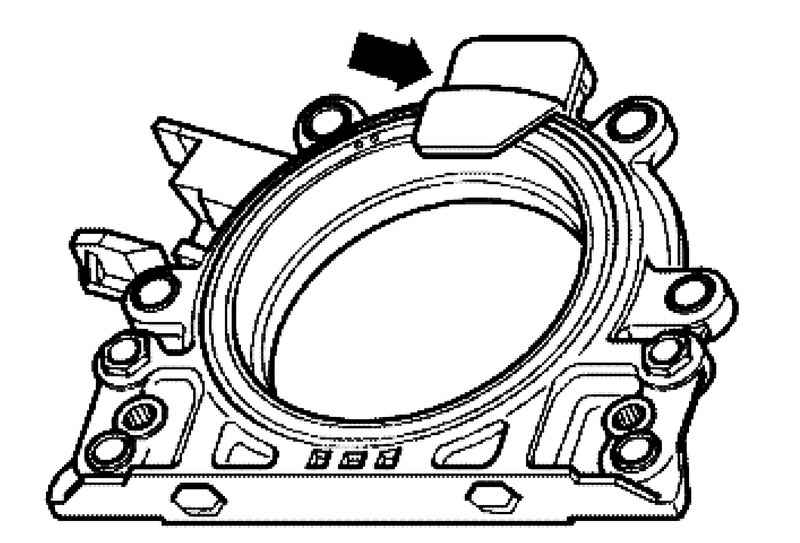

Рис. 2.268. Защитная клипса

Удалите защитную клипсу с нового уплотнительного фланца (рис. 2.268).

ПРИМЕЧАНИЕ Колесо датчика вынимать из уплотнительного фланца или прокручивать запрещается.

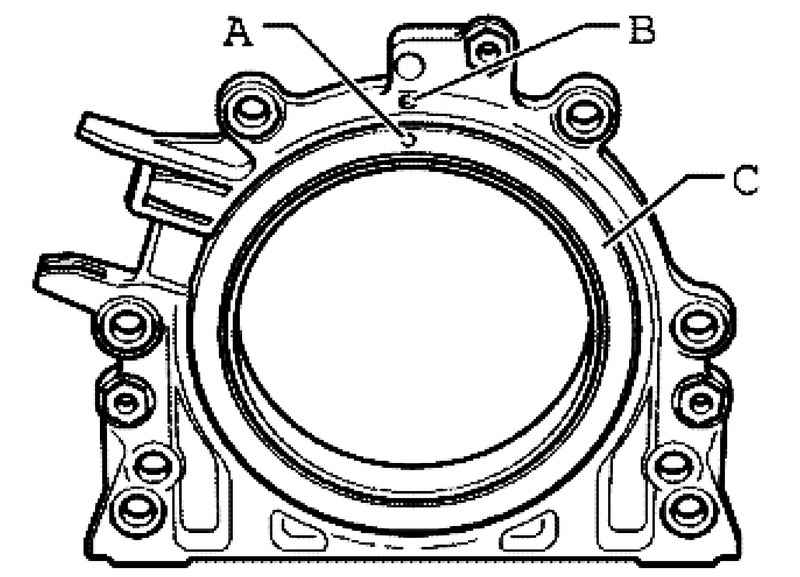

Рис. 2.269. Фиксирующее отверстие и отметка на фланце

Фиксирующее отверстие А в колесе датчика С должно совпадать с отметкой В на фланце (рис. 2.269).

Положите фланец лицевой стороной на чистую ровную поверхность.

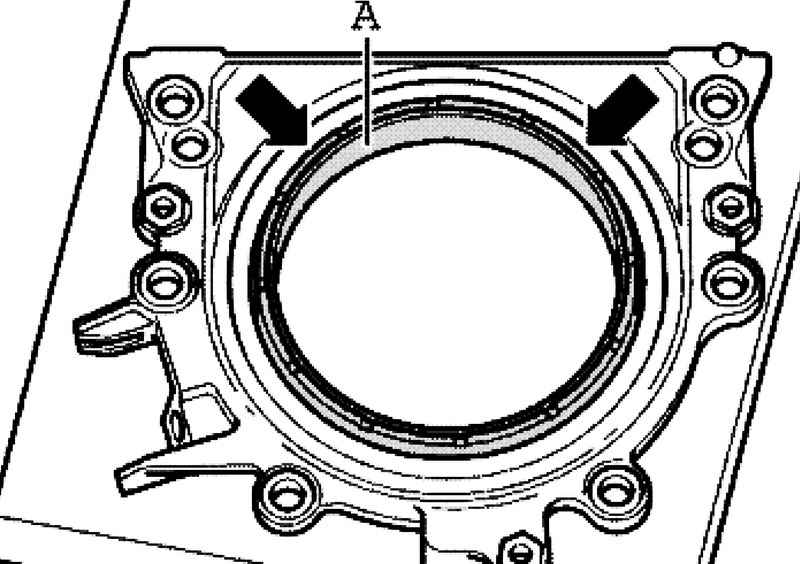

Рис. 2.270. Установка опорного кольца

Выдавите опорное кольцо рабочей кромки А по направлению стрелки вниз, пока оно не ляжет на ровную поверхность (рис. 2.270).

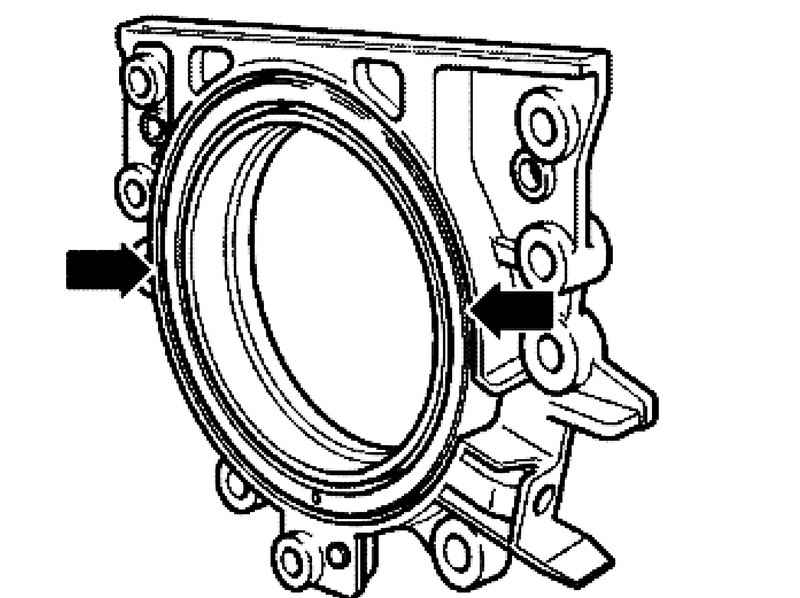

Рис. 2.271. Край колеса датчика

Верхний край колеса датчика и передний край фланца должны быть на одном уровне (рис. 2.271).

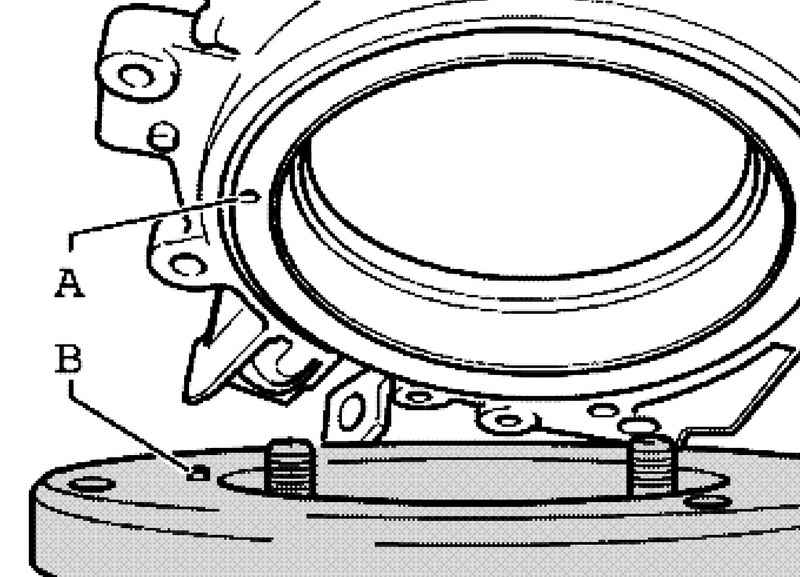

Рис. 2.272. Установка фланца на монтажное приспособление

Положите фланец лицевой стороной на монтажное приспособление так, чтобы стопорный штифт В вошел в отверстие А колеса датчика (рис. 2.272).

ПРИМЕЧАНИЕ Убедитесь, что фланец лежит на монтажном приспособлении ровно.

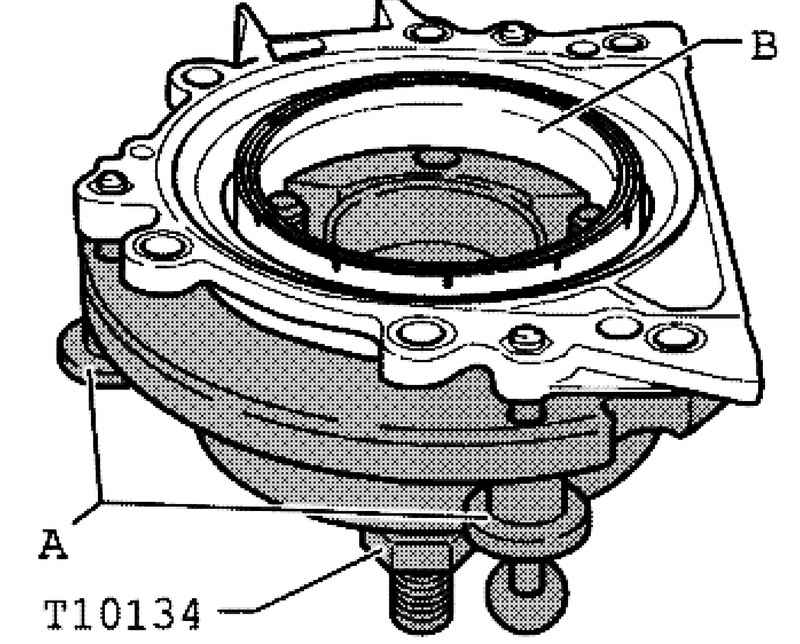

Рис. 2.273. Затягивание болтов монтажного приспособления

Надавите фланец и опорное кольцо рабочей кромки В во время затяжки трех болтов с накаткой А на поверхность монтажного приспособления, чтобы стопорный штифт не смог выскользнуть из отверстия в колесе датчика (рис. 2.273).

ПРИМЕЧАНИЕ При монтаже фланца следует обратить внимание, чтобы колесо датчика оставалось зафиксированным в монтажном приспособлении.

Фланец коленвала должен быть очищен от масла и смазки.

Двигатель находится в положении ВМТ цил. 1.

Выкрутите шестигранную гайку В до конца ходового винта.

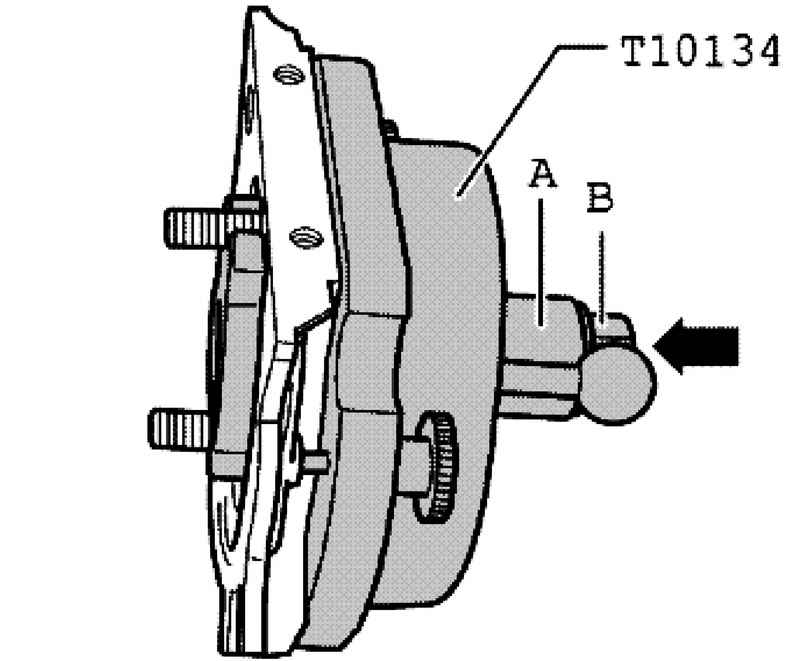

Рис. 2.274. Шестигранная гайка и монтажная чашка

Надавите на ходовой винт монтажного приспособления по направлению стрелки, чтобы шестигранная гайка В легла на монтажную чашку А (рис. 2.274).

Выровняйте монтажную чашку плоской стороной к стыку картера двигателя с масляным поддоном.

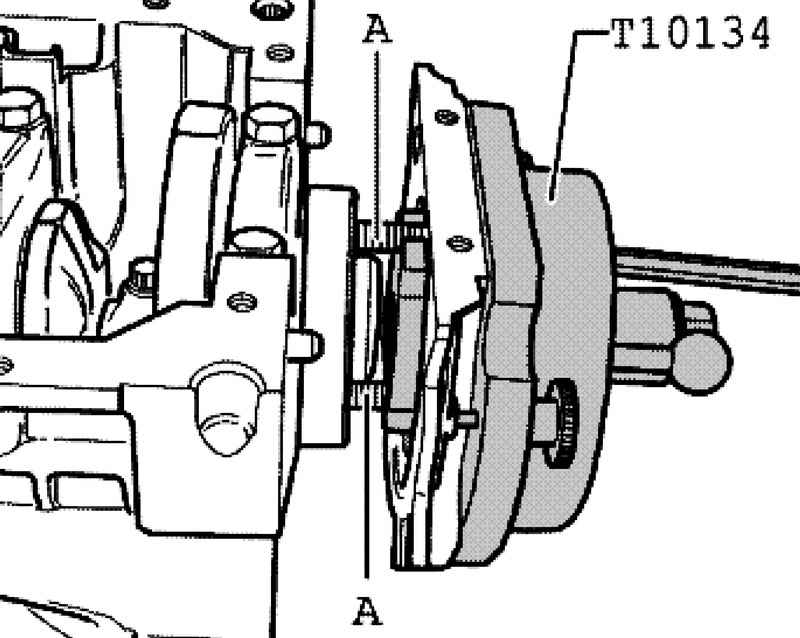

Рис. 2.275. Закрепление монтажного приспособления на фланце коленвала

Закрепите монтажное приспособление болтами с внутренним шестигранником А на фланце коленвала (рис. 2.275).

ПРИМЕЧАНИЕ Вкрутите болты с внутренним шестигранником А примерно 5-ю витками резьбы во фланец коленвала.

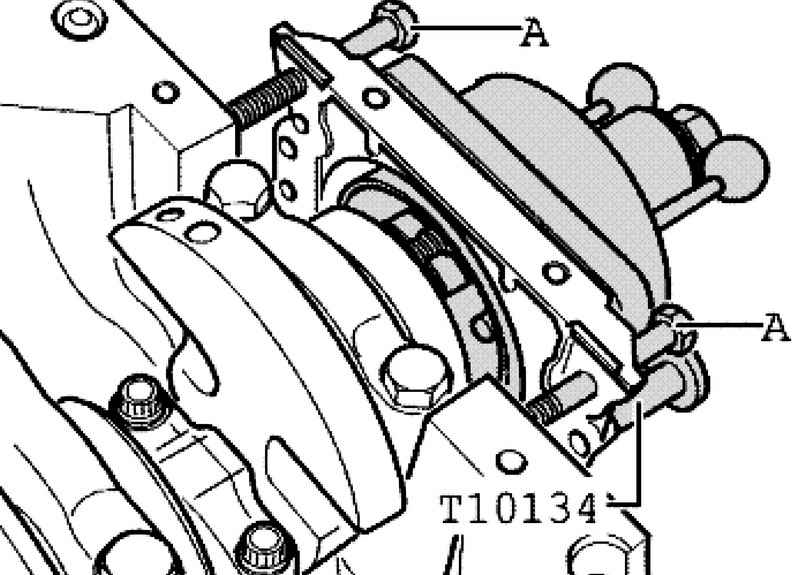

Рис. 2.276. Вкручивание болтов для корректировки направления уплотнительного фланца

Вкрутите два болта M7 x 35 мм А в блок цилиндров для направления уплотнительного фланца (рис. 2.276).

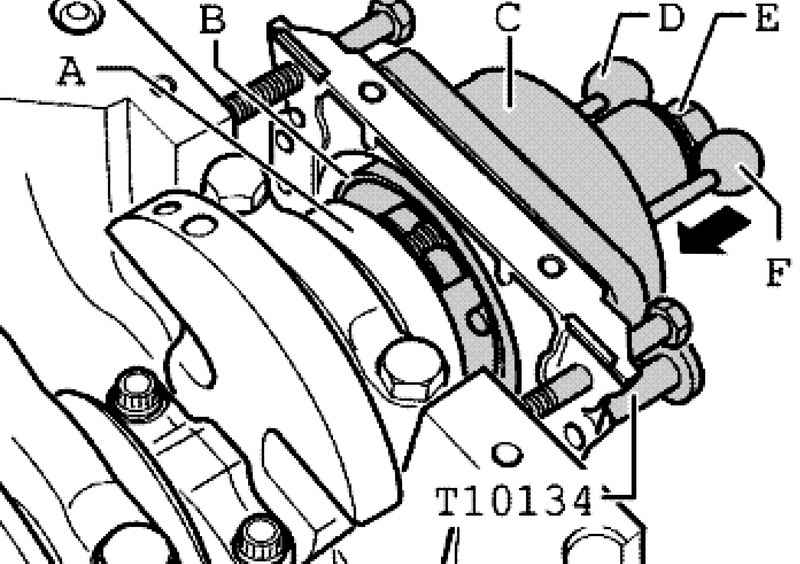

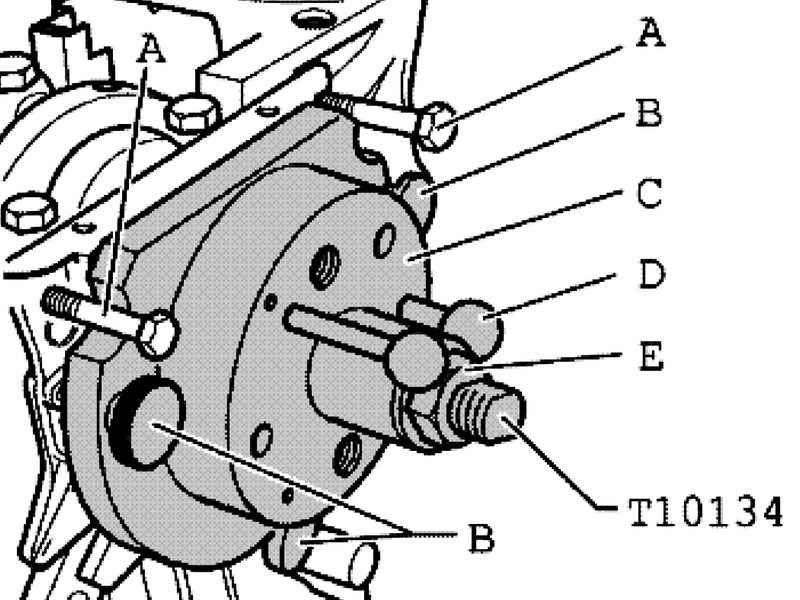

Рис. 2.277. Прикручивание монтажного приспособления

Сдвиньте монтажную чашку С от руки по направлению стрелки, чтобы опорное кольцо рабочей кромки В прижалось к фланцу коленвала А (рис. 2.277).

Вставьте направляющий палец для дизельных двигателей (черная рукоятка) F в отверстие коленвала. За счет этого колесо датчика окончательно устанавливается в монтажное положение.

ПРИМЕЧАНИЕ Направляющий палец для бензиновых двигателей (красная рукоятка) D вставлять в резьбовое отверстие коленвала запрещается.

От руки закрутите оба болта с внутренним шестигранником монтажного приспособления.

Накрутите шестигранную гайку E на ходовой винт настолько, чтобы она прижалась к монтажной чашке С.

Запрессовка колеса датчика на фланец коленвала с помощью монтажного приспособления (D)

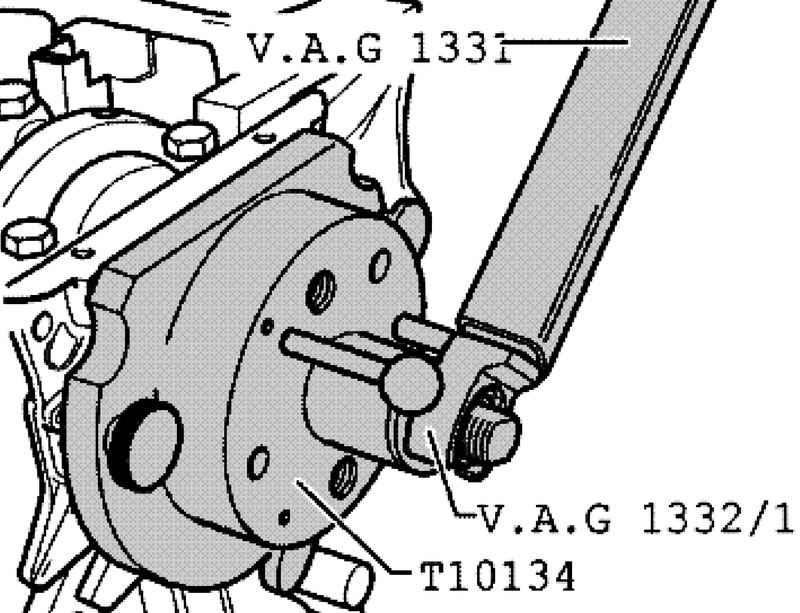

Рис. 2.278. Затягивание шестигранной гайки монтажного приспособления

Подтяните шестигранную гайку монтажного приспособления с помощью динамометрического ключа и насадки с моментом затяжки 35 Н·м (рис. 2.278).

ПРИМЕЧАНИЕ После затяжки шестигранной гайки на 35 Н·м между блоком цилиндров и уплотнительным фланцем еще должен оставаться небольшой зазор.

Выкрутите шестигранную гайку E до конца ходового винта.

Выкрутите оба болта А из блока цилиндров.

Выкрутите три болта с накаткой В из уплотнительного фланца.

Снимите монтажное приспособление.

Удалите опорное кольцо рабочей кромки.

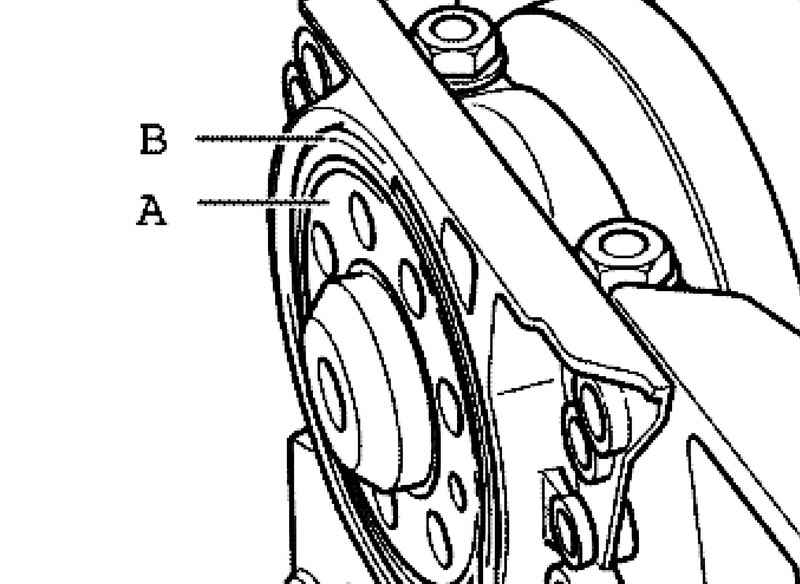

Рис. 2.279. Точное положение датчика

Колесо датчика занимает точное монтажное положение на коленвале, когда между фланцем коленвала А и колесом датчика В имеется расстояние А в 0,5 мм (рис. 2.279).

Приложите штангенциркуль к фланцу коленвала.

Рис. 2.280. Измерение расстояния между фланцем коленвала и колесом датчика

Измерьте расстояние а между фланцем коленвала и колесом датчика (рис. 2.280).

Если расстояние А недостаточное, запрессуйте колесо датчика глубже.

Когда расстояние а достигнуто, вкрутите новые крепежные болты уплотнительного фланца, чередуя крест на крест, с моментом 15 Н·м.

Установите датчик числа оборотов вала двигателя и запотяните крепежный болт с моментом 5 Н·м (рис. 2.264).

Установите масляный поддон.

Установите промежуточную пластину.

Прикрутите маховик новыми болтами. Запотяните крепежные болты с моментом затяжки 60 Н·м + 1/4 оборота (90°).
