2.13.16. Проверка направляющих втулок клапанов

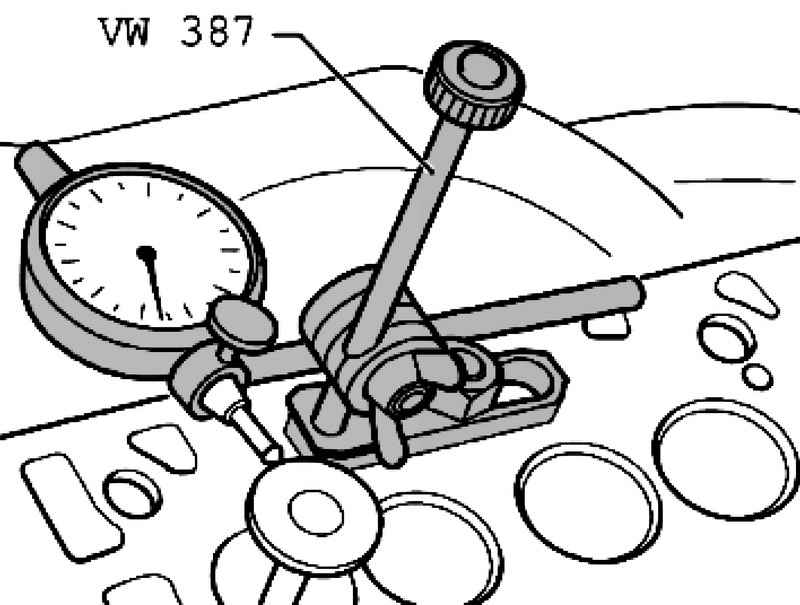

Рис. 2.311. Определение люфта направляющих втулок клапанов

Вставьте новый клапан в направляющую втулку. Конец стержня клапана должен перекрываться направляющей втулкой. Из-за различного диаметра стержня используйте впускной клапан только в направляющей втулке впускного клапана, а выпускной клапан во втулке выпускного клапана соответственно.

Определите люфт при покачивании клапана. Предельный допуск макс.: 1,3 мм.

При значениях люфта превышающих границы износа – замените головку блока цилиндров.
