2.13.14. Снятие и установка роликовых рычагов выпускных клапанов

Демонтируйте распределительные валы.

Слейте охлаждающую жидкость.

Снимите соединительную трубку клапана системы рециркуляции ОГ/ байпасной крышки.

Снимите корпус термостата с головки блока цилиндров.

Выкрутите запорный и крепежный болты вставной оси.

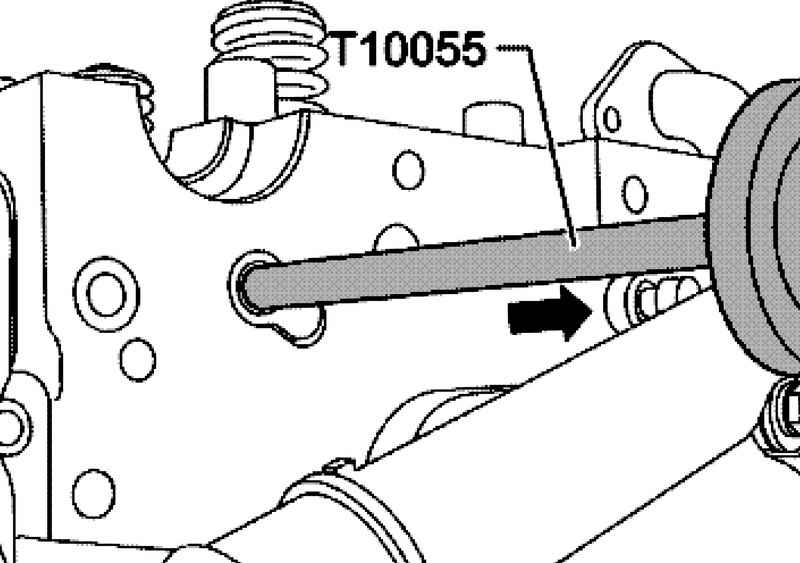

Рис. 2.308. Установка съемника во вставную ось

Вкрутите съемник во вставную ось (рис. 2.308).

Извлеките вставную ось, слегка постукивая.

Установка осуществляется в обратной последовательности, с учетом следующего.

ПРИМЕЧАНИЕ

Эксплуатировавшиеся роликовые рычаги местами не меняйте.

Вставьте вставную ось в головку блока цилиндров и роликовый рычаг.

Подтяните крепежный болт вставной оси с моментом 10 Н·м.

Замените запорный болт и подтяните новый запорный болт с моментом затяжки 10 Н·м.
