3.7.8. Проверка давления масла и датчика давления масла

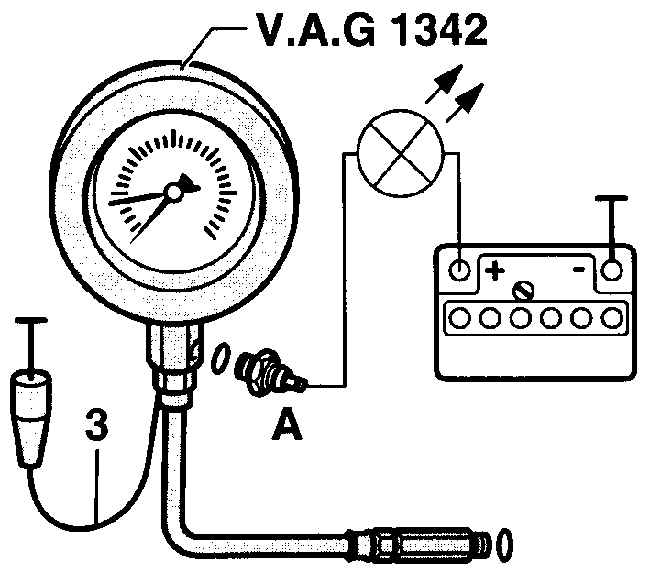

А – датчик давления масла, 3 – провод заземления манометра

При загорании контрольной лампочки давления масла на работающем двигателе немедленно выключите двигатель. Используя щуп для измерения уровня моторного масла, проверьте уровень масла и при необходимости, доведите его до нормы. Запустите двигатель на оборотах холостого хода и проверьте, что контрольная лампа давления масла больше не горит. В этом случае можно продолжить движение.

Если уровень моторного масла в норме, а контрольная лампочка давления масла горит, не продолжайте движение самостоятельно, а отбуксируйте автомобиль в мастерскую для проверки давления масла.

Если давление масла в норме, проверьте датчик давления масла и электричес кую цепь датчика.

Для проверки давления масла и датчика давления масла необходимо использовать специальный манометр, в который можно ввинтить датчик давления масла.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте уровень моторного масла и, при необходимости, доведите его до нормы. 2. Прогрейте двигатель до нормальной рабочей температуры. 3. Вывинтите из держателя масляного фильтра датчик давления масла и ввинтите его в манометр, см. рис. Манометр, используемый для проверки давления моторного масла и работоспособности датчика давления масла. 4. Ввинтите переходник манометра вместо датчика давления масла в держатель масляного фильтра. 5. Соедините с массой автомобиля провод заземления манометра. 6. Используя дополнительные провода, подсоедините контрольный светодиод с положительной клеммой аккумулятора и контактом датчика давления масла. Светодиод должен гореть. 7. Запустите двигатель и плавно увеличивайте обороты двигателя. При избыточном давлении в бензиновых двигателях 1,2–1,6 бар и 0,75–1,05 бар для дизельных двигателей, светодиод должен погаснуть. В противном случае датчик давления масла неисправен. 8. Увеличьте обороты двигателя до 2 000 об/мин. При температуре масла +80° С избыточное давление масла должно быть не менее 2,0 бар. Меньшее давление масла указывает на износ подшипников коленчатого вала. 9. Продолжите дальнейшее увеличение оборотов двигателя. При этом давление масла не должно превышать 7,0 бар. В противном случае вышел из строя перепускной клапан и необходимо заменить крышку масляного насоса с перепускным клапаном. 10. Установите на место датчик давления масла с новым уплотнительным кольцом и затяните его моментом 25 Нм.
