2.18. Проверка масла в главной передаче автоматических коробок передач

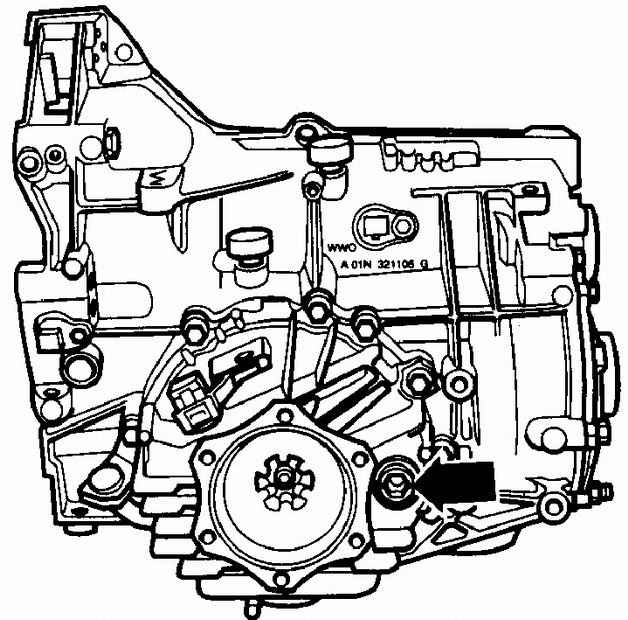

Расположение пробки маслоналивного отверстия на коробке передач 01N

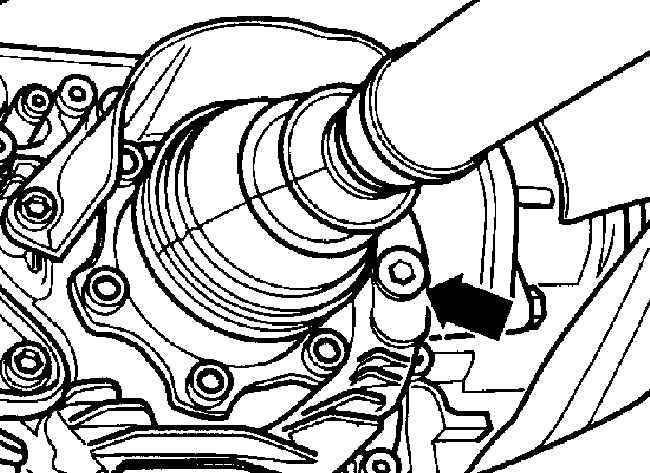

Расположение пробки маслоналивного отверстия на коробке передач 01V

Для проверки уровня масла в автоматической 4-хступенчатой коробке передач 01N (в сочетании с 4-хцилиндровым двигателем, кроме двигателей мощностью 150 л. с.) необходимо использовать шестигранник 12 мм.

Для проверки уровня масла в автоматической 4-хступенчатой коробке передач 01V в сочетании с 4-хцилиндровым двигателем мощностью 150 л. с. необходимо использовать новое уплотнение для резьбовой пробки маслоналивной горловины.

Предупреждение

Если при проверке уровня в главной передаче коробки передач установлено, что масло в главной передаче слишком много или слишком мало, то происходит обмен масла с планетарной коробкой передач. В этом случае необходимо обратиться на станцию технического обслуживания VW для устранения неисправности.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите автомобиль на подъемник в горизонтальном положении.

2. Снимите нижний брызговик двигателя.

3. Вывинтите маслоналивную пробку из коробки передач.

4. Проверьте уровень масла. Уровень масла правильный тогда, когда он находится на нижней кромке резьбового отверстия.

5. Завинтите пробку маслоналивного отверстия и затяните ее моментом 25 Нм на коробке передач 01N и моментом 30 Нм на коробке передач 01V, см. рис. Расположение пробки маслоналивного отверстия на коробке передач 01N и рис. Расположение пробки маслоналивного отверстия на коробке передач 01V.

6. Установите нижний брызговик двигателя.
