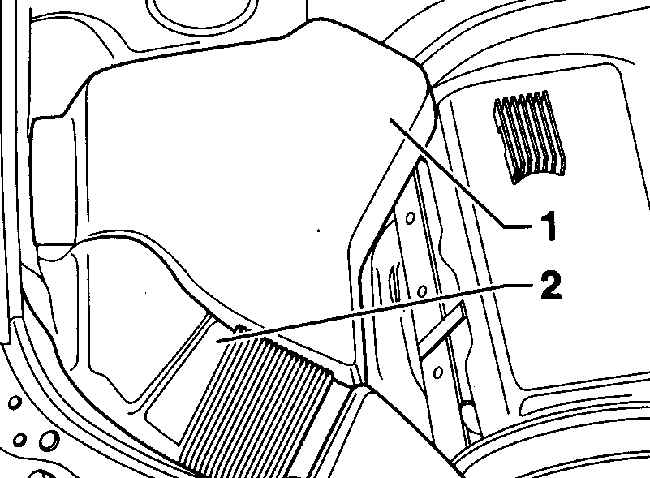

| 1. При наличии снимите кожух (1) воздушного
фильтра, см. рис. Кожух (1) воздушного
фильтра и патрубок воздухозаборника с зажимом (2). |
| 2. Ослабьте зажим патрубка воздухозаборника
(2), см. рис. Кожух (1) воздушного фильтра
и патрубок воздухозаборника с зажимом (2). |

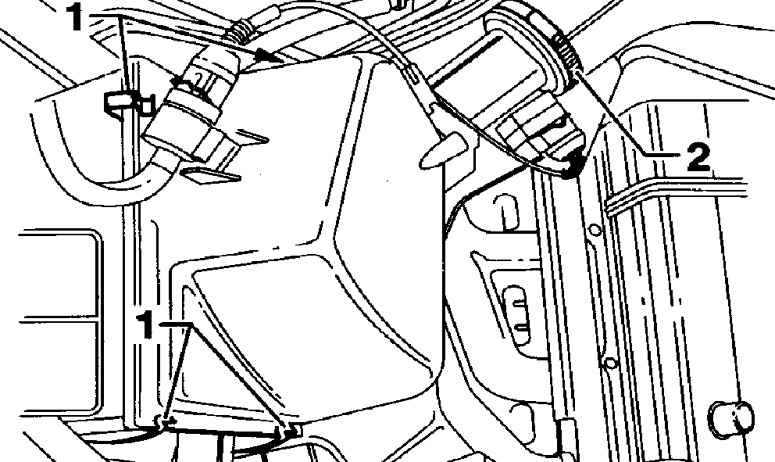

| 3. Ослабьте хомут (2) и отсоедините воздушный
патрубок с кожуха воздушного фильтра, см. рис. Расположение
быстродействующих зажимов (1) и хомута крепления воздушного патрубка
(2). |
| 4. Рукой откройте быстродействующие зажимы (1),
приподнимите крышку воздушного фильтра и извлеките старый фильтрующий
элемент, см. рис. Расположение быстродействующих
зажимов (1) и хомута крепления воздушного патрубка (2). |

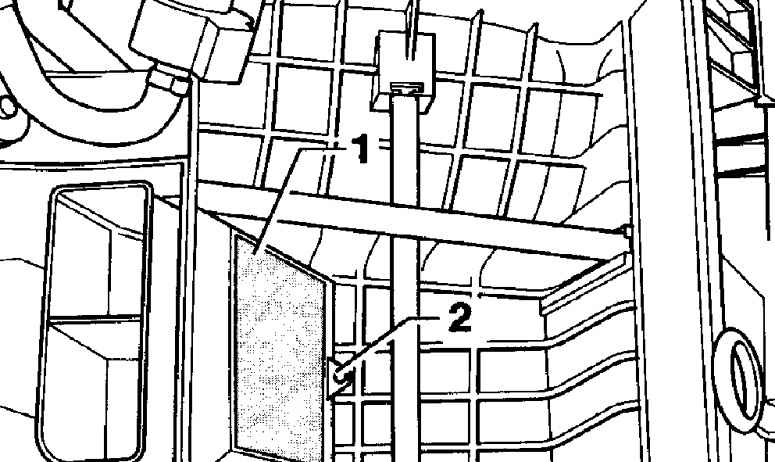

| 5. В зависимости от комплектации автомобиля,
в нижней части воздушного фильтра, в зоне впускного канала может быть
установлена сетка. Сетка предназначена для задержки больших загрязнений,
снега и льда, для того чтобы они не блокировали фильтрующий элемент.
При наличии сетки, вывинтите болт (1) крепления сетки, извлеките сетку
и очистите ее, см. рис. Расположение сетки
(1) и болта (2) крепления в корпусе воздушного фильтра. |
| 6. Соблюдая осторожность, очистите внутренние
поверхности крышки и корпуса воздушного фильтра.
|
| 7. При наличии сетки установите ее в корпус
фильтра и закрепите ее болтом.
|
| 8. Установите фильтрующий элемент в корпус воздушного
фильтра.
|
| 9. Установите крышку воздушного фильтра и закрепите
ее быстродействующими зажимами.
|
| Установите воздушный патрубок и закрепите его хомутом.
|
| Закрепите зажимом патрубок воздухоза борника.
|
| При наличии, установите кожух воздушного фильтра.
|
