3.3.7. Регулировка частоты вращения холостого ходаКлемма "W" генератора
Насос фирмы Bosch выпуска до сентября 1985 г.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Прогреть двигатель, температура масла должна
быть 50–70° С. |
| 2. Выключить все потребители энергии (фары,
магнитолу и т.д.). Проверить, чтобы не была вытянута ручка тяги пускового
устройства. |
| 3. В автомобилях с автоматической трансмиссией
установить рычаг селектора в положение «Р» и затянуть ручной тормоз. |
| 4. Подсоединить контрольный тахометр к клемме
«W» генератора (указана стрелкой на рис. Клемма
"W" генератора). |
| 5. Отрегулировать частоту вращения холостого
хода винтом 6 (см. рис. Тяги управления
топливного насоса Bosch) в пределах 850±100 мин-1 (850±30
мин-1 для двигателей с нейтрализатором). |
| 6. Законтрить винт 6 краской. |
|
Насос фирмы Bosch выпуска с сентября 1985 г.

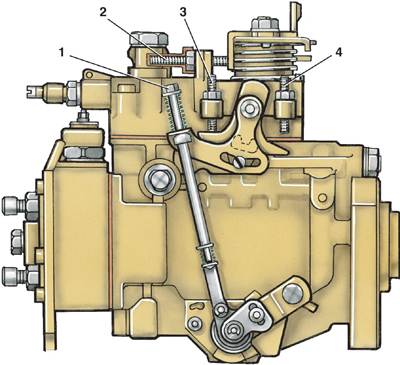

Топливный насос Bosch выпуска с сентября 1985 г.
1 – гайка регулировки частоты вращения холостого
хода двигателя;
2 – винт, который использовался для регулировки частоты вращения холостого
хода до сентября 1985 г.;
|
3 – винт ограничения нижнего предела
частоты вращения двигателя;
4 – винт ограничения частоты вращения двигателя |
С сентября 1985 г. изменилась регулировка частоты вращения холостого хода,
в связи с этим нельзя изменять положение винта, которым регулировалась частота
вращения холостого хода до сентября 1985 г.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Прогреть двигатель, температура масла должна
быть не ниже 80° С. |
| 2. Выключить все потребители энергии (фары,
магнитолу и т.д.). |
| 3. Подсоединить контрольный тахометр к клемме
«W» генератора (указана стрелкой на рис. Клемма
"W" генератора). |
| 4. Несколько раз кратковременно увеличить частоту
вращения до 2000 мин-1. |
| 5. Проверить по тахометру частоту вращения холостого
хода, она должна быть 850±30 мин-1. Если частота вращения
отличается от указанной, отрегулировать гайкой 1. Поворот гайки вправо
увеличивает частоту вращения холостого хода, поворот влево – уменьшает.
|
|
Насос фирмы CAV
Регулировка частоты вращения холостого хода у топливного насоса фирмы CAV
|
|
1 – контргайка;
2 – болт регулировки частоты вращения холостого хода;
3 – упор рычага |
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Прогреть двигатель, температура масла не
менее 80° С. Тяга пускового устройства не должна быть вытянута. |
| 2. Выключить все потребители энергии (фары,
магнитолу и т. д.). |
| 3. Подсоединить контрольный тахометр к клемме
«W» генератора (указана стрелкой на рис. Клемма
"W" генератора). |
| 4. Несколько раз кратковременно повысить частоту
вращения двигателя до 2000 мин-1. |
| 5. Ослабить затяжку контргайки 1 и поворотом
регулировочного болта 2 установить частоту вращения холостого хода
в пределах 850±100 мин-1. |
|
|
