3.3.8. Регулировка максимальной частоты вращения двигателяНасос фирмы Bosch
Максимальная частота вращения регулируется только у насосов выпуска до сентября
1985 г.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Прогреть двигатель, температура масла должна
быть не ниже 50–70° С. |
| 2. Подсоединить контрольный тахометр к клемме
«W» генератора (указана стрелкой на рис. Клемма
"W" генератора). |
| 3. Запустить двигатель, полностью выжать педать
акселератора и зафиксировать в этом положении. |
| 4. Отрегулировать частоту вращения двигателя
винтом 4 (см. рис. Тяги управления топливного
насоса Bosch) . Максимальная частота вращения двигателя должна
быть 5100±100 мин-1 для двигателей JR, RA, SB и 5350±100
мин-1 для двигателей JP и 1V. |
| 5. Законтрить винт 4 краской. |
|
Насос фирмы CAV

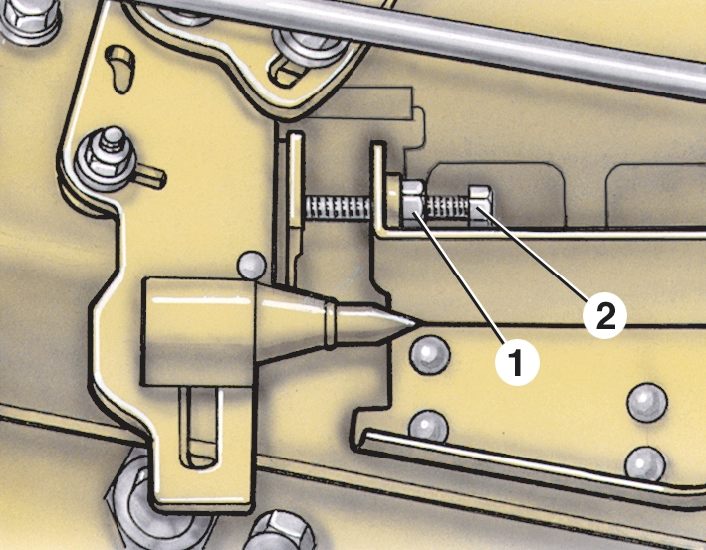

Регулировка максимальной частоты вращения двигателя у топливного насоса фирмы
CAV
|
|
1 – контргайка;
2 – болт регулировки частоты вращения двигателя |
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Прогреть двигатель, температура масла должна
быть не ниже 80° С. |
| 2. Подсоединить контрольный тахометр к клемме
«W» генератора (указана стрелкой на рис. Клемма
"W" генератора). |
| 3. Запустить двигатель, полностью выжать педать
акселератора и зафиксировать в этом положении. |
| 4. Отрегулировать максимальную частоту вращения
болтом 2, отвернув контргайку 1. Частота вращения должна быть в пределах
5350±50 мин-1. |
| 5. Затянуть контргайку 1. |
|
|
