11.3.9. Регулировка уровня топлива в поплавковой камере

Перед началом:

снимите воздушный фильтр (см. подраздел 11.2.). Отсоедините тягу воздушной заслонки (см. подраздел 11.3.1.), провод от электромагнитного клапана (см. подраздел 11.3.1.) и топливопроводы подачи и слива топлива (см. подраздел 11.3.1.).

Примечание

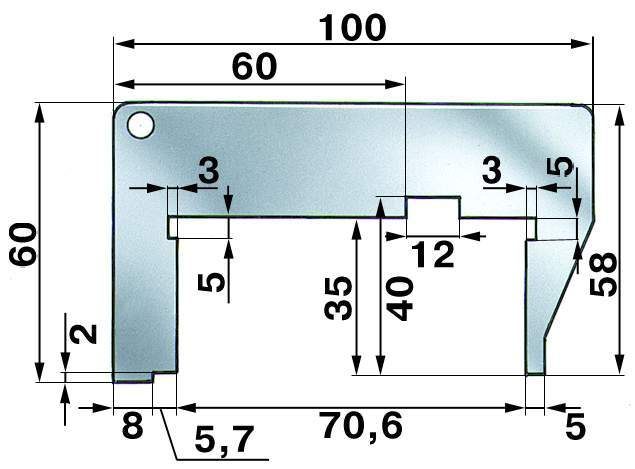

Завод-изготовитель рекомендует для регулировки уровня топлива изготовить шаблон. Расположив крышку карбюратора в горизонтальном положении поплавками вверх, установите на нее шаблон. Между шаблоном и поплавками по контуру должен быть зазор не более 1,0 мм. Если зазор неравномерный или отличается от указанного, отрегулируйте его подгибанием язычка или рычагов поплавка.

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отверните пять винтов крепления крышки карбюратора. 2. Снимите крышку карбюратора. 3. Переверните крышку и установите ее горизонтально (поплавками вверх). Зазоры между выступами на нижних поверхностях поплавков и прокладкой, плотно прижатой к привалочной поверхности крышки, должны быть одинаковы у обоих поплавков и составлять 0,5–1 мм. При этом на повернутой вертикально крышке линии разъемов пресс-формы на поплавках должны быть параллельны поверхности крышки.   4. Если линии от разъемов пресс-формы непараллельны поверхности крышки, а зазоры между поплавками и прокладкой не соответствуют норме или неодинаковы, отрегулируйте их подгибанием рычагов поплавков и... 5. ...язычка, упирающегося в хвостовик иглы запорного клапана.
