1. Отверните три болта и снимите переднюю крышку привода
распределительного вала.
|

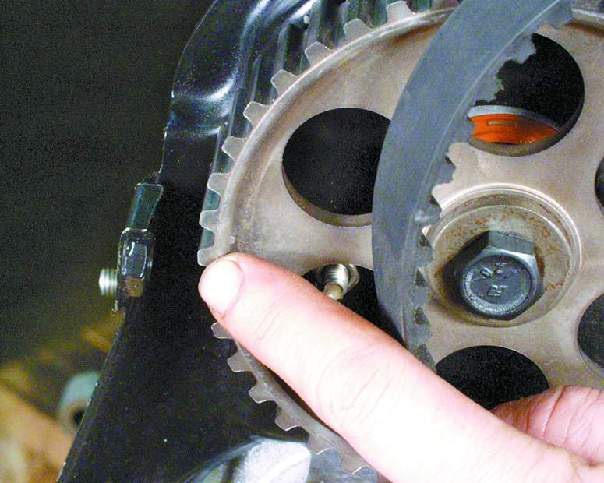

2. Установите поршень первого цилиндра в в.м.т. Для этого
поверните коленчатый вал за болт крепления шкива коленчатого вала
так, чтобы метка на шкиве распределительного вала встала напротив
метки (усика) на задней крышке привода распределительного вала.
|

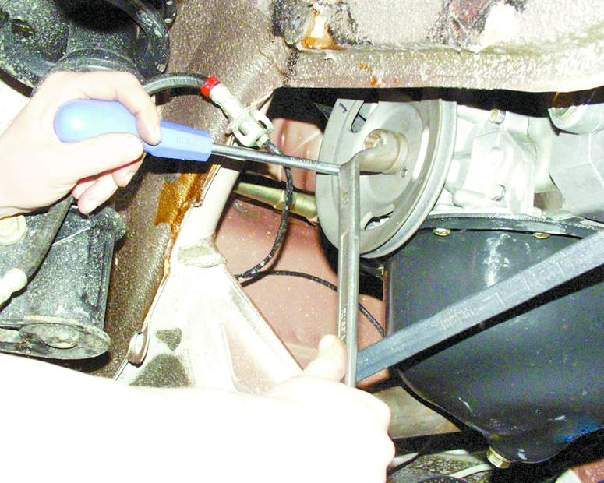

3. Отверните болт крепления шкива коленчатого вала, зафиксировав
вал от проворачивания с помощью отвертки.
|
|
|
|
|
|

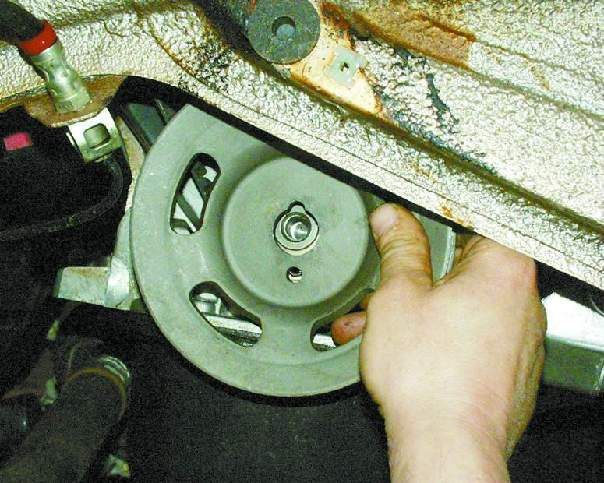

4. Снимите шкив с коленчатого вала.
|

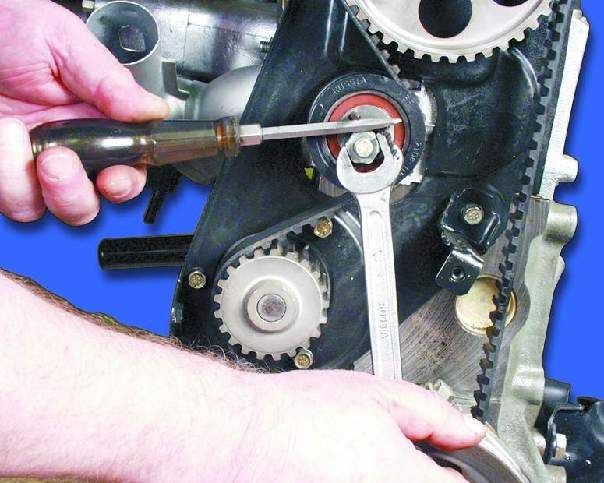

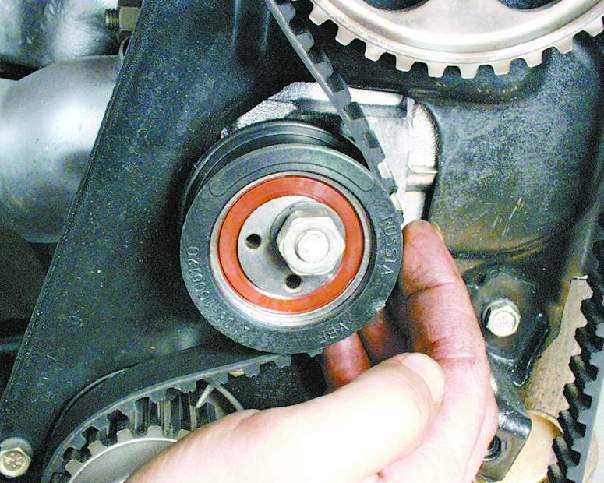

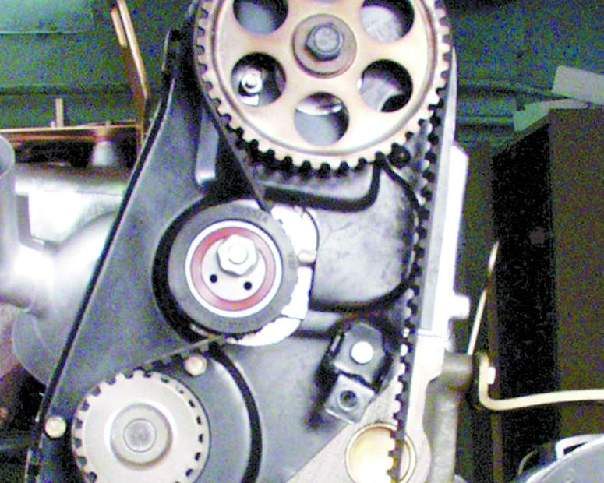

5. Ослабить затяжку гайки крепления натяжного ролика и повернуть
ролик, чтобы ослабить натяжение ремня.
|

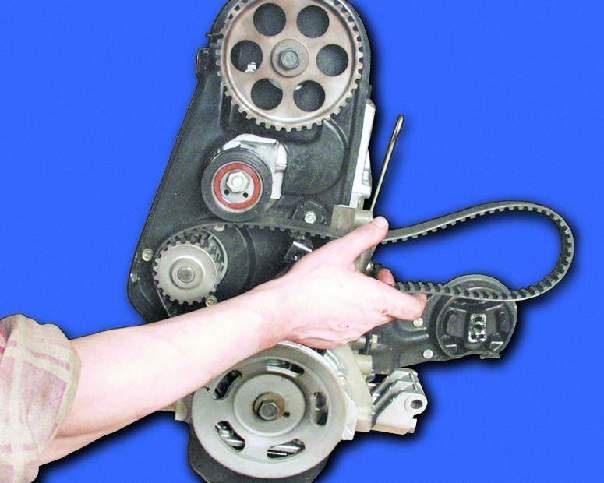

6. Снимите изношенный ремень привода распределительного
вала.
|
|
|
|
|
|

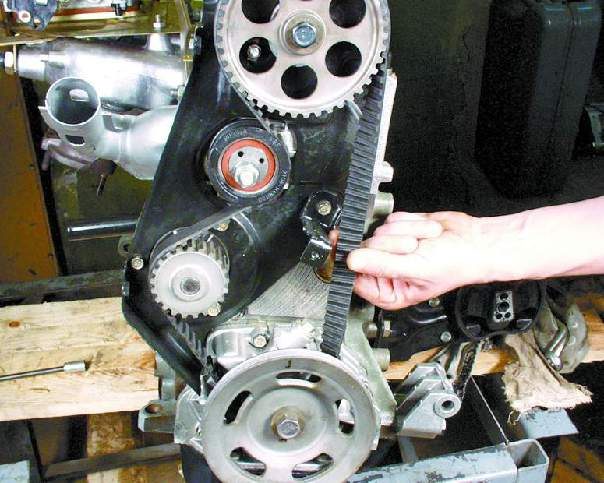

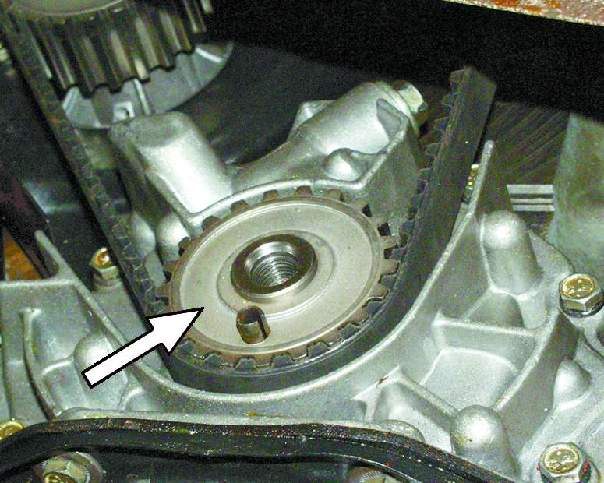

7. Установите новый ремень на зубчатый шкив коленчатого
вала...
|
8. ...затем на шкив распределительного вала, натягивая ведущую
ветвь ремня, чтобы она не провисала. Убедитесь, что метки на шкиве
и задней крышке совпадают.
|
9. Оденьте ремень на зубчатое колесо водяного насоса и натяжной
ролик.
|
|
|
|
 |
|
10. Установите шкив коленчатого вала и затяните болт его
крепления моментом 99-110 Н·м (9,9-11,0 кгс·м).
|

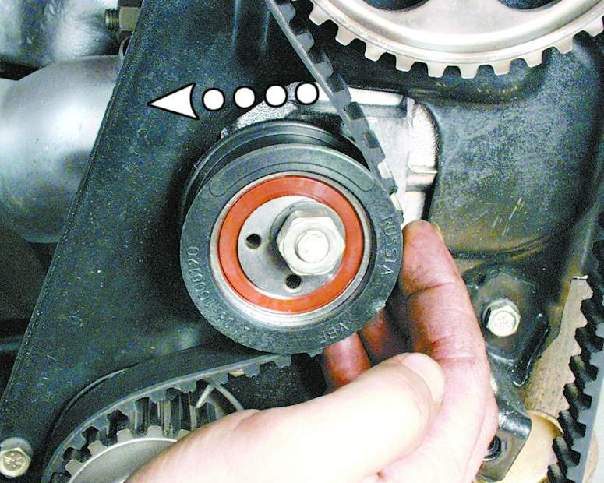

11. Натяните ремень, повернув соответственно ролик и затянув
гайку его крепления
(см. примечание).
|
12. При правильной натяжке ремень
можно повернуть двумя пальцами на 90° (усилие 15–20 Н). Проверните
на два оборота коленчатый вал и еще раз проверьте натяжение ремня.
При необходимости повторите регулировку. |
|
|
Примечание

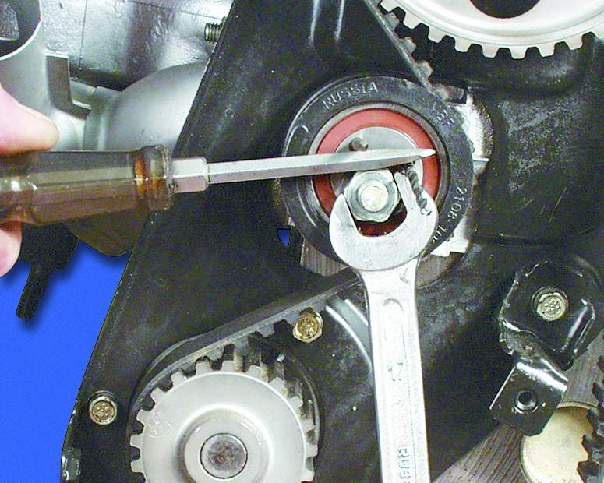

Для натяжки ремня требуется специальный ключ. Если ключа нет, вставьте
в отверстия ролика два подходящих по диаметру металлических стержня.
Зафиксируйте между стержней отвертку и поворачивайте ролик, натягивая
тем самым ремень. После этого затяните гайку.
|
|
|
13. Установите переднюю крышку
привода распределительного вала. Затем установите ремень привода генератора
и отрегулируйте его натяжение (см. подраздел
3.8.). |
