11.3.4. Сборка карбюратораПримечания
Маркировка жиклеров определяется расходом, который замеряется с помощью микроизмерителей.
Настройка микроизмерителей осуществляется по эталонным жиклерам.
Условный расход топливного жиклера определяется по эталонному жиклеру по специальной
методике. Контролю в процессе эксплуатации не подлежит.
Тарировочные данные карбюратора
Параметр
|
Первая камера
|
Вторая камера
|
Диаметр смесительной камеры, мм |
32
|
32
|
Диаметр диффузора, мм |
21
|
23
|
Главная дозирующая система:
маркировка топливного жиклера
маркировка воздушного жиклера |
97,5
165
|
97,5
125
|
Тип эмульсионной трубки |
23
|
ZC
|
Система холостого хода и переходные системы:
маркировка топливного жиклера
маркировка воздушного жиклера |
42
170
|
50
120
|
Эконостат:
условный расход топливного жиклера |
-
|
60
|
Экономайзер мощностных режимов:
маркировка топливного жиклера
усилие сжатия пружины при высоте 9,5 мм, Н |
40
1,5±10%
|
-
-
|
Ускорительный насос:
маркировка распылителя
маркировка кулачка
подача топлива за 10 циклов, см3 |
35
7
11,5
|
40
-
11,5
|
Пусковые зазоры:
воздушной заслонки, мм
дроссельной заслонки, мм |
3±0,2
0,85
|
-
-
|
Диаметр отверстия для вакуумного корректора, мм |
1,2
|
-
|
Диаметр отверстия игольчатого клапана, мм |
1,8
|
Диаметр отверстия перепуска топлива в бак, мм |
0,7
|
Диаметр отверстия вентиляции картера двигателя, мм |
1,5
|
-
|
ПОРЯДОК ВЫПОЛНЕНИЯ
|
|
|

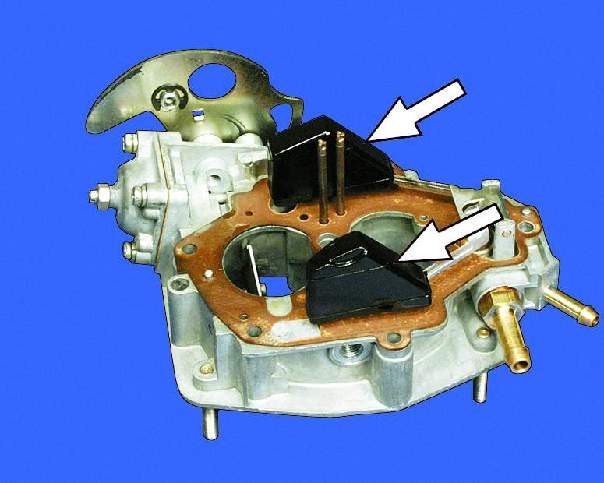

1. Поплавок должен свободно, без
заеданий, поворачиваться на оси и не задевать стенки поплавковой камеры.
В противном случае отрегулируйте положение поплавка, как указано в
подразделе 11.3.9. |

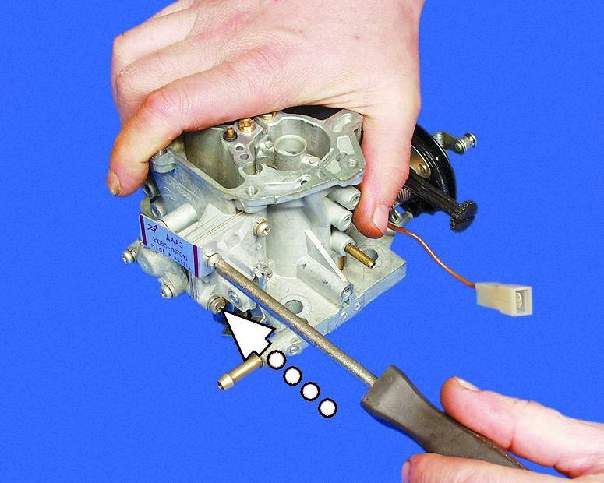

2. Игла клапана должна свободно
перемещаться в гнезде. Момент затяжки седла клапана 15 Н·м (1,5 кгс·м). |

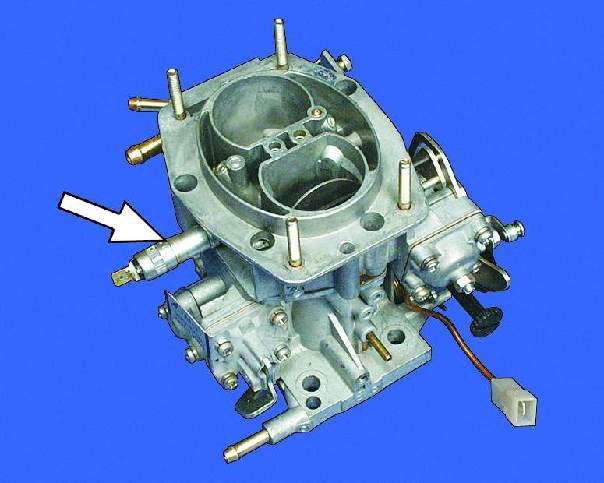

3. Момент затяжки электромагнитного
клапана 4 Н·м (0,4 кгс·м). |
|
|
|

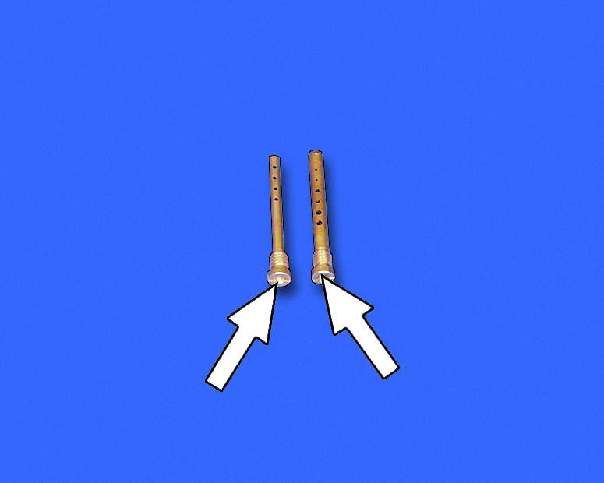

4. Установите жиклеры в соответствии
с нанесенной на них маркировкой (см. "Тарировочные данные карбюратора"). |

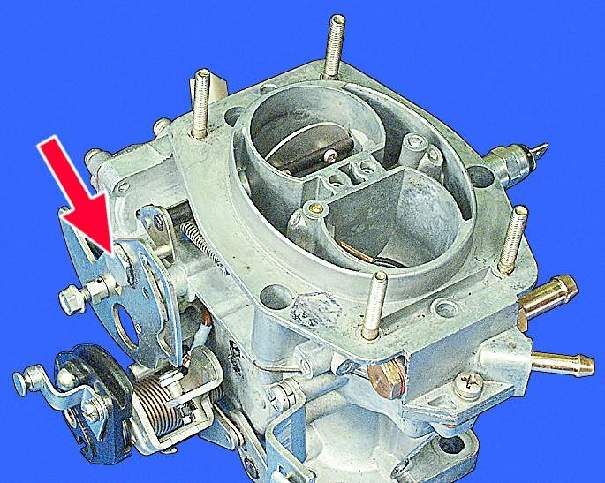

5. Если снимался рычаг привода воздушной
заслонки, перед заворачиванием оси рычага нанесите на ее торец и верхние
витки резьбы герметик типа УГ-9. |

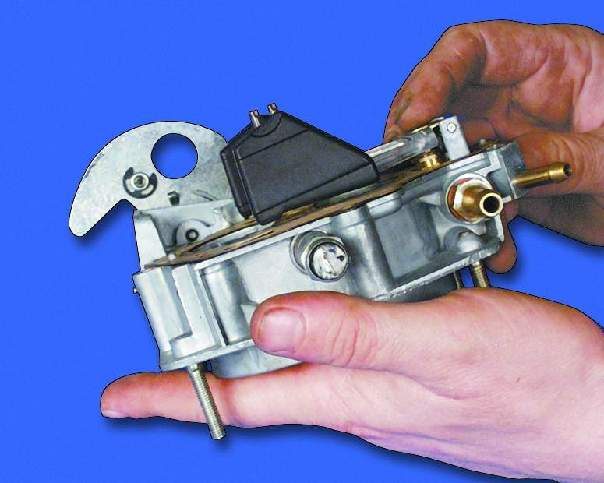

6. При сборке ускорительного насоса
наживите винты крепления крышки, нажмите до упора на рычаг привода
насоса и в таком положении окончательно заверните винты крепления
крышки. |
7. Отрегулируйте пусковое устройство и проверьте
работу механизма блокировки второй камеры (см.
подразделы 11.3.8. и 11.3.10.). |
|
|
