11.3.5. Регулировка привода воздушной заслонки

Перед началом:

снимите воздушный фильтр.

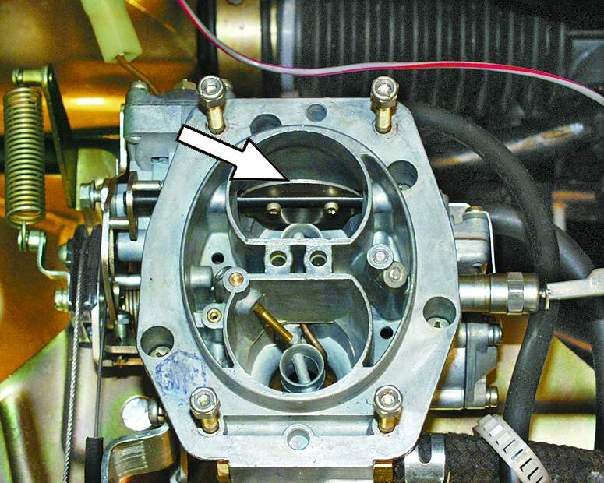

Полностью открытая заслонка.

ПОРЯДОК ВЫПОЛНЕНИЯ

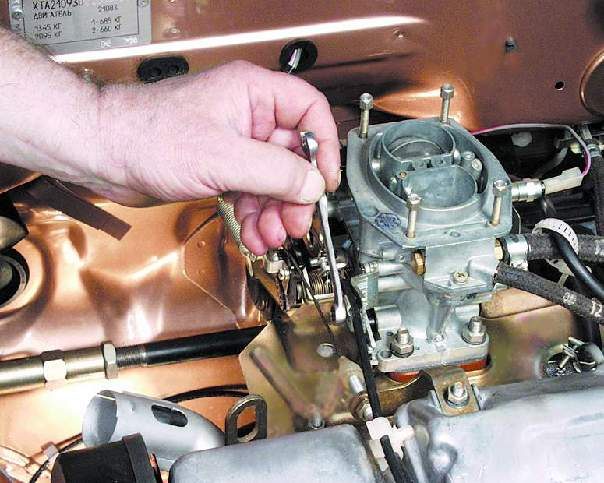

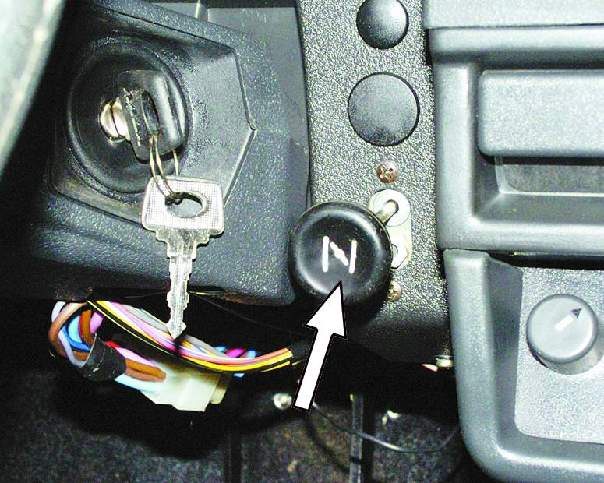

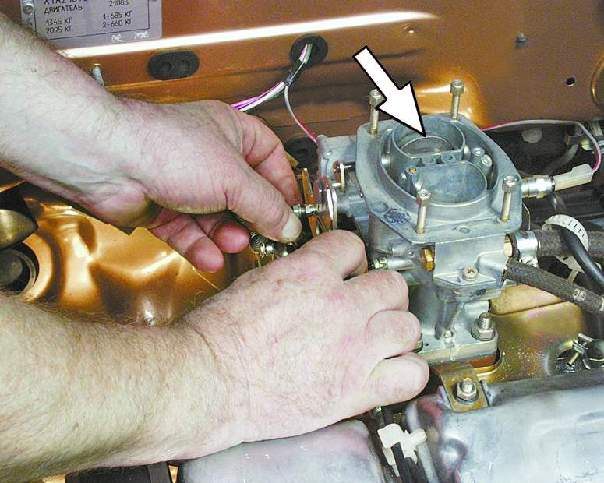

1. Ослабьте затяжку болта крепления тяги к рычагу привода воздушной заслонки.	2. Поверните рычаг воздушной заслонки так, чтобы она была полностью открыта.	3. Утопите полностью ручку привода воздушной заслонки на панели приборов.

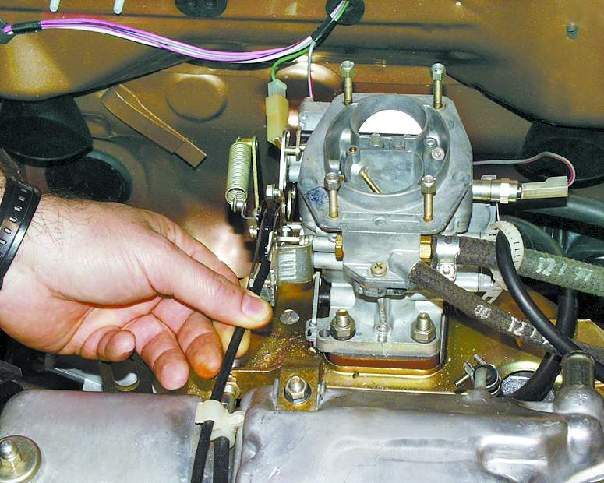

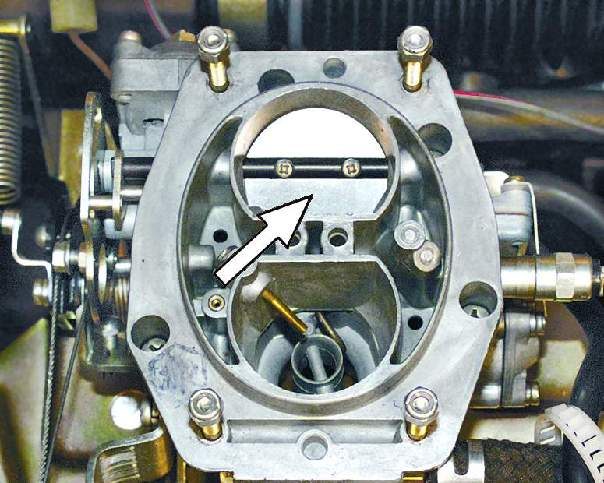

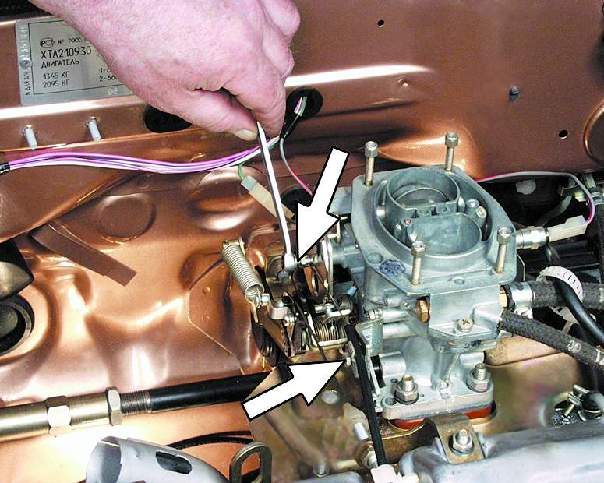

4. Полностью вытяните тягу из оболочки и затяните болт крепления тяги к рычагу привода воздушной заслонки.	5. Вытяните до упора ручку привода воздушной заслонки. При этом воздушная заслонка должна полностью закрыться. Если этого не происходит...	6. ...отверните болт крепления оболочки тяги.
	7. Перемещая оболочку, добейтесь полного закрытия дроссельной заслонки. После этого затяните болт крепления оболочки.
