11.1. Снятие и установка двигателя

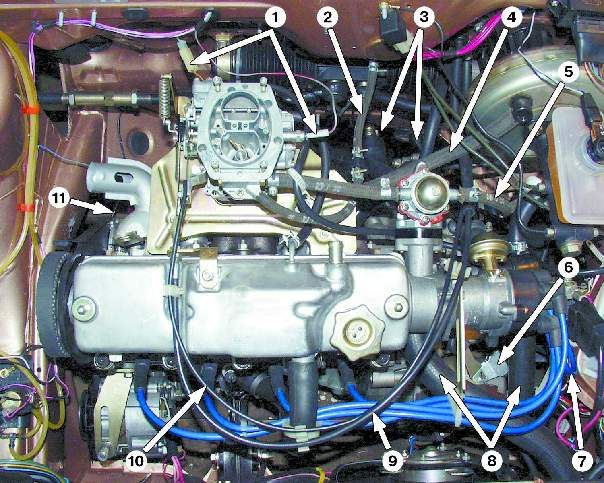

Двигатель (вид сверху):

1 - колодки с проводами карбюратора
2 - шланг обратного слива топлива
3 - шланги отопителя
4 - шланг вакуумного усилителя
5 - шланг подачи топлива
6 - наконечник троса привода сцепления
7 - провод катушки зажигания
8 - шланги радиатора
9 - тяга дроссельной заслонки
10 - тяга воздушной заслонки
11 - провод датчика контрольной лампы аварийного давления масла

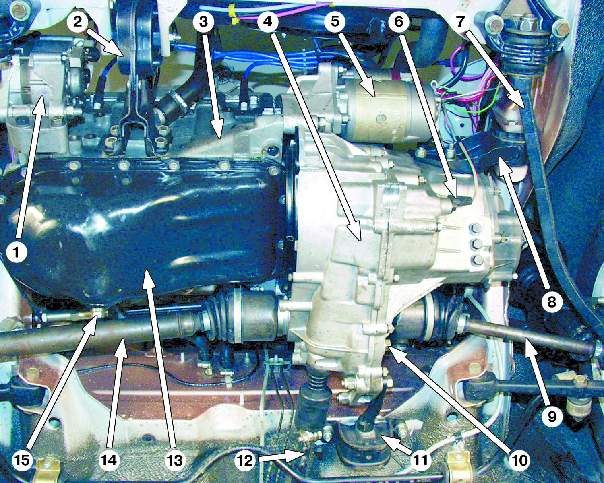

Двигатель (вид снизу):

1 - генератор
2 - правая передняя опора
3 - двигатель
4 - коробка передач
5 - стартер
6 - выключатель света фонарей заднего хода
7 - растяжка
8 - левая передняя опора
9 - левый привод передних колес
10 - пробка маслосливного отверстия коробки передач
11 - задняя опора
12 - тяга привода переключения передач
13 - масляный картер
14 - правый привод передних колес
15 - пробка маслосливного отверстия двигателя

Снятие двигателя

Перед снятием двигателя отсоедините провод от клеммы "—" аккумуляторной батареи.

Слейте:

охлаждающую жидкость
масло из картера двигателя (см. подраздел 11.12.)
масло из коробки передач (см.подраздел 11.12.).

Рекомендации

Снимайте двигатель в сборе с коробкой передач.

Снимая двигатель, опускайте его из моторного отсека вниз.

Удобнее снимать двигатель, установив автомобиль на подъемнике.

ПОРЯДОК ВЫПОЛНЕНИЯ <

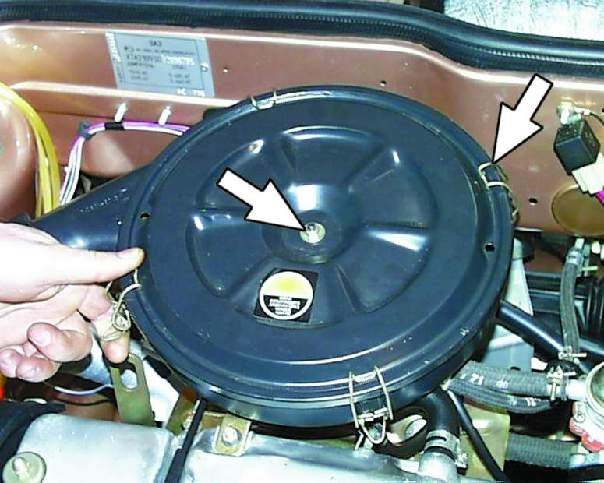

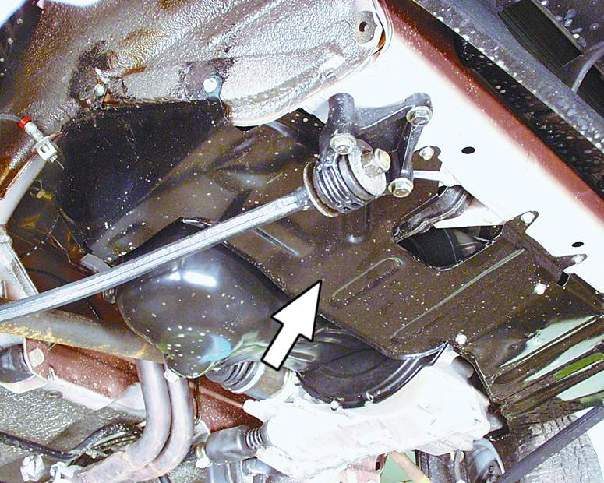

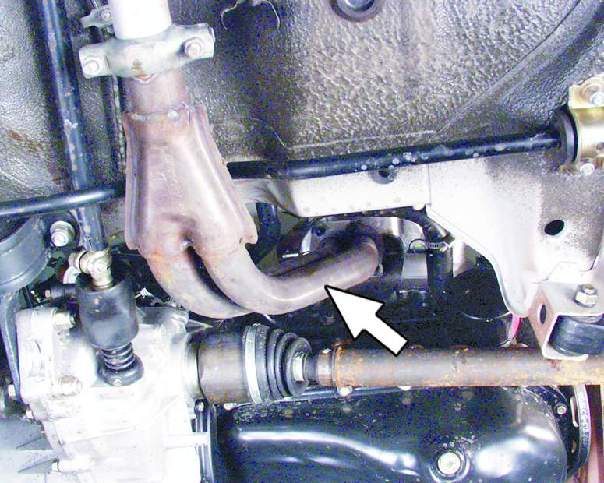

1. Отверните болты крепления и снимите защиту картера.	2. Снимите приемную трубу глушителя (см. подраздел 11.6.1.).	3. Снимите воздушный фильтр (см. подраздел 11.2.).

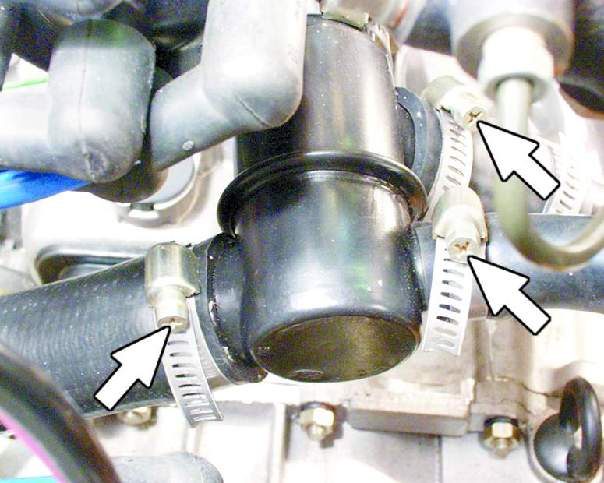

4. Ослабьте затяжку хомута и отсоедините вакуумный шланг усилителя тормозов от впускной трубы двигателя.	5. Отверните болт и отсоедините провод "массы" от картера сцепления.	6. Ослабьте затяжку хомутов и отсоедините шланги от термостата.

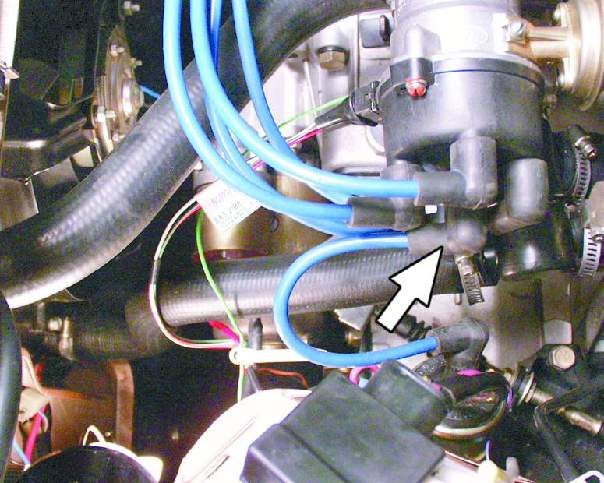

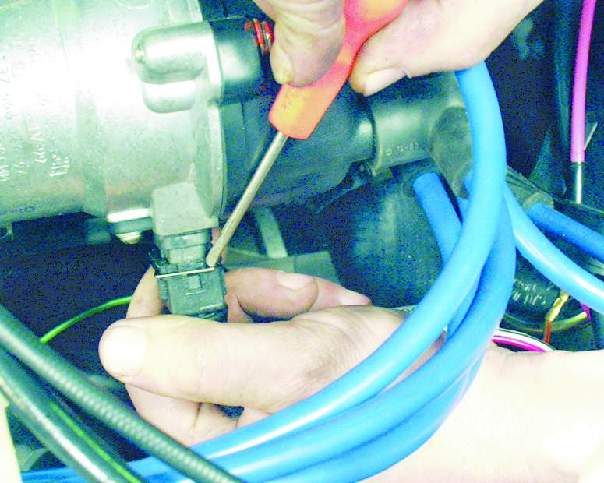

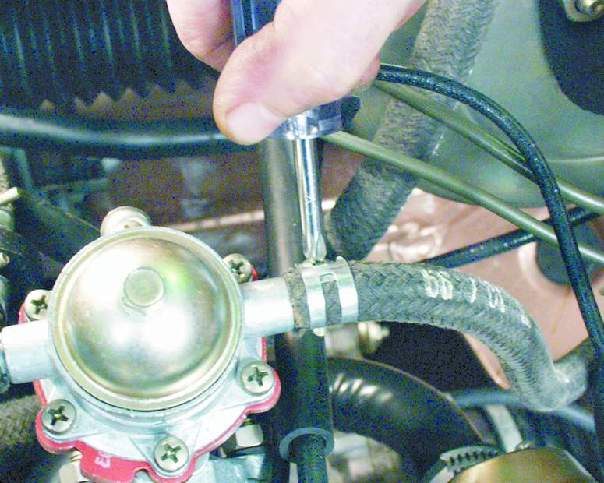

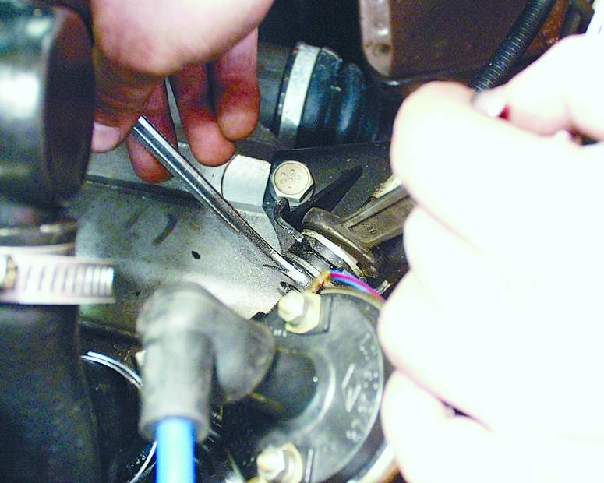

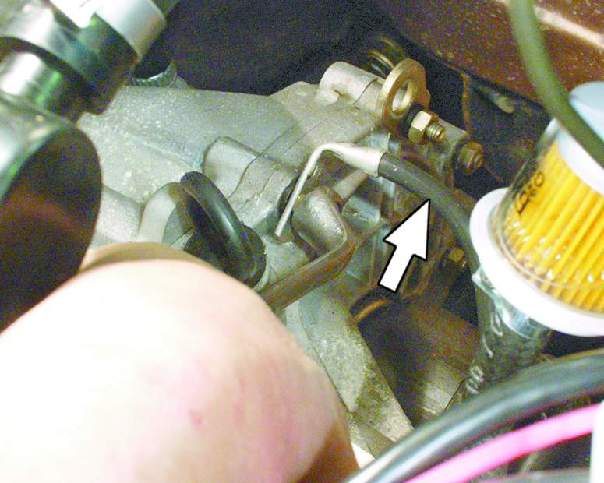

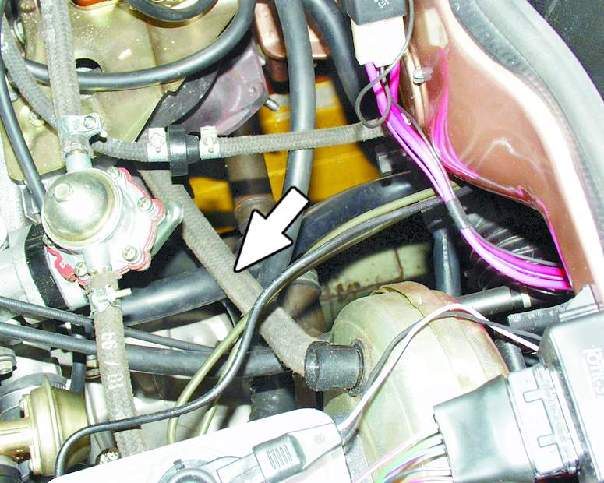

7. Отсоедините высоковольтный провод от центральной клеммы крышки распределителя зажигания.	8. Отожмите отверткой пружинный зажим и отсоедините колодку с низковольтными проводами от клеммы распределителя зажигания.	9. Ослабьте затяжку хомута и отсоедините шланг подачи топлива от топливного насоса.

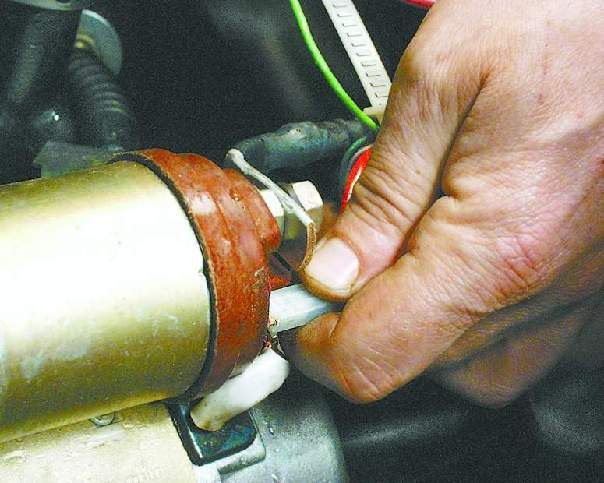

10. Ослабьте затяжку гаек на наконечнике троса привода выключения сцепления.	11. Снимите наконечник троса с рычага привода выключения сцепления.	12. Отсоедините колодку с проводом от клеммы тягового реле стартера.

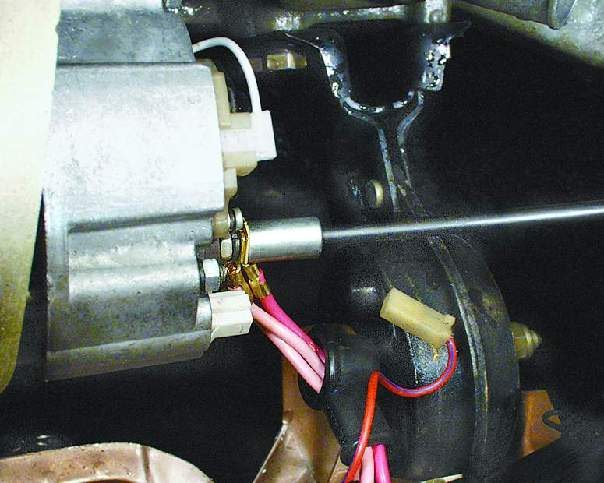

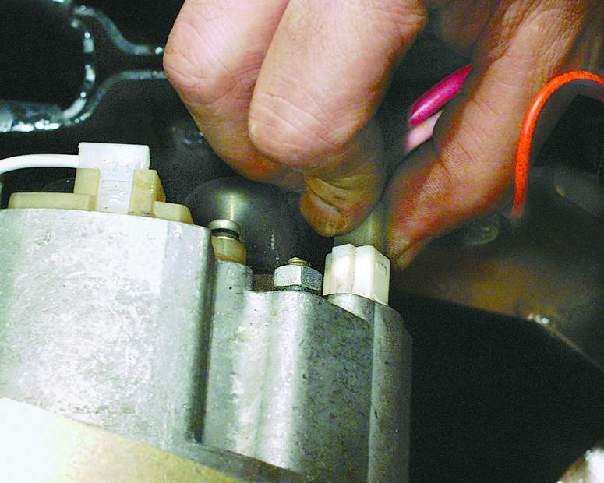

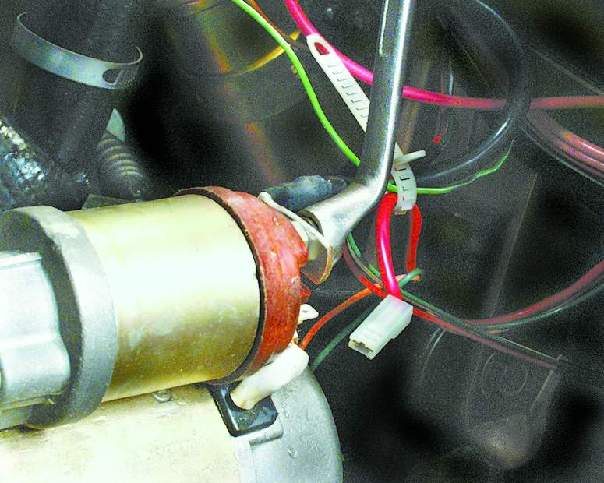

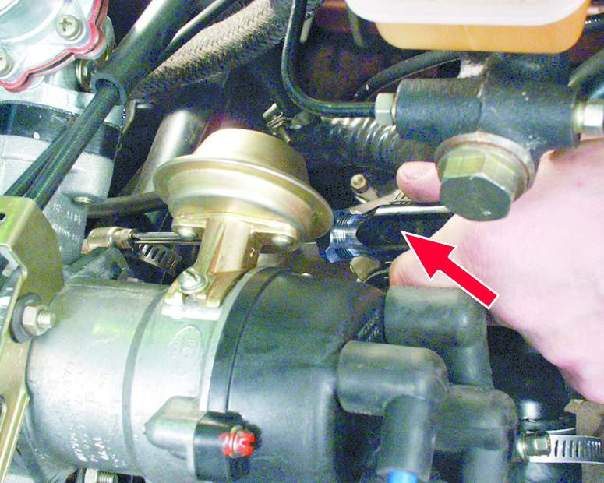

13. Отверните гайку крепления и отсоедините провод от контактного болта тягового реле стартера.	14. Отсоедините колодку с проводом от клеммы генератора.	15. Отверните гайку и отсоедините провода от клеммы генератора.

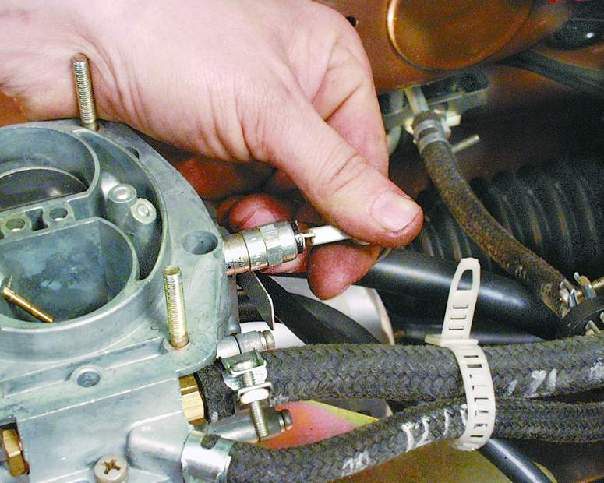

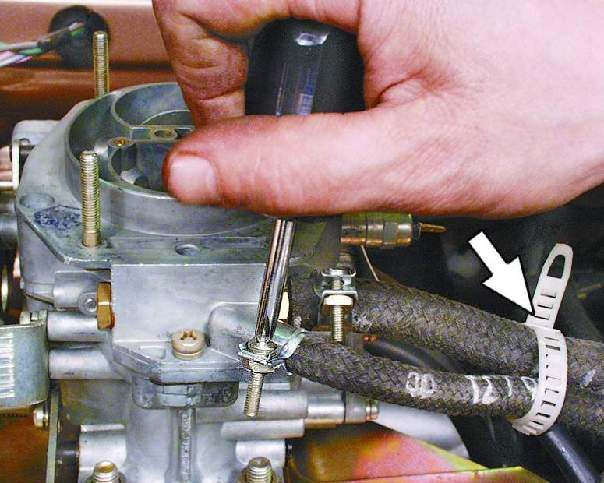

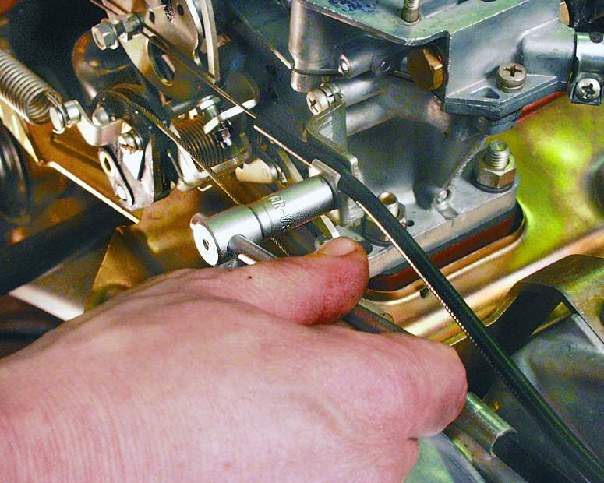

16. Отсоедините колодку с проводом от клеммы запорного электромагнитного клапана карбюратора.	17. Ослабьте затяжку хомута и отсоедините шланг обратного слива топлива от карбюратора. Выньте шланг из пластмассового хомута.	18. Ослабьте болт крепления тяги воздушной заслонки к рычагу управления воздушной заслонкой.

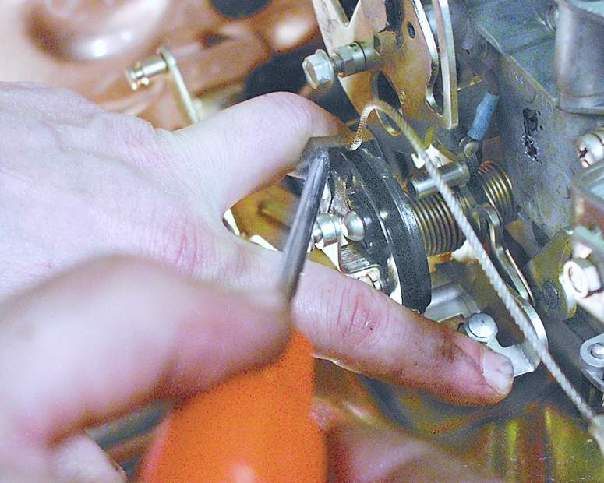

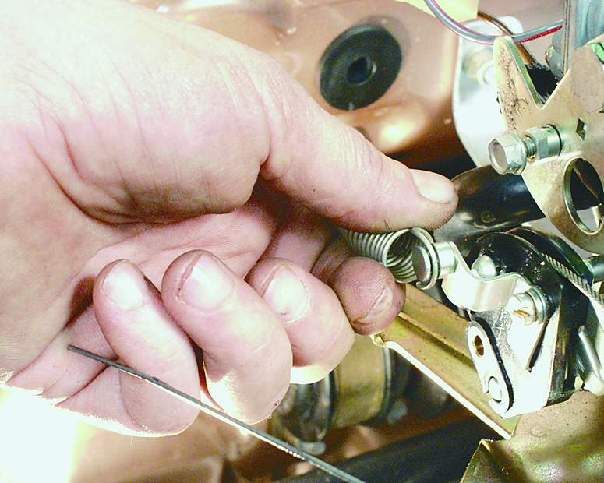

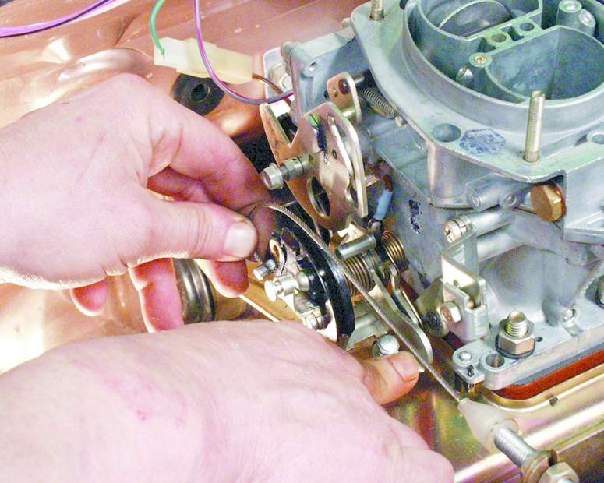

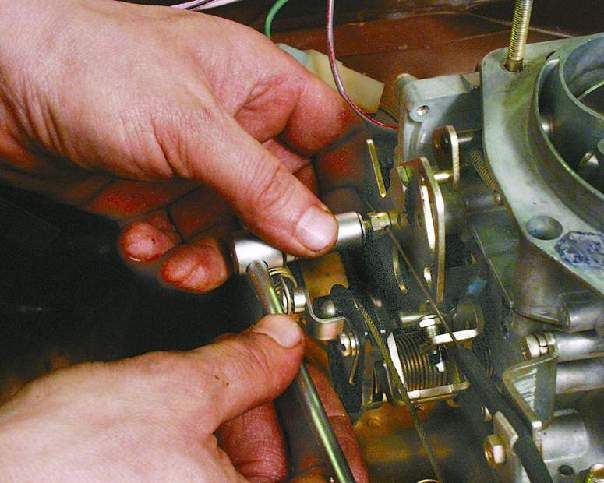

19. Ослабьте болт крепления оболочки тяги привода воздушной заслонки к кронштейну и отсоедините трос.	20. Снимите пружинный фиксатор троса привода акселератора с сектора привода дроссельных заслонок.	21. Снимите возвратную пружину привода дроссельных заслонок.

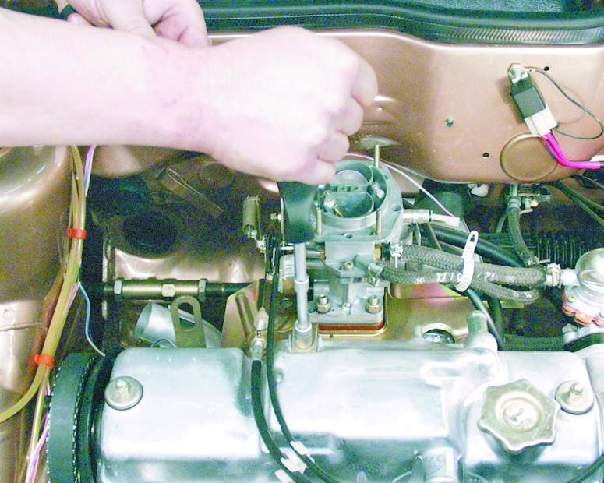

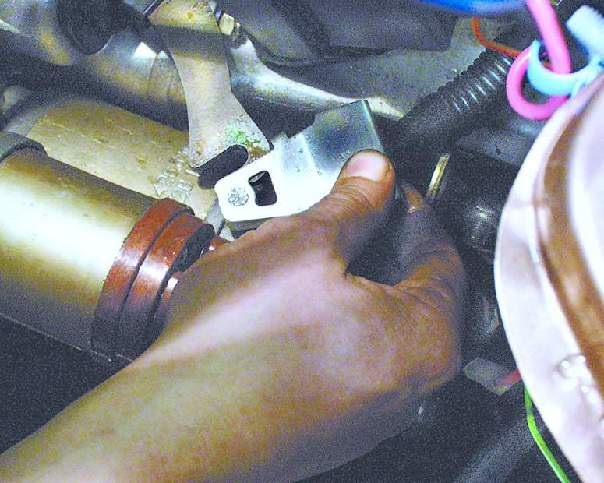

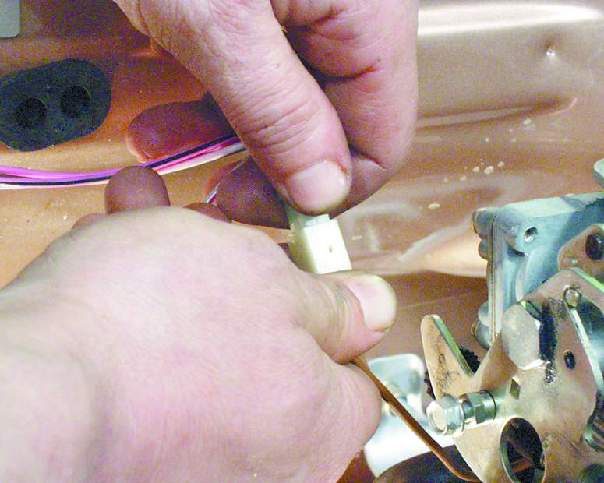

22. Снимите трос привода акселератора с сектора привода дроссельных заслонок.	23. Отверните гайку крепления и снимите кронштейн троса привода акселератора с крышки клапанов.	24. Отсоедините колодку с проводом от концевого выключателя экономайзера принудительного холостого хода (ЭПХХ).

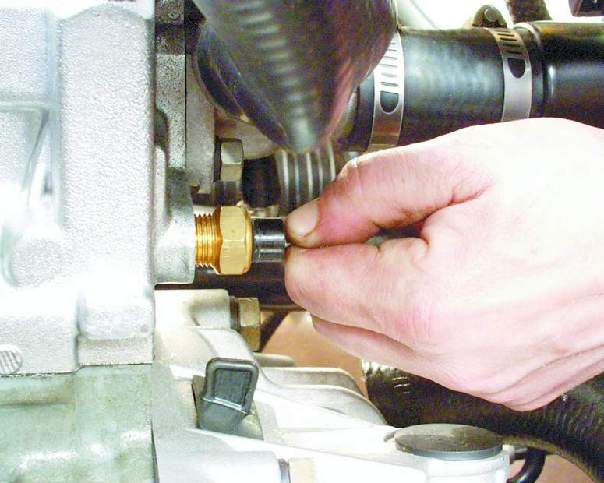

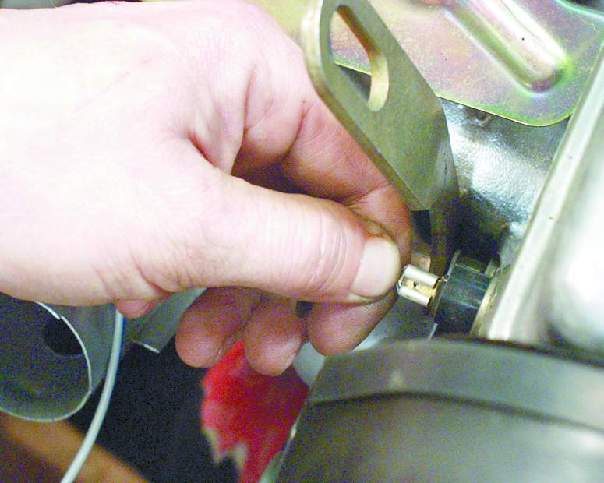

25. Отсоедините провод от датчика температуры охлаждающей жидкости.	26. Отсоедините провод от датчика давления масла.	27. Ослабьте затяжку хомута и отсоедините подводящий шланг отопителя.

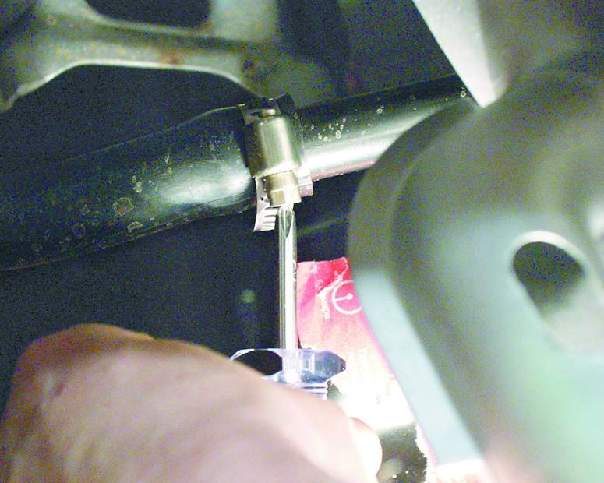

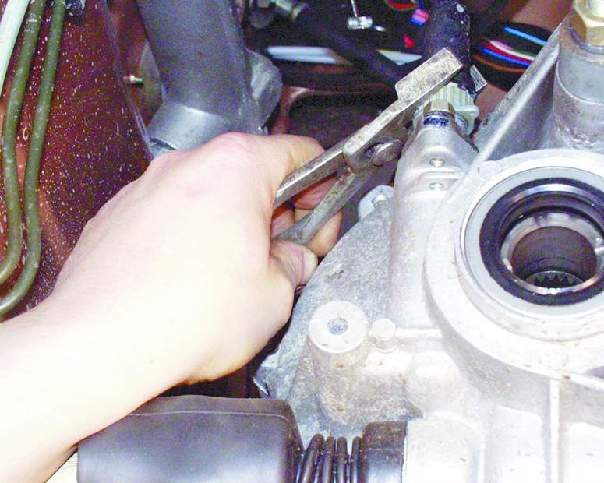

28. Ослабьте затяжку хомута и отсоедините отводящий шланг отопителя.	29. Ослабьте затяжку хомута и отсоедините тягу привода переключения передач от наконечника шарнира.	30. Отверните гайку крепления и отсоедините трос от привода спидометра.

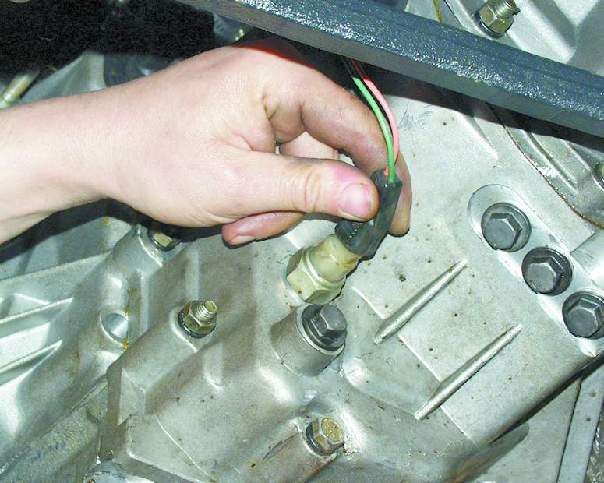

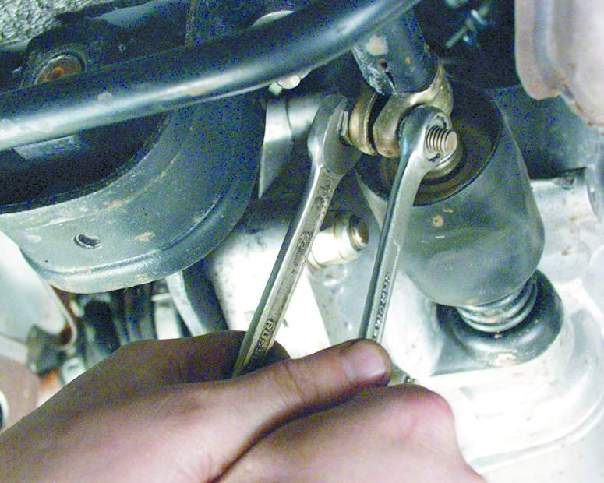

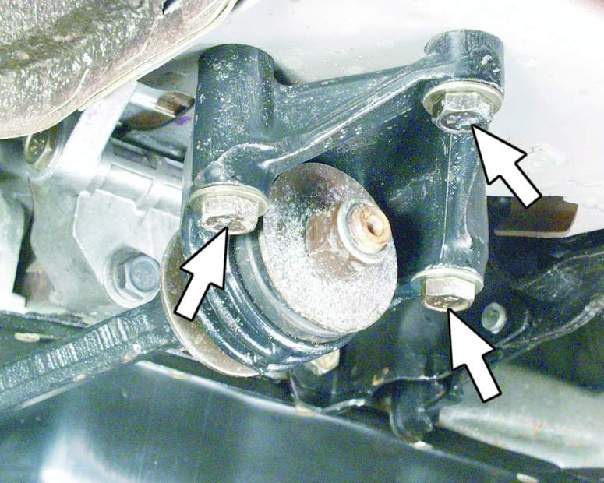

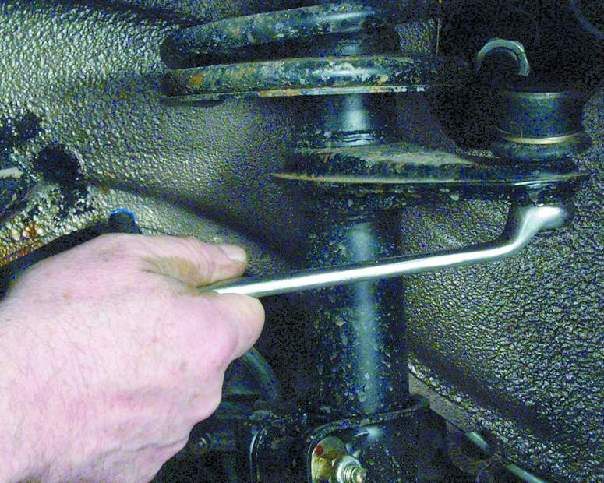

31. Отсоедините колодку с проводом от выключателя света фонарей заднего хода на коробке передач.	32. Ослабьте затяжку гаек крепления левой и правой растяжек к рычагам подвески.	33. Отверните три болта крепления кронштейна растяжки к кузову и отведите левую и правую растяжки в такое положение, чтобы они не мешали снятию силового агрегата.

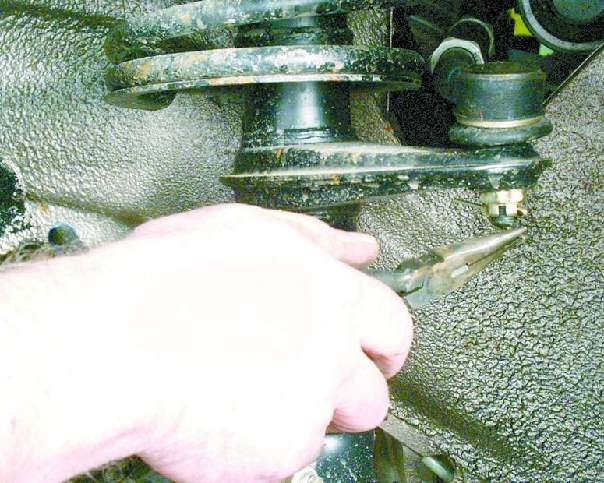

34. Выньте шплинт гайки крепления шарового шарнира рулевой тяги к поворотному рычагу.	35. Отверните гайку крепления шарового шарнира рулевой тяги.	36. Выпрессуйте палец шарового шарнира рулевой тяги из поворотного рычага стойки с помощью специального съемника.

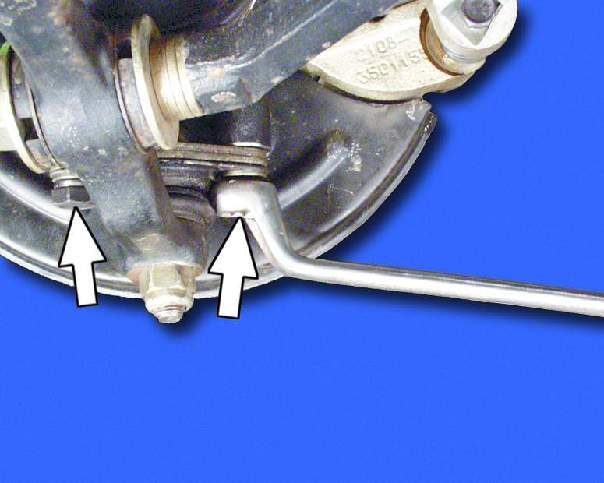

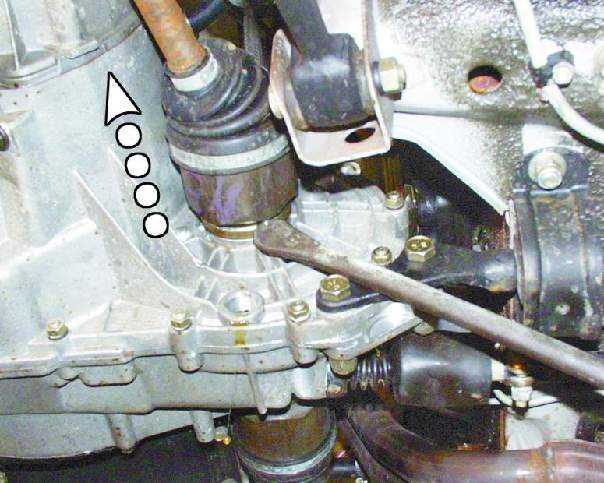

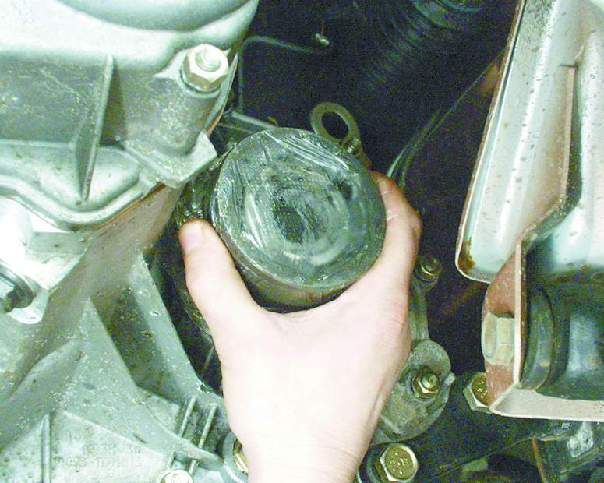

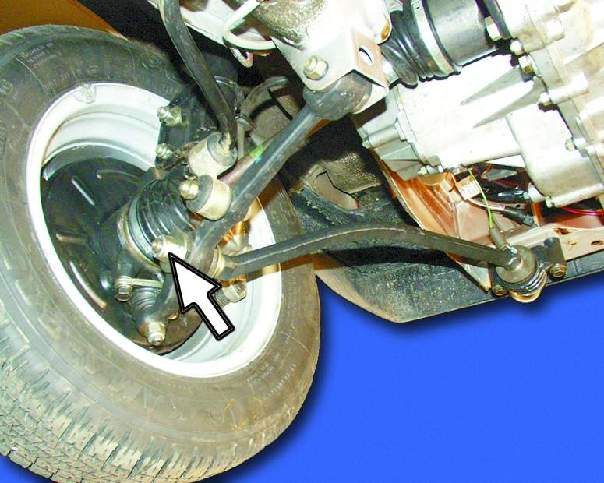

37. Отверните два болта и отсоедините шаровой шарнир рычага подвески от поворотного кулака.	38. Выдавите с помощью монтировки хвостовик одного из внутренних ШРУСов валов привода из коробки передач и отведите его в сторону.	39. Вставьте вместо шарнира технологическую оправку (например, старый внутренний ШРУС), чтобы не провернулась полуосевая шестерня. После этого отсоедините второй ШРУС аналогично первому.

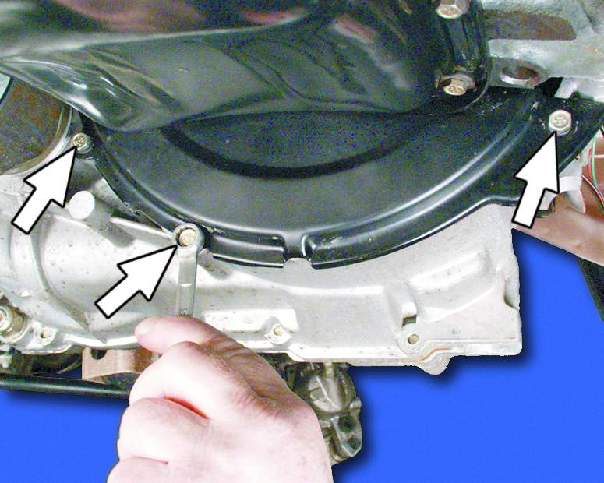

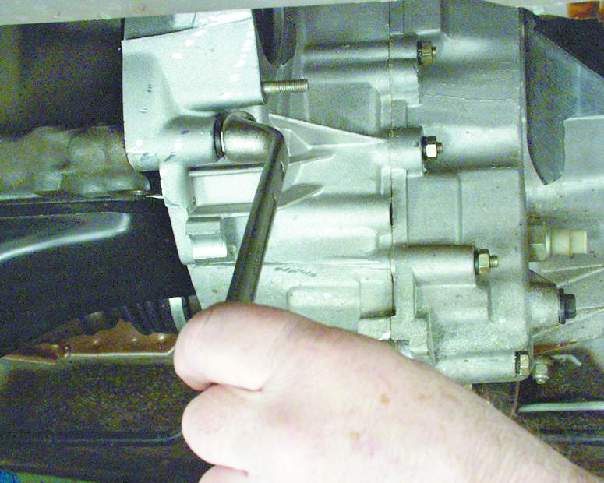

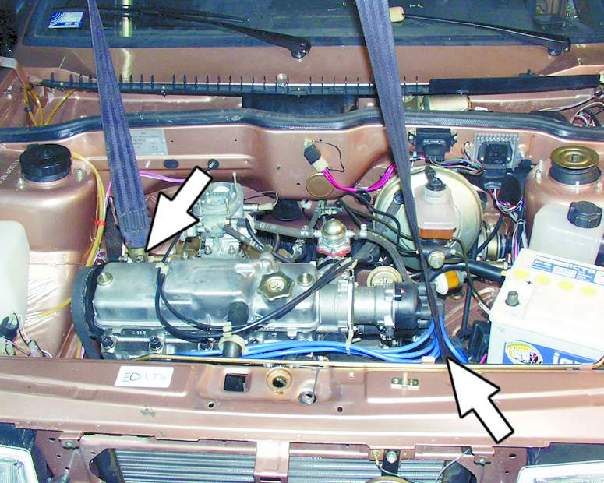

40. Отверните три болта крепления и снимите щиток картера сцепления. Операции, указанные в пунктах 40 и 41, выполняются для облегчения работы на снятом двигателе при коробке передач.	41. Ослабьте затяжку трех болтов и гайки крепления картера сцепления к блоку цилиндров.	42. Зацепите двигатель за рымы и натяните тросы тали.

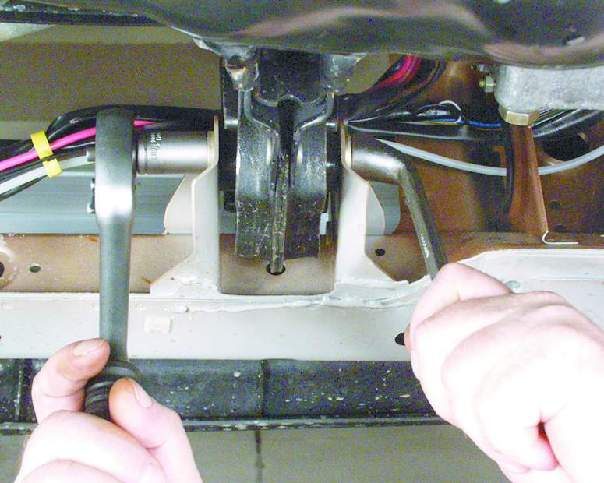

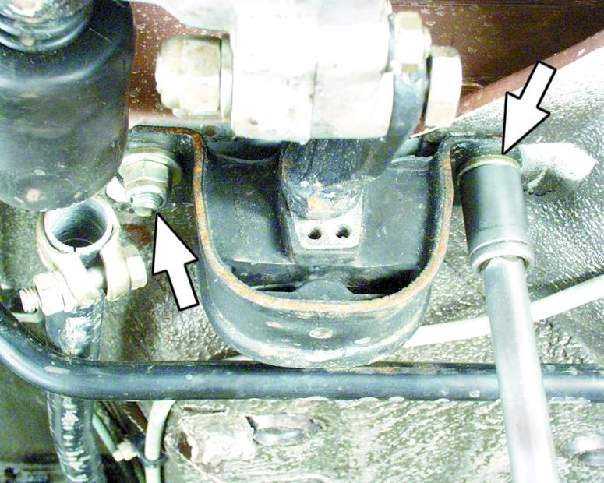

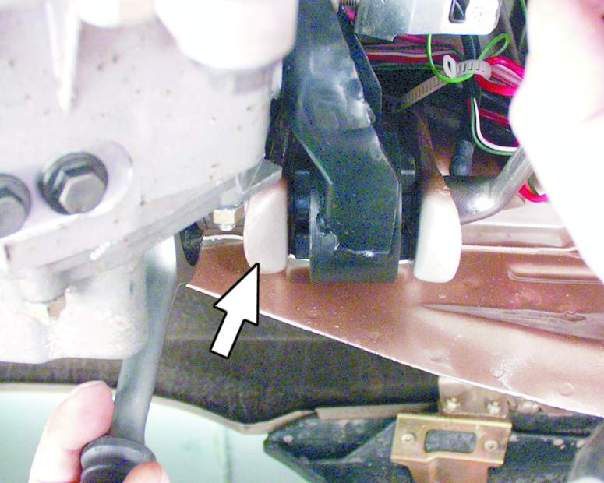

43. Отверните две гайки крепления задней опоры силового агрегата к кузову.	44. Отверните гайку, слегка приподнимите двигатель и выньте болт правой передней опоры силового агрегата.	45. Отверните гайку и выньте болт левой передней опоры силового агрегата.
46. Опустите двигатель на подставки, приподнимите автомобиль и выньте из-под него двигатель. Перед тем как опускать двигатель, проверьте, все ли провода и шланги отсоединены от двигателя.

Установка двигателя

Залейте:
охлаждающую жидкость;
масло в картер двигателя;
масло в коробку передач.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Моменты затяжек резьбовых соединений см. в приложении 3. Окончательно затягивайте резьбовые крепления опор силового агрегата и деталей передней подвески после установки автомобиля на пол (перед затяжкой качните два-три раза переднюю часть автомобиля).

3. После установки двигателя на автомобиль отрегулируйте приводы воздушной и дроссельной заслонок карбюратора, привод сцепления, а также углы установки передних колес.

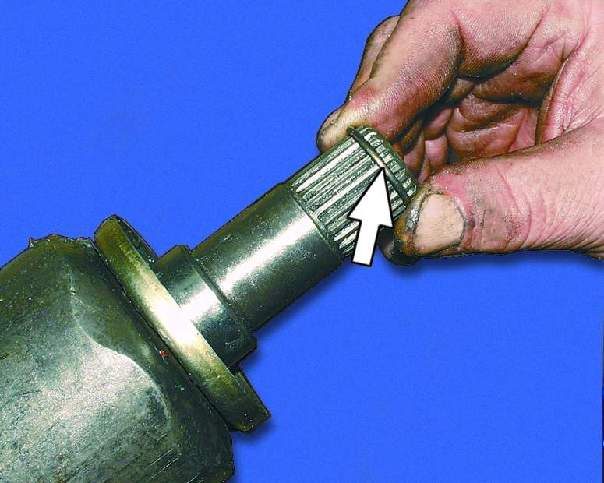

2. При подсоединении приводов передних колес к коробке передач замените стопорные кольца на шлицевых хвостовиках внутренних шарниров.

Не устанавливайте бывшие в употреблении стопорные кольца на шлицевые хвостовики шарниров - это может привести к отсоединению приводов передних колес от коробки передач во время движения.

4. Пустите двигатель и проверьте, нет ли подтекания топлива, масла и охлаждающей жидкости. Проверьте давление масла. Послушайте двигатель, он должен работать ровно, без посторонних шумов и стуков. Проверьте работу контрольных ламп в комбинации приборов.
