11.6. Система выпуска отработавших газов

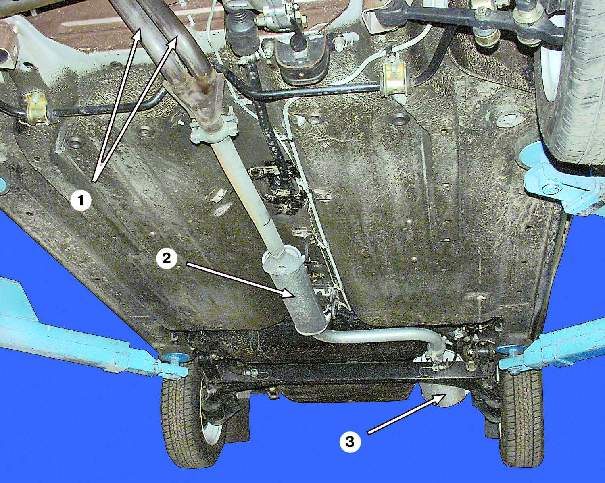

1 - приемная труба глушителя
2 - глушитель первой ступени (резонатора)
3 - основной глушитель

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Затормозите автомобиль стояночным тормозом и установите упорные бруски под задние колеса. Поднимите и установите на опоры переднюю часть автомобиля.

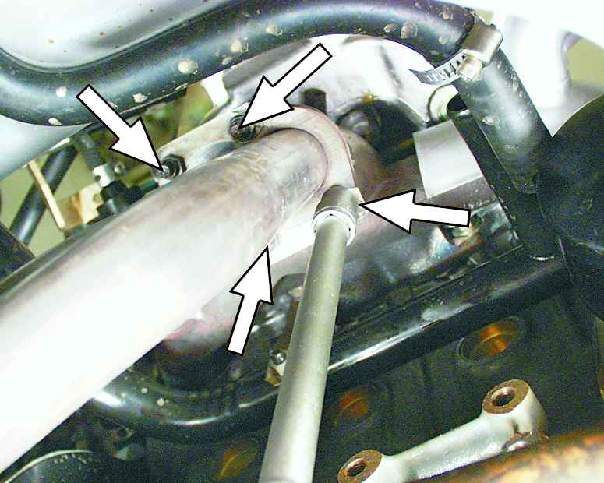

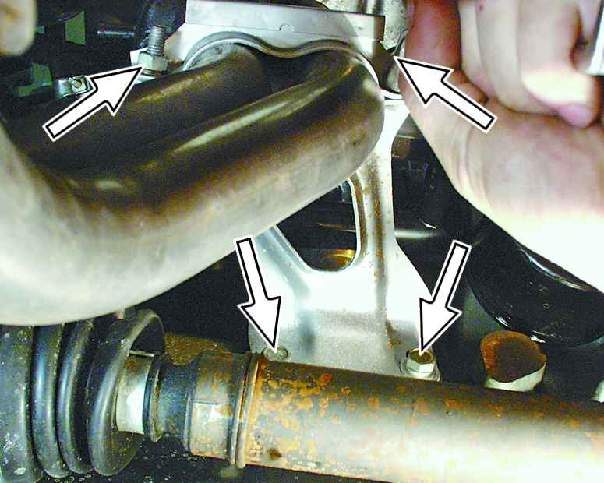

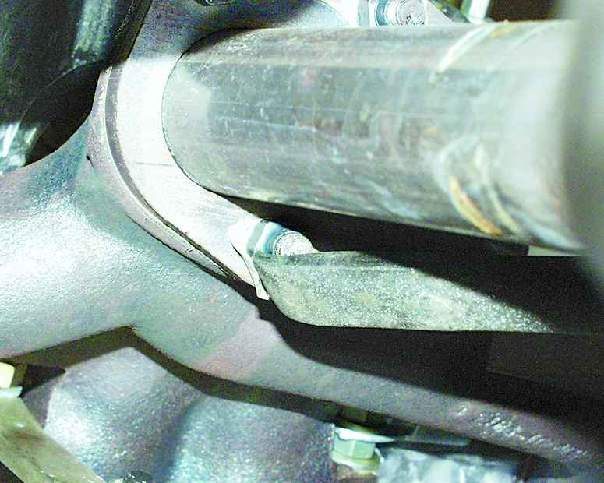

2. Отверните две гайки крепления приемной трубы к кронштейну под днищем автомобиля. Затем отверните два болта крепления кронштейна к кузову и снимите кронштейн.	3. Отогните концы стопорных пластин гаек крепления приемной трубы к выпускному коллектору.	4. Отверните четыре гайки крепления приемной трубы к выпускному коллектору.

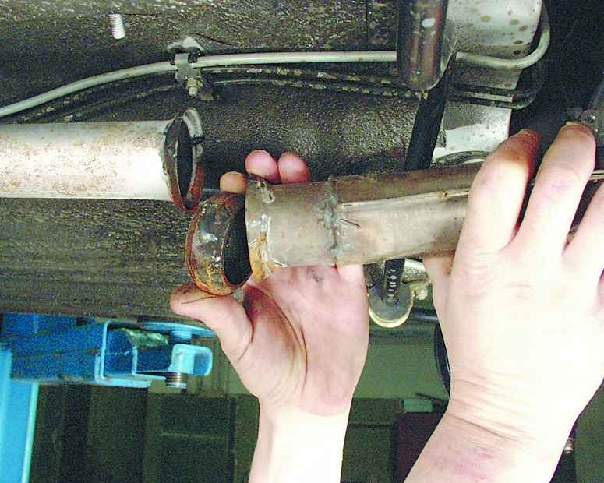

5. Отверните две гайки и снимите хомут.	6. Разъедините приемную трубу глушителя и трубу резонатора, вынув при этом уплотнительное кольцо. Снимите приемную трубу глушителя.
7. Установите приемную трубу глушителя в порядке, обратном снятию. При установке замените гайки крепления приемной трубы к выпускному коллектору и прокладку приемной трубы. Затяните гайки крепления приемной трубы к выпускному коллектору моментом 21–26 Н·м (2,1–2,6 кгс·м).
