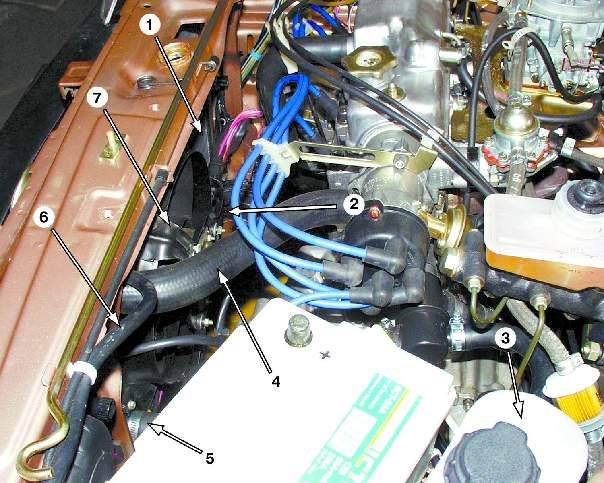

11.5. Система охлаждения
 |
1 - радиатор
2 - пробка сливного отверстия радиатора
3 - расширительный бачок
4 - подводящий шланг радиатора
5 - отводящий шланг
6 - пароотводящий шланг (к расширительному бачку)
7 - кожух с вентилятором
|
Предупреждения
 Перед началом работы
отсоедините провод от клеммы "–" аккумуляторной батареи.
Снятие и установка радиатора
выполняется на холодном двигателе.
Примечания
 |

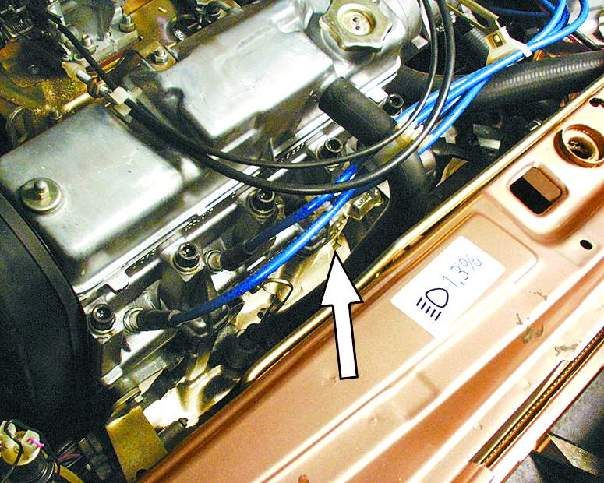

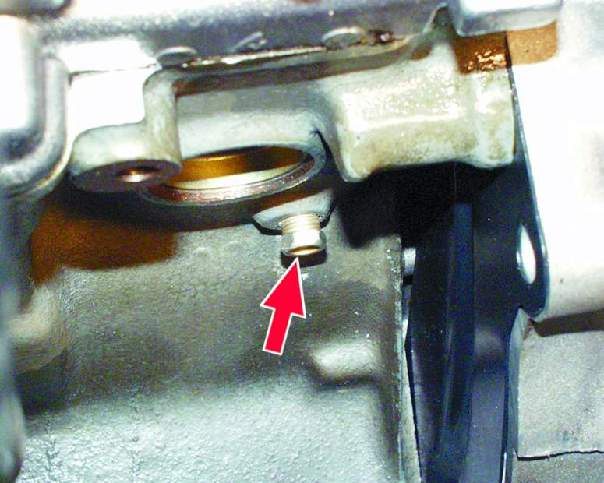

Расположение пробки сливного отверстия охлаждающей жидкости на блоке цилиндров. |
Если вы снимаете вентилятор вместе с радиатором, то операции 6 и 9 выполнять
не надо.
Одной из возможных причин перегрева двигателя может быть засорение радиатора.
В этом случае промойте радиатор водой.
Проверьте герметичность радиатора. Для проверки заглушите патрубки радиатора,
подведите к нему воздух под давлением 0,2 МПа (2 кгс/см2) и опустите
радиатор в ванну с водой на 1 мин. Если появились пузырьки воздуха, то радиатор
негерметичен и его надо заменить.
ПОРЯДОК ВЫПОЛНЕНИЯ
 |
 |
 |
| 1. Отверните болты крепления защиты
картера и снимите ее. |

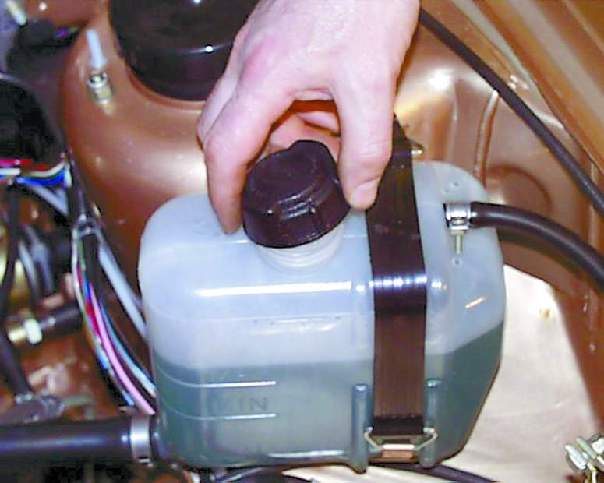

2. Отверните пробку расширительного
бачка и откройте кран отопителя. |
3. Установите под сливное отверстие
емкость, отверните пробку сливного отверстия в блоке цилиндров и слейте
из блока охлаждающую жидкость. |
 |
 |
 |

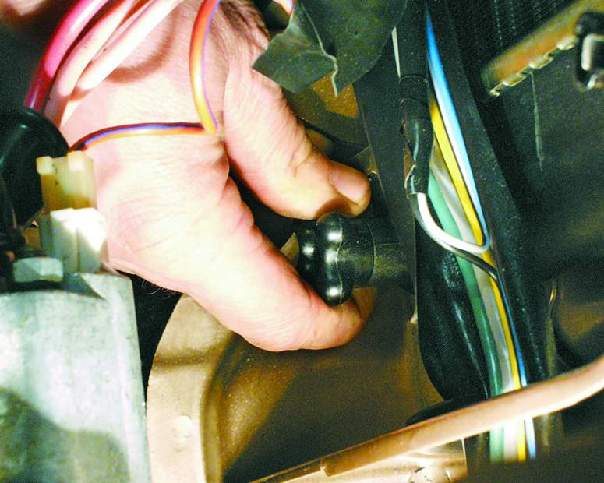

| 4. Установите емкость под сливное
отверстие, отверните пробку сливного отверстия радиатора и слейте
охлаждающую жидкость из радиатора. |

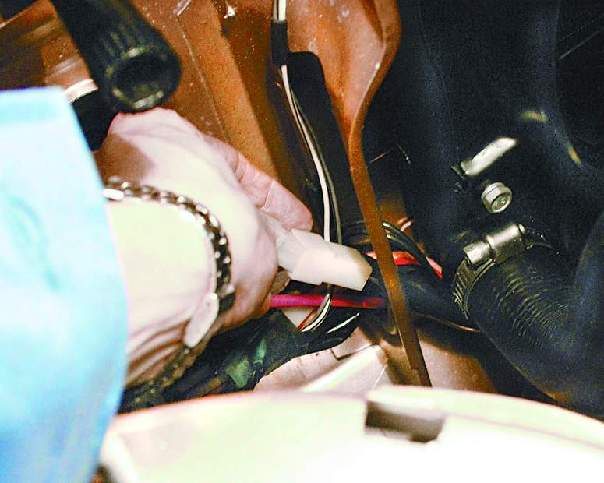

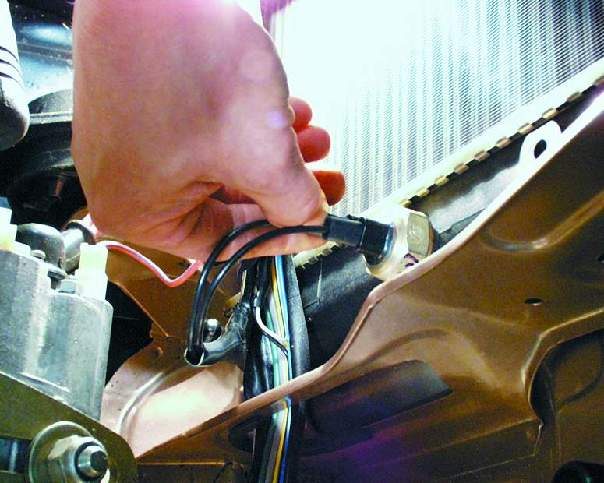

5. Отсоедините провода от датчика
включения электровентилятора. |

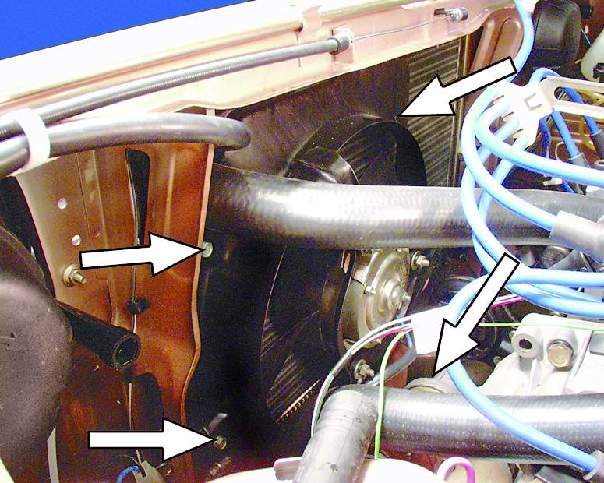

6. Отверните два болта и две гайки
крепления кожуха электровентилятора. |
 |
 |
 |

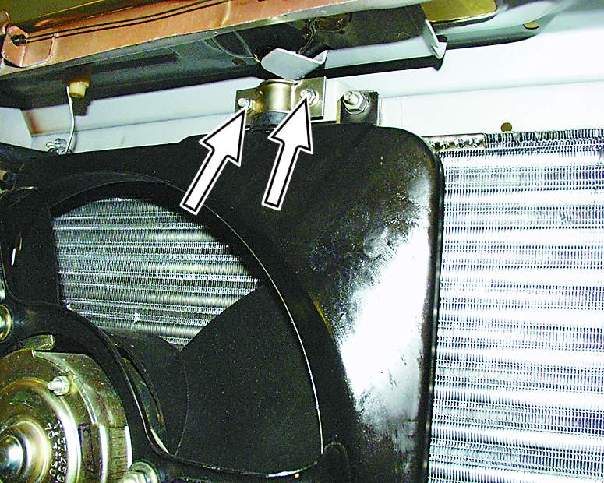

| 7. Отверните две гайки крепления
и снимите кронштейн. |
8. Отсоедините колодку с проводами
от электродвигателя вентилятора. |
9. Наклоните кожух с электровентилятором
в сторону двигателя и выньте его из моторного отсека. |
 |
 |
 |

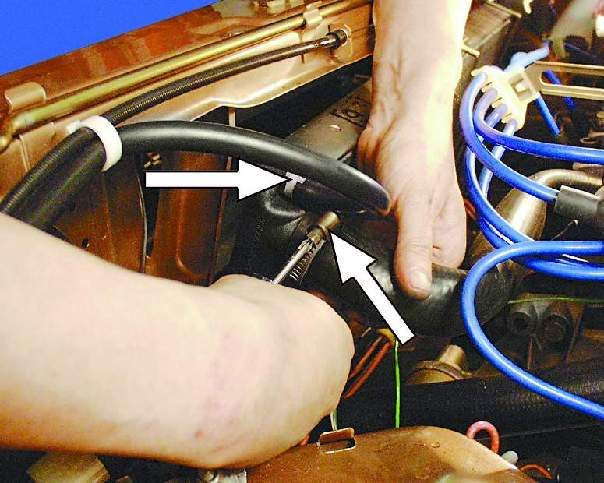

| 10. Ослабьте хомуты крепления и
отсоедините два верхних шланга от радиатора. |

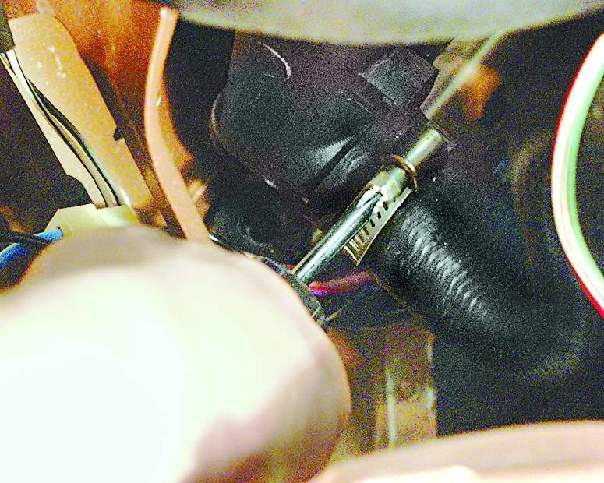

11. Отсоедините нижний шланг от
радиатора. |

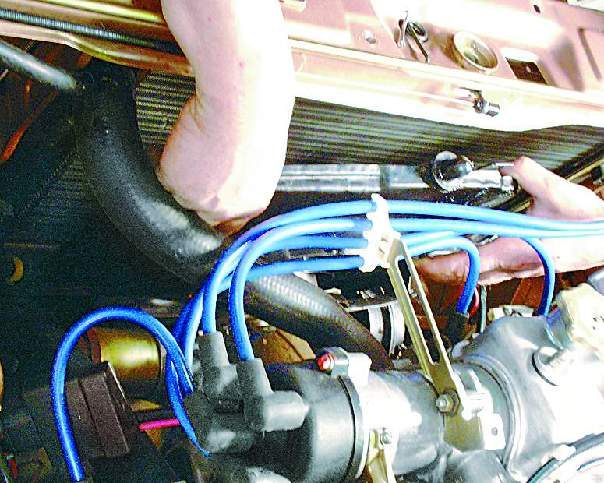

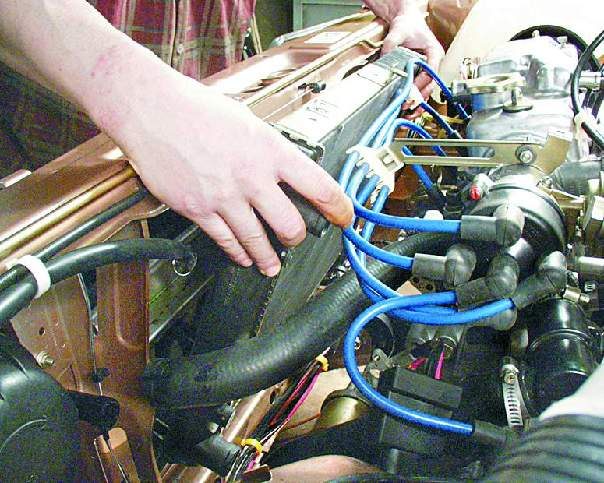

12. Наклоните радиатор в сторону
двигателя и выньте его из моторного отсека. |
|
|
