11.3.11. Снятие и установка топливного насоса

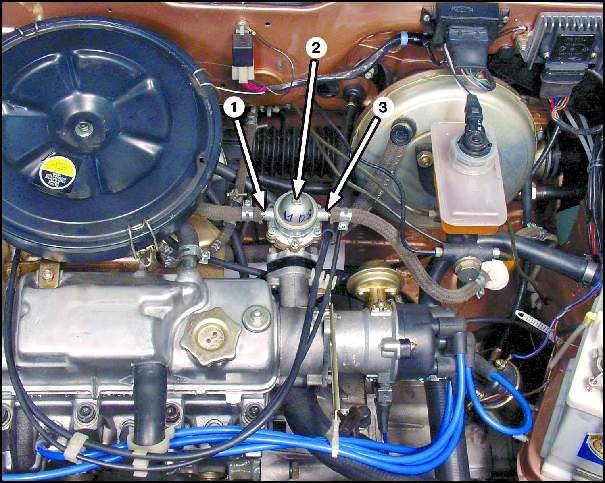

Топливный насос:

1 - нагнетательный патрубок насоса
2 - топливный насос
3 - всасывающий патрубок насоса

Перед началом:

отсоедините провод от клеммы "–" аккумуляторной батареи.

Примечание

После замены прокладки или проставки насоса отрегулируйте величину выступания толкателя.

ПОРЯДОК ВЫПОЛНЕНИЯ

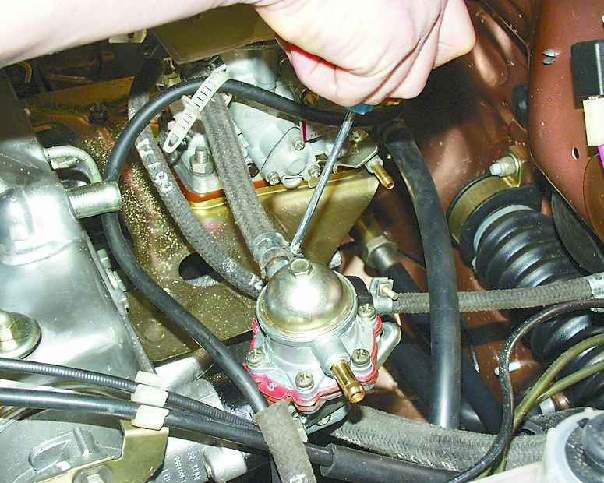

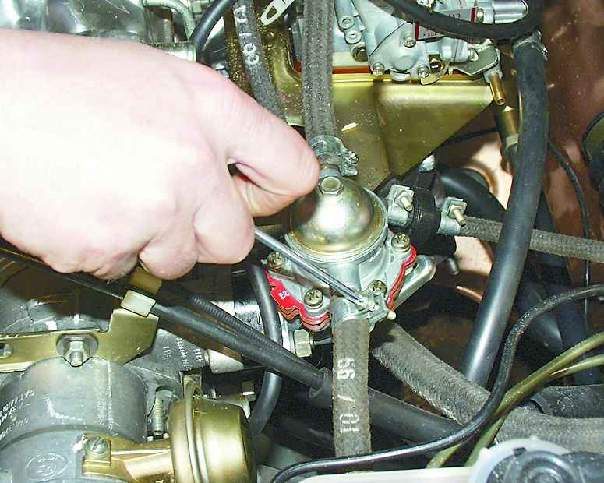

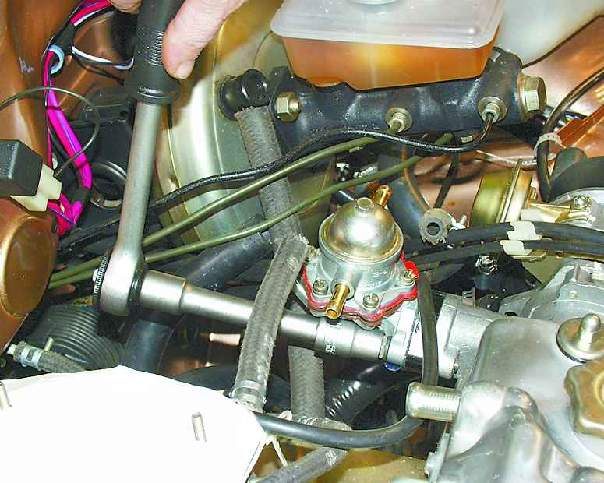

1. Ослабьте затяжку хомута и отсоедините шланг подачи топлива к топливному насосу.	2. Ослабьте затяжку хомута и отсоедините шланг подачи топлива от топливного насоса к карбюратору.	3. Отверните две гайки крепления топливного насоса.

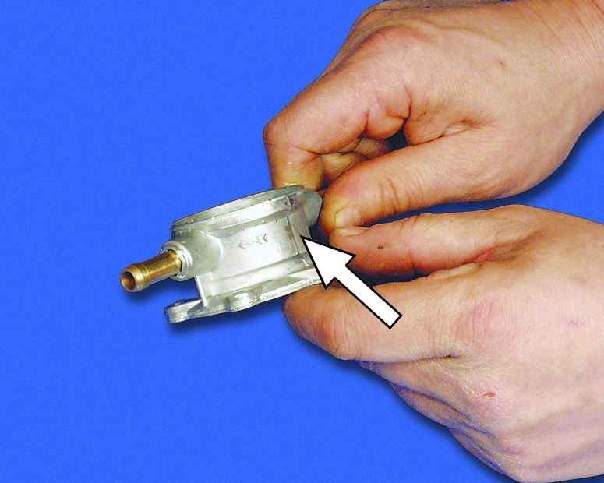

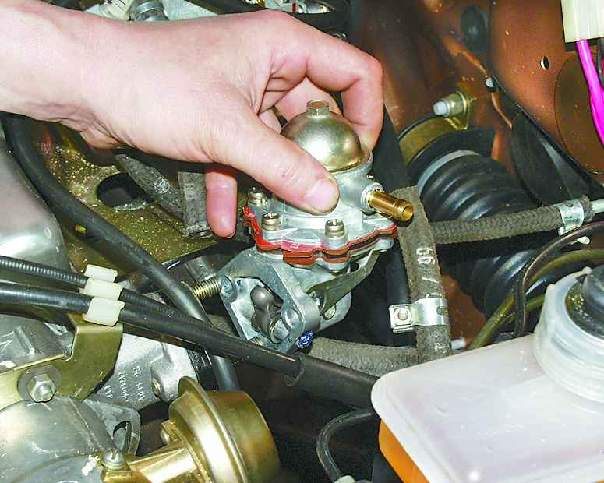

4. Аккуратно (чтобы не повредить прокладку) снимите топливный насос.	5. Установите насос в порядке, обратном снятию. На корпус топливного насоса нанесена стрелка, указывающая направление потока топлива. Она должна быть направлена в сторону карбюратора.
