3.10.1. Снятие и установка на автомобиле

Головку цилиндров снимают с двигателя на автомобиле, если для устранения неисправности не нужно снимать сам двигатель или если требуется только удалить нагар с поверхностей камеры сгорания и клапанов. Снимать головку цилиндров с двигателя необходимо в следующем порядке:

— слейте охлаждающую жидкость из радиатора и блока цилиндров и снимите воздушный фильтр;

— отсоедините провода от аккумуляторной батареи, свечей зажигания и от датчика указателя температуры охлаждающей жидкости; отсоедините трос привода воздушной заслонки от карбюратора;

— ключом 67.7812.9514 выверните свечи зажигания и датчик температуры охлаждающей жидкости;

— отсоедините тяги привода дроссельной заслонки от промежуточного рычага на крышке головки цилиндров и снимите крышку;

Рис. 3–19. Проверка совпадения установочной метки на звездочке распределительного вала с меткой на корпусе подшипников: 1 —метка на звездочке; 2 — метка на корпусе подшипников

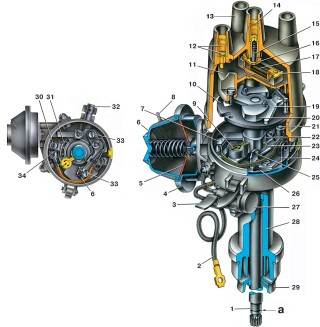

Рис. 8–22. Распределитель зажигания 0.3706: 1 — валик распределителя зажигания; 2 — провод подвода тока к распределителю зажигания; 3 — защелка крепления крышки; 4 — корпус вакуумного регулятора; 5 — диафрагма; 6 — крышка вакуумного регулятора; 7 — тяга вакуумного регулятора; 8 — патрубок для вакуумного шланга от карбюратора; 9 — смазочный фитиль (фильц) кулачка; 10 — опорная (ведомая) пластина регулятора опережения зажигания; 11 — ротор распределителя зажигания; 12 — боковой электрод с клеммой для провода к свече зажигания; 13 — крышка распределителя зажигания; 14 — центральная клемма для провода от катушки зажигания; 15 — центральный угольный электрод с пружиной; 16 — центральный контакт ротора; 17 — резистор для подавления радиопомех; 18 — наружный контакт ротора; 19 — ведущая пластина центробежного регулятора; 20 — грузик центробежного регулятора опережения зажигания; 21 — ось рычажка; 22 — кулачок прерывателя; 23 — рычажок прерывателя; 24 — стойка с контактами прерывателя; 25 — контакты прерывателя; 26 — подвижная пластина прерывателя; 27 — конденсатор; 28 — корпус распределителя зажигания; 29 — маслоотражательная муфта валика; 30 — стопорная пластина подшипника; 31 — подшипник подвижной пластины прерывателя; 32 — корпус масленки; 33 — винты крепления стойки с контактами прерывателя; 34 — винт клеммового зажима; а — канавка для отличия распределителей зажигания 30.3706; б — паз для перемещения стойки с контактамиРис. 8–22. Распределитель зажигания 0.3706: 1 — валик распределителя зажигания; 2 — провод подвода тока к распределителю зажигания; 3 — защелка крепления крышки; 4 — корпус вакуумного регулятора; 5 — диафрагма; 6 — крышка вакуумного регулятора; 7 — тяга вакуумного регулятора; 8 — патрубок для вакуумного шланга от карбюратора; 9 — смазочный фитиль (фильц) кулачка; 10 — опорная (ведомая) пластина регулятора опережения зажигания; 11 — ротор распределителя зажигания; 12 — боковой электрод с клеммой для провода к свече зажигания; 13 — крышка распределителя зажигания; 14 — центральная клемма для провода от катушки зажигания; 15 — центральный угольный электрод с пружиной; 16 — центральный контакт ротора; 17 — резистор для подавления радиопомех; 18 — наружный контакт ротора; 19 — ведущая пластина центробежного регулятора; 20 — грузик центробежного регулятора опережения зажигания; 21 — ось рычажка; 22 — кулачок прерывателя; 23 — рычажок прерывателя; 24 — стойка с контактами прерывателя; 25 — контакты прерывателя; 26 — подвижная пластина прерывателя; 27 — конденсатор; 28 — корпус распределителя зажигания; 29 — маслоотражательная муфта валика; 30 — стопорная пластина подшипника; 31 — подшипник подвижной пластины прерывателя; 32 — корпус масленки; 33 — винты крепления стойки с контактами прерывателя; 34 — винт клеммового зажима; а — канавка для отличия распределителей зажигания 30.3706; б — паз для перемещения стойки с контактами

— поверните коленчатый вал до совмещения метки на шкиве с длинной меткой на крышке привода распределительного вала (см. рис. 8–22), а метки на звездочке распределительного вала — с меткой на корпусе подшипников распределительного вала (см. рис. 3–19);

— отсоедините шланг от трубки подвода жидкости к отопителю, а от выпускного коллектора — кронштейн крепления трубки отвода жидкости из отопителя;

— отсоедините шланги от карбюратора, впускного трубопровода и от выпускного патрубка охлаждающей рубашки головки цилиндров;

— отсоедините от выпускного коллектора защитный щиток стартера и приемную трубу глушителей;

......  ПРИМЕЧАНИЕ Выпускной коллектор и впускной трубопровод с карбюратором лучше оставить на головке. Их можно снять позже при разборке головки цилиндров.

— отпустите колпачковую гайку натяжителя цепи, отожмите монтажной лопаткой шток натяжителя и зафиксируйте его колпачковой гайкой;

— снимите звездочку распределительного вала и корпус подшипников вместе с распределительным валом;

— отверните болты крепления головки цилиндров к блоку и снимите головку.

Для того, чтобы снова установить и закрепить головку на блоке цилиндров, проведите описанные операции в обратной последовательности, при этом:

— не забудьте поставить прокладку головки цилиндров и прокладку крышки головки;

Рис. 3–16. Порядок затягивания болтов головки цилиндров

Рис. 3–18. Порядок затягивания гаек корпуса подшипников распределительного вала

— затяните болты крепления головки в последовательности, указанной на рис. 3–16, а гайки шпилек корпуса подшипников распределительного вала — в последовательности, указанной на рис. 3–18.

Болты крепления головки цилиндров затягивайте в два приема:

— предварительным моментом 33,3–41,16 Н·м (3,4–4,2 кгс·м) болты 1–10;

— окончательным моментом 95,94–118,38 Н·м (9,79–12,08 кгс·м) болты 1–10 и моментом 30,67–39,1 Н.м (3,13–3,99 кгс.м) болт 11.

При установке цепи обращайте внимание на совпадение установочных меток (см. рис. 3–19 и рис. 8–22). Натягивайте цепь, как указано в подразделе "Распределительный вал и его привод".

При установке крышки головки цилиндров с прокладкой, гайки крепления крышки затягивайте моментом не более 7,85 Н.м (0,8 кгс.м), чтобы не вызвать разрыв прокладки по крепежным отверстиям и коробление крышки. При ремонте двигателя прокладку крышки рекомендуется заменять новой.

После установки головки цилиндров проверьте и отрегулируйте момент зажигания.
