3.10.9. Пружины

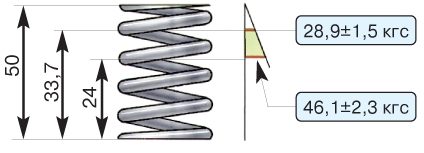

Рис. 3–48. Основные данные для проверки наружной пружины клапана

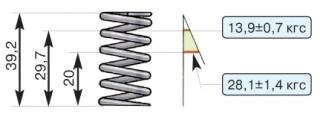

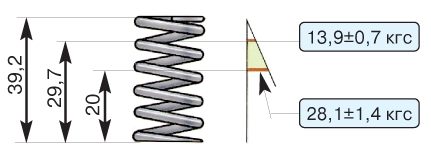

Рис. 3–49. Основные данные для проверки внутренней пружины клапана

Убедитесь, нет ли на пружинах трещин и не снизилась ли упругость пружин, для чего проверьте деформацию пружин под нагрузкой (рис. 3–48, 3–49, 3–50).

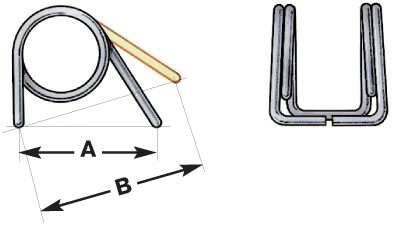

Рис. 3–50. Схема проверки пружины рычага: А — размер в свободном состоянии; В — размер под нагрузкой

Для пружин рычагов (рис. 3–50) размер А (пружина в свободном состоянии) должен быть 35 мм,  а размер В под нагрузкой 51–73,5 Н (5,2–7,5 кгс) — 43 мм.
