3.10.6. Направляющие втулки клапанов

Проверьте зазор между направляющими втулками и стержнем клапана, измерив диаметр стержня клапана и отверстие направляющей втулки.

Монтажный зазор для новых втулок: 0,022–0,055 мм — для впускных клапанов и 0,029–0,062 мм — для выпускных клапанов; максимально  допустимый предельный зазор (при износе) 0,15 мм.

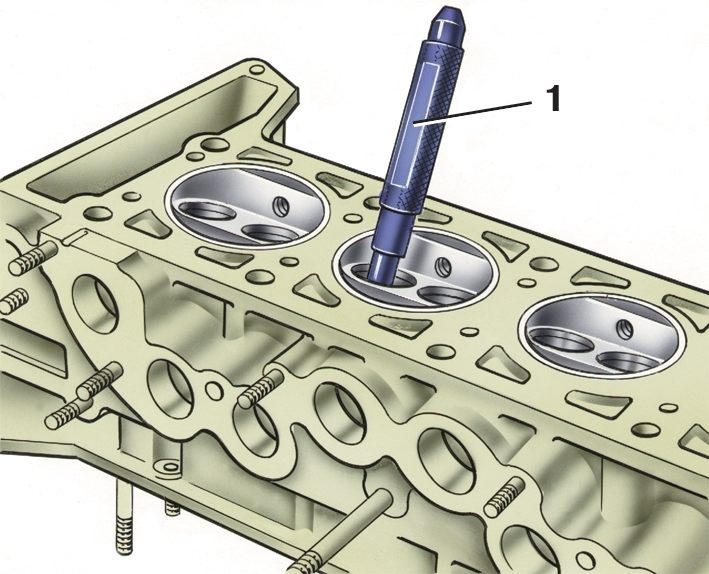

Рис. 3–47. Выпрессовка направляющих втулок: 1 – оправка А.60153/R

Если увеличенный зазор между направляющей втулкой и клапаном не может быть устранен заменой клапана, замените втулки клапанов, пользуясь  оправкой А.60153/R (рис. 3–47).

Для замены двух направляющих втулок впускного и выпускного клапанов цилиндров № 1 и № 4 отверните две шпильки крепления корпуса подшипников распределительного вала, так как они мешают установке оправки.

Запрессовывайте направляющие втулки с надетым стопорным кольцом до упора кольца в плоскость головки цилиндров.

После запрессовки разверните отверстия в направляющих втулках развертками А.90310/1 (для втулок впускных клапанов) и А.90310/2 (для втулок  выпускных клапанов). Затем прошлифуйте седло клапана и доведите ширину рабочей фаски до нужных размеров,как указано выше.
