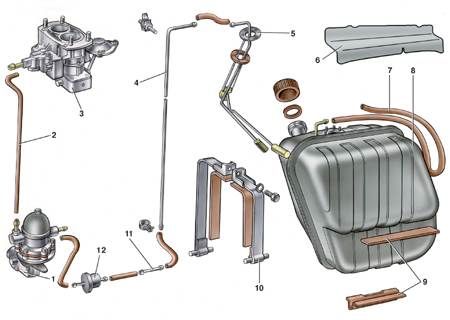

4.14.3. Топливный бакПриборы подачи топлива
в карбюратор
1 – топливный насос;
2 – шланг к карбюратору;
3 – карбюратор;
4 – задняя трубка;
5 – датчик указателя уровня и резерва топлива;
6 – предохранительный щиток; |
7 – трубка вентиляции бака;
8 – топливный бак;
9 – прокладки;
10 – хомут крепления топливного бака;
11 – передняя трубка;
12 – фильтр тонкой очистки топлива |
Снятие и установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Cлейте из бака бензин. |
| 2. Cнимите щиток 6. |
| 3. Cнимите шланги, соединяющие топливный бак
с наливной горловиной, отсоедините провода и шланг от датчика 5 уровня
топлива, отверните болты крепления и снимите бак 8. |
| 4. Установку топливного бака производите в обратном
порядке. |
|
Очистка и контроль
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите с бака датчик уровня топлива. Для
удаления загрязнений и отложений промойте бак бензином. Затем струей
горячей воды промойте и пропарьте бак от остатков бензина. |
| 2. Тщательно осмотрите бак по линии стыка и
убедитесь в отсутствии течи. Обнаруженную течь запаяйте мягким припоем.
|
| 3. Паять можно только хорошо промытый и пропаренный
бак, не содержащий паров бензина, чтобы не было воспламенения при
пайке. |
|
|
