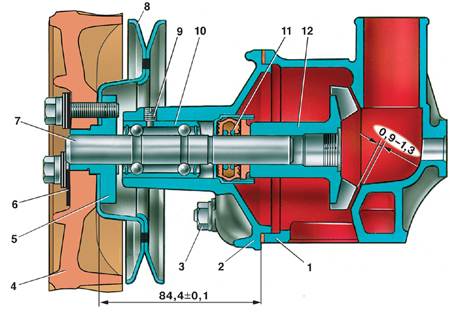

4.12.4. Насос охлаждающей жидкостиПродольный разрез насоса
охлаждающей жидкости
1 – корпус;
2 – крышка;
3 – гайка крепления крышки насоса;
4 – вентилятор;
5 – ступица шкива;
6 – накладка; |
7 – валик;
8 – шкив;
9 – стопорный винт подшипника;
10 – подшипник;
11 – сальник;
12 – крыльчатка |

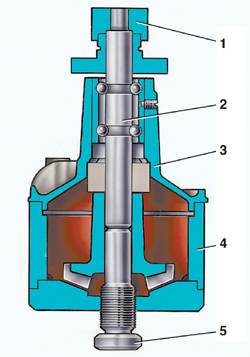

Напрессовка крыльчатки на валик насоса приспособлением
А.60430
|
|
1 – опора;
2 – валик насоса;
3 – крышка корпуса насоса;
4 – стакан;
5 – установочный винт |
Разборка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отсоедините корпус 1 насоса
от крышки 2. |
|
2. Закрепите крышку в тисках,
используя прокладки, и снимите крыльчатку с валика съемником А.40026. |
|
3. Снимите ступицу 2 шкива вентилятора
с валика при помощи съемника А.40005/1/5 (1 – крышка корпуса насоса,
3 – съемник). |
| 4. Выверните стопорный винт 9 и
выньте подшипник с валиком насоса. |
| 5. Удалите сальник 11 из крышки
2 корпуса. |
|
Контроль
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Проверьте осевой зазор в подшипнике. Он
не должен превышать 0,13 мм при нагрузке 49 Н (5 кгс), особенно если
отмечался значительный шум насоса. При необходимости подшипник замените.
|
| 2. Сальник насоса и прокладку между насосом
и блоком цилиндров при ремонте рекомендуется заменять. |
| 3. Осмотрите корпус и крышку насоса, деформации
или трещины не допускаются. |
|
Сборка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установите оправкой сальник, не допуская
перекоса, в крышку корпуса. |
| 2. Запрессуйте подшипник с валиком в крышку
так, чтобы гнездо стопорного винта совпало с отверстием в крышке корпуса
насоса. |
| 3. Заверните стопорный винт подшипника и зачеканьте
контуры гнезда, чтобы винт не ослабевал. |
| 4. Напрессуйте с помощью приспособления А.60430
на валик ступицу шкива, выдержав размер 84,4±0,1 мм. Если ступица
из металлокерамики, то после снятия ныапрессовывать только новую. |
| 5. Напрессуйте крыльчатку на валик с помощью
приспособления А.60430, обеспечивающего технологически зазор между
лопатками крыльчатки и корпусом насоса 0,9–1,3 мм. |
| 6. Соберите корпус насоса с крышкой, установив
между ними прокладку. |
|
|
