4.11.5. Проверка механизма натяжения ремня

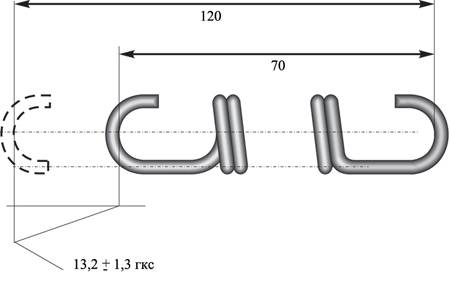

Основные данные для проверки натяжной пружины

Рабочая поверхность натяжного ролика должна быты гладкой, без забоин и заусенцев. Шариковый подшипник натяжного ролика должен вращаться плавно, без заеданий.

Упругость натяжной пружины должна находиться в пределах, указанных на рисунке.

При меньшей упругости пружину замените.
