| 1. Установите головку цилиндров
на доску А.60335. |
| 2. Отсоедините выпускной патрубок
охлаждающей рубашки и патрубок отвода жидкости к отопителю. Отсоедините
выпускной коллектор и впускной трубопровод с карбюратором (одновременно
удаляется заборник горячего воздуха). |
| 3. Снимите рычаги 11 клапанов,
освобождая их от пружин. Снимите пружины рычагов. |
 |

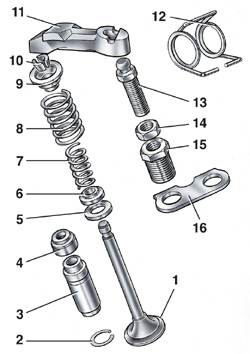

4. Установите приспособление
А.60311/R, как показано на рисунке (1 – приспособление А.60311/В;
2 – монтажная доска). Сожмите пружины клапанов и освободите сухари.
Взамен переносного приспособления А.60311/В можно применять также
стационарное приспособление 02.7823.9505. |
| 5. Снимите пружины клапанов с тарелками
и опорными шайбами. Поверните головку цилиндров и выньте с нижней
стороны клапаны. |
| 6. Снимите маслоотражательные колпачки
с направляющих втулок. |
| 7. Выверните свечи зажигания ключом
67.7812.9515. Сборку головки цилиндров производите в обратной последовательности.
|
