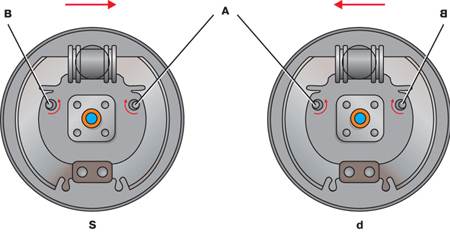

10.2.7. Регулировка зазора между колодками и барабаномСхема регулировки зазора между колодками и тормозным
барабаном
А – регулировочные эксцентрики передних колодок;
В – регулировочные эксцентрики задних колодок; |
S – левое колесо;
d – правое колесо. Верхними стрелками показано направление движения автомобиля |
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Нажмите на педаль тормоза с усилием 98–117
(10–12 кгс), чтобы обеспечить плотное прилегание колодок к барабану.
|
| 2. Удерживая колодки в этом положении, поверните
за шестигранные головки эксцентрики А и В (см. рис. Схема
регулировки зазора между колодками и тормозным барабаном) в указанном
направлении до их соприкосновения с колодками. |
| 3. Отпустите педаль и поверните регулировочные
эксцентрики в обратном направлении примерно на 10°. |
| 4. Резко нажмите на педаль тормоза 3–4 раза
и при отпущенной педали, вращением вывешенных колес, проверьте отсутствие
задевания колодок за барабан. |
| 5. Проверьте при пробном выезде эффективность
действия тормозов, величину свободного и полного хода педали тормоза. |
| 6. Необходимо проехать 5–7 км, не пользуясь
тормозами, и, остановившись, на ощупь убедиться в том, что тормозные
барабаны не нагреваются. При сильном нагреве барабанов повторите регулировку. |
| 7. Если не удается установить необходимый зазор
между колодками и барабаном, замените тормозные колодки и вновь отрегулируйте
зазор. |
|
|
|
