7. Трансмиссия

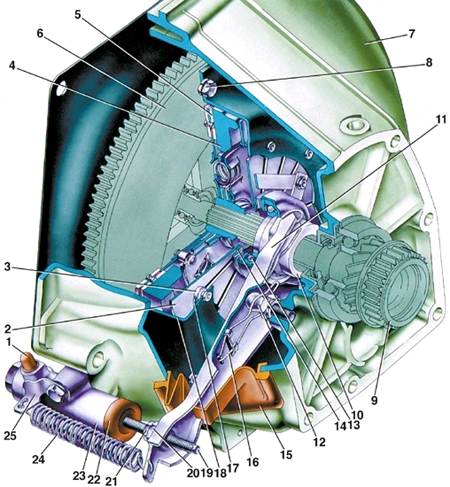

Сцепление в сборе

1 – штуцер для прокачки;
2 – нажимная пружина сцепления;
3 – ступенчатая заклепка нажимной пружины;
4 – нажимной диск;
5 – ведомый диск;
6 – маховик;
7 – картер сцепления;
8 – болт крепления кожуха сцепления к маховику;
9 – первичный вал коробки передач;
10 – муфта подшипника выключения сцепления;
11 – вилка выключения сцепления;
12 – шаровая опора вилки выключения сцепления;

13 – подшипник выключения сцепления;
14 – упорный фланец нажимной пружины;
15 – чехол вилки выключения сцепления;
16 – пружина вилки;
17 – опорное кольцо нажимной пружины;
18 – кожух сцепления;
19 – толкатель вилки выключения сцепления;
20 – регулировочная гайка;
21 – контргайка;
22 – защитный колпачок;
23 – цилиндр привода выключения сцепления (рабочий цилиндр);
24 – оттяжная пружина вилки;
25 – скоба оттяжной пружины

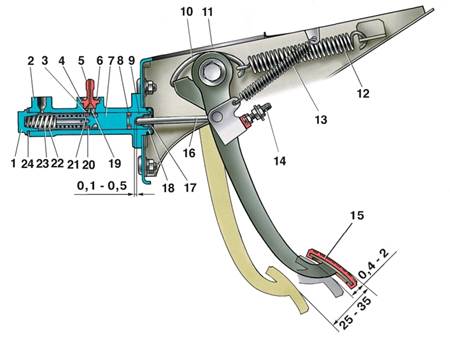

Педаль и главный цилиндр привода сцепления

1 – пробка;
2 – корпус главного цилиндра;
3 – перепускное (компенсационное) отверстие;
4 – прокладка штуцера;
5 – штуцер;
6 – стопорная пружинная шайба;
7 – поршень главного цилиндра;
8 – уплотнительное кольцо;
9 – поршень толкателя;
10 – крючок;
11 – кронштейн педалей сцепления и тормоза;
12 – пружина сервопривода педали сцепления;

13 – оттяжная пружина педали сцепления;
14 – ограничитель хода педали сцепления;
15 – педаль сцепления;
16 – толкатель поршня;
17 – защитный колпачок;
18 – стопорное кольцо;
19 – впускное отверстие;
20 – уплотнительное кольцо (кольцевой клапан);
21 – перепускное отверстие поршня;
22 – рабочая полость цилиндра;
23 – пружина;
24 – прокладка

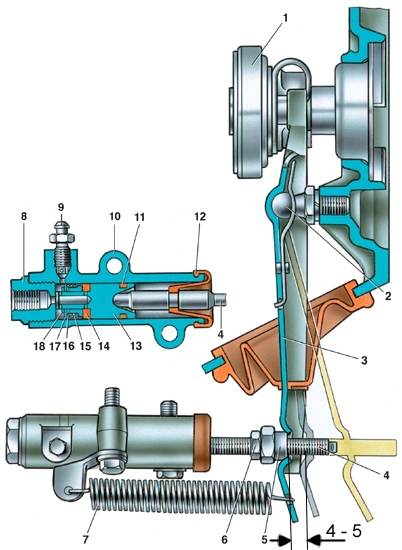

Рабочий цилиндр и вилка выключения сцепления

1 – подшипник выключения сцепления;
2 – шаровая опора;
3 – вилка выключения сцепления;
4 – толкатель;
5 – регулировочная гайка;
6 – контргайка;
7 – оттяжная пружина;
8 – пробка корпуса;
9 – штуцер для прокачки;

10 – корпус цилиндра;
11 – уплотнительное кольцо;
12 – защитный колпачок;
13 – поршень;
14 – уплотнитель;
15 – тарелка;
16 – пружина;
17 – опорная шайба;
18 – стопорное кольцо

На автомобиле установлено однодисковое, сухое, постоянно замкнутое сцепление, с центральной нажимной диафрагменной пружиной и гасителем крутильных колебаний на ведомом диске.

Ведущая часть сцепления – неразборный узел, включает в себя кожух 18 (см. рис. Сцепление в сборе) сцепления, нажимный диск 4 и диафрагменную нажимную пружину 2. Кожух сцепления крепится к маховику 6 установочными штифтами и болтами 8. Нажимный диск 4 соединен с кожухом 18 тремя парами стальных пластин, каждая из которых одним концом приклепана к кожуху, а другим – к нажимному диску. Через фиксаторы нажимный диск соединяется с наружной кромкой диафрагменной пружины 2, которая опирается на два кольца 17 круглого сечения, неподвижно закрепленных на кожухе ступенчатыми заклепками 3.

Ведомый диск 5 – стальной, имеет радиальные прорези, которые делят его на двенадцать секторов, отогнутых в разные стороны. К секторам диска, независимо друг от друга, крепятся заклепками фрикционные накладки. Для гашения крутильных колебаний ведомый диск соединен со ступицей при помощи гасителя крутильных колебаний (демпфера).

Привод выключения сцепления гидравлический. Он состоит из главного цилиндра 2 (см. рис. Педаль и главный цилиндр привода сцепления), цилиндра выключения сцепления 10 (см. рис. Рабочий цилиндр и вилка выключения сцепления), вилки 3 и подшипника 1 выключения сцепления, резервного бачка и педали сцепления с сервопружиной. Бачок и цилиндры привода соединены между собой трубопроводами.

С июня 1972 г. по ноябрь 1978 г. на описываемых автомобилях устанавливался кронштейн педалей сцепления и тормоза, выпускаемый специально для этих моделей. С декабря 1978 г. устанавливается кронштейн, унифицированный по месту крепления, для автомобилей с вакуумным усилителем и без него. На унифицированных кронштейнах устанавливается педаль сцепления с автомобиля ВАЗ 2103.
