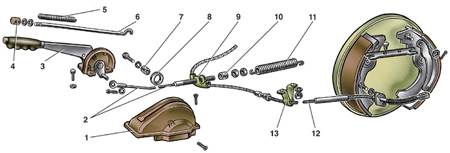

10.8. Стояночный тормозДетали привода стояночного тормоза
1 – чехол;
2 – передний трос;
3 – рычаг;
4 – кнопка;
5 – пружина тяги;
6 – тяга защелки;
7 – втулка; |
8 – ролик;
9 – направляющая заднего троса;
10 – распорная втулка;
11 – оттяжная пружина;
12 – задний трос;
13 – кронштейн заднего троса
|
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установив рычаг привода стояночного тормоза
в крайнее нижнее положение, отсоедините концы тросов от рычагов привода
тормозных колодок (см. подраздел
10.6.1). |
| 2. Ослабив контргайку 4 (см. рис. Привод
стояночного тормоза) и регулировочную гайку 5, снимите оттяжную
пружину 11 (рис. Детали привода стояночного
тормоза), затем полностью отверните контргайку и гайку. |
| 3. Отсоедините кронштейны 13 троса от пола
кузова и задний наконечник троса от щита тормоза; снимите кронштейны
и задний трос. |
| 4. Снимите ролик 8 со втулкой 7, затем защитный
чехол рычага и рычаг в сборе, а также передний трос. |
| 5. Вынув шплинт и сняв упорную шайбу, отсоедините
передний трос от рычага привода ручного тормоза. |
| 6. Устанавливайте стояночный тормоз в последовательности,
обратной снятию, с последующей его регулировкой (см. подраздел
10.2.3). |
| 7. При установке смажьте консистентной смазкой
ЛИТОЛ-24 или ЛСЦ-15 направляющую заднего троса, ось рычага, втулку
ролика и наконечник переднего троса. |
|
|
|
