1. Снимите следующие компоненты:
- Накладку порога двери задка;
- Заднее сиденье;
- Левую и правую боковую обивку;
- Боковую накладку заднего сиденья;
- Накладку порога задней двери;
- Переднюю нижнюю боковую накладку;
- Облицовки проема передней и задней двери;
- Нижнюю накладку центральной стойки;
- Плечевой фиксатор (якорь) ремня безопасности переднего сиденья;
- Верхнюю облицовку центральной стойки;
- Регулятор ремня безопасности по высоте;
- Оба наружных фиксатора (якоря) ремней безопасности заднего
сиденья;
- Накладку третьей стойки;
- Накладку задней стойки;
- Верхние ручки;
- Накладку передней стойки и козырьки с кронштейнами;
- Внутреннее зеркало заднего вида;
- Передний и задний фонари освещения салона;
- Облицовку проема двери задка;
- Молдинг верхнего люка;
2. Снимите переключатель управления, сняв крышку. Открепите крышку
от корпуса, отверните крепление выключателя. Разъедините разъем

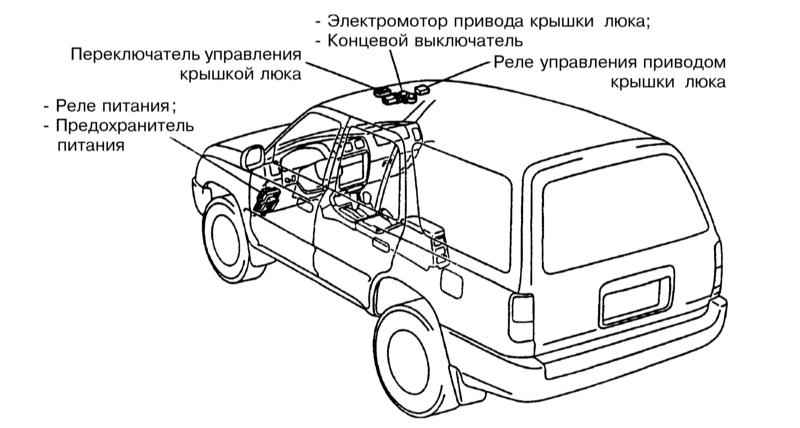

и снимите выключатель с кронштейном (обратитесь к иллюстрации выше).
3. Снимите клипсы крепления панели потолка.
4. Демонтируйте реле управления приводом крышки верхнего люка и
отсоедините от него разъем.
5. Отверните болты крепления привода с кронштейном. Снимите привод
и разъедините разъем.
6. Снимите накладки люка. Поддев с внутренней стороны, отцепите
клипсы накладок.
7. Снимите стекло люка. Отверните гайки и снимите шайбы. Всего должно
быть шесть шайб. Стекло снимается вверх.
8. Снимите туннель привода.
9. Снимите ветроотбойник.
10. Отсоедините дренажный шланг и снимите корпус крышки люка.
11. Отрегулируйте желоб привода крышки люка. Отверткой сдвиньте
тягу вперед или назад для совмещения двух меток.
12. Отрегулируйте и установите узел привода следующим образом:
a. Отверните винт и снимите крышку кулачковой
пластины;
b. Отверните большой винт, снимите шайбы;
c. Поверните приводной вал отверткой так, чтобы
совместить точечные метки на корпусе и шестерне;
d. Установите крышку кулачковой пластины, закрепив
ее винтом;
e. Установите узел привода и закрепите четырьмя
болтами;
f. Присоедините разъем.
13. Установите реле управления приводом вместе с кронштейном, присоедините
разъем.
14. Установите оставшиеся детали в порядке, обратном снятию.
|
