13.21. Снятие и установка защелок, замковых цилиндров и дверных ручек
|
Во избежание получения порезов
рук о края технологических окон в дверной раме работайте в перчатках!
|
|
|
1. На моделях, оборудованных электроприводными стеклоподъемниками
и единым замком, отсоедините отрицательный провод от батареи.
|
|
Если установленная
на автомобиле стереосистема оборудована охранным кодом, прежде
чем отсоединять батарею удостоверьтесь в том, что располагаете
правильной комбинацией для ввода аудиосистемы в действие!
|
2. Снимите с двери панель внутренней обивки и пластиковый влагозащитный
экран (см. Раздел
Снятие и установка панелей внутренней обивки дверей).
|
|
Сборка защелки замка
|
|
1. Подсвечивая себе фонариком, постарайтесь определить
порядок подключения к защелке исполнительных штоков. Отсоедините шток(и)
от замка.
2. На моделях, оборудованных дверными активаторами, отсоедините соответствующую
электропроводку.
|

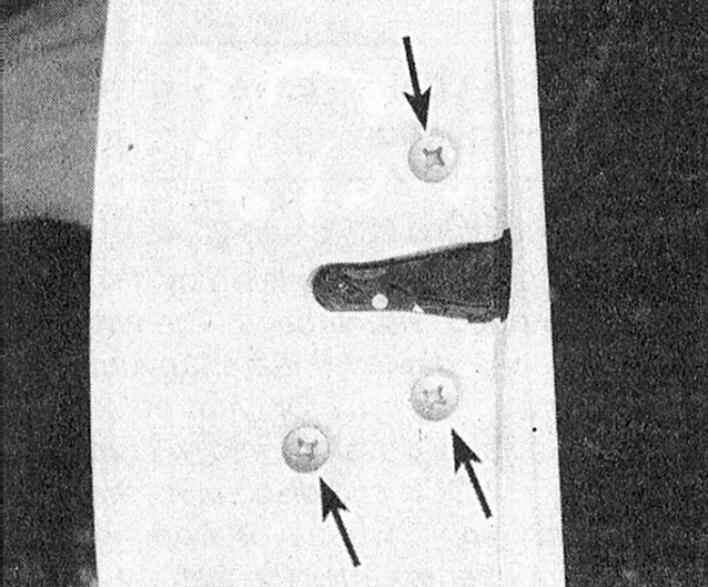

3. Выверните крепежные винты
(обратитесь к сопроводительной иллюстрации) и снимите сборку
защелки с двери.
|
6 Установка производится в обратном порядке. Проследите за надежностью
затягивания крепежа.
|
|
Наружная ручка и цилиндр дверного замка
|
|
|

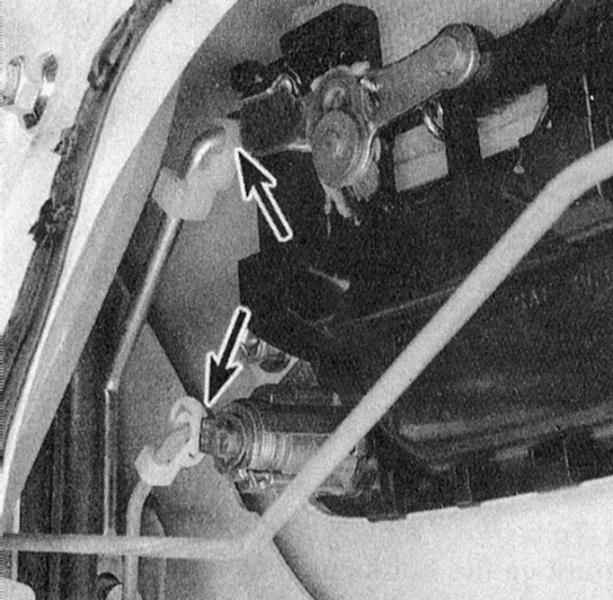

1. Запоминая порядок подключения
компонентов, отсоедините все исполнительные штоки, подведенные
к наружной ручке двери и замковому цилиндру (обратитесь к сопроводительной
иллюстрации).
|
|

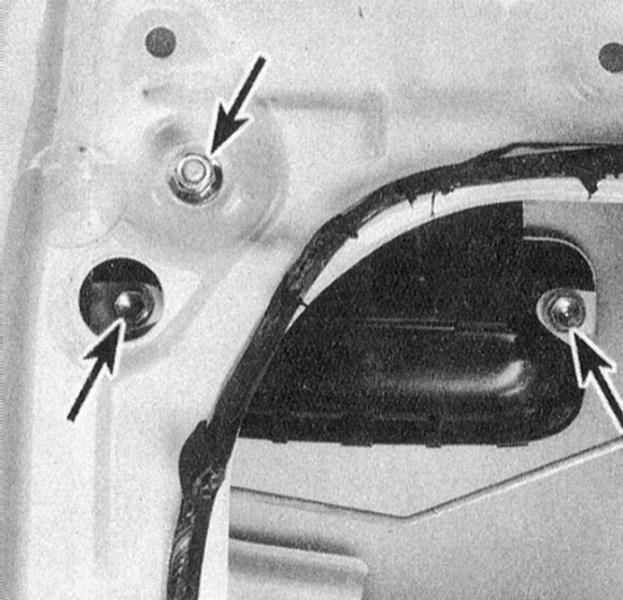

2. Выверните крепежные болты
(обратитесь к сопроводительной иллюстрации) и снимите с двери
наружную ручку.
|
3. Установка производится в обратном порядке. Проследите за надежностью
затягивания болтов.
|
|
Внутренняя ручка
Снятие внутренней ручки производится в процессе демонтажа панели внутренней
обивки двери (см. Раздел
Снятие и установка панелей внутренней обивки дверей).
|
