13.12. Снятие и установка переднего и заднего бамперов

В ходе выполнения процедур снятия и установки бамперов полезной окажется помощь ассистента.

Передний бампер

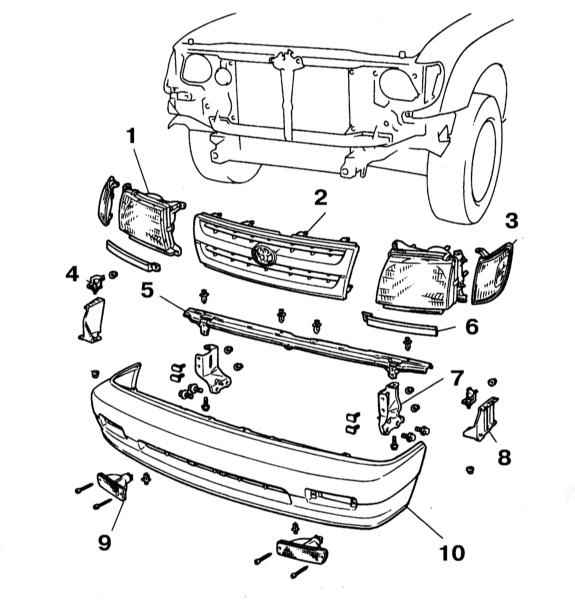

Детали установки переднего бампера


1 — Блок-фара 2 — Декоративная решетка 3 — Передний габаритный огонь 4 — Кронштейн опоры бампера 5 — Центральный держатель	6 — Дистанционная планка 7 — Рычаг переднего бампера 8 — Боковая опора 9 — Указатель поворота 10 — Спойлер

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите декоративную решетку радиатора (см. Раздел Снятие и установка декоративной решетки радиатора).
2. Снимите указатели поворотов (см. Бортовое электрооборудование).
3. Выверните болты рычагов бампера и болты крепления бампера к кузовным элементам (обратитесь к иллюстрации выше).
4. Установка производится в обратном порядке.

Задний бампер

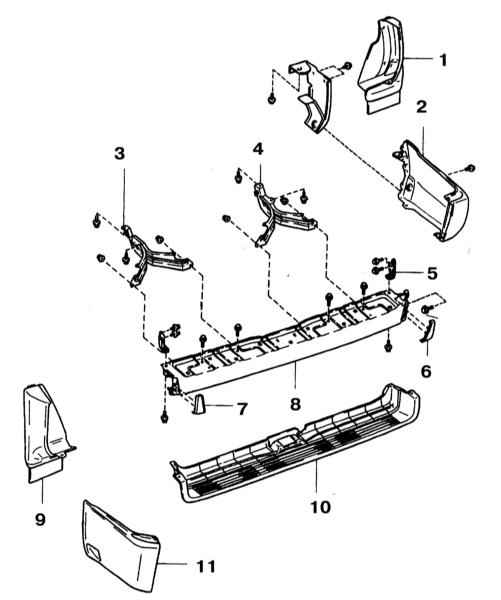

Детали установки заднего бампера


1 — Правый задний грязеотбойник 2 — Правая боковая накладка бампера 3 — Левый рычаг бампера 4 — Правый рычаг бампера 5 — Кронштейн опоры бампера	6,7 — Уплотнитель 8 — Задний бампер 9 — Левый задний грязеотбойник 10 — Накладка бампера 11 — Левая боковая накладка бампера

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Если не планируете производить замену заднего бампера и его опорных кронштейнов, отболтите кронштейны от несущей рамы автомобиля (обратитесь к иллюстрации выше).
2. Если бампер подлежит замене, отболтите от него кронштейны.
3. Детали установки заднего бампера представлены.
4. Установка производится в обратном порядке. Проследите за надежностью затягивания/защелкивания крепежных элементов.
