9.4.2.5. Тормозная колодка
|
|
- Если накладка изношена сверх предела, замените башмак.
- Если одна из тормозных накладок изношена до предела, следует одновременно заменить все накладки.

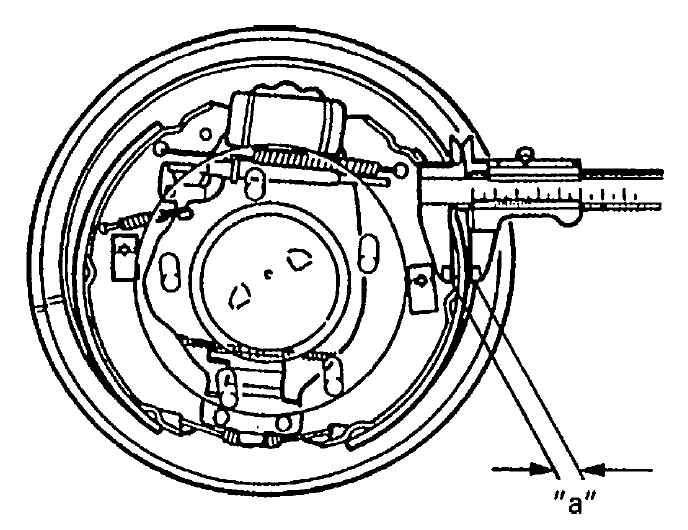

- Толщина тормозной колодки "a":
- стандарт: 6.5 мм (0.24 дюймов)
- предел износа: 3.0 мм (0.12 дюймов)
|
Никогда не полируйте накладку наждачной бумагой. Если полировать ее наждачной бумагой, жесткие частицы с наждачной бумаги останутся на накладке и могут повредить барабан. Когда необходимо исправить накладку, замените ее на новую.
|
|
|
Установка
|
|
- Перед установкой тормозного барабана, проверьте внешний диаметр тормозной колодки (3). Если он не соответствует приведенному ниже значению, отрегулируйте его в соответствии с техническими условиями, повернув регулятор (4). Внешний диаметр тормозной колодки: "a" — 219.4 - 219.7 мм (8.638 - 8.650 дюймов).
|
1 — стопорный рычаг
2 — штифт регулятора
|
- Установите тормозной барабан, убедившись, что внутренняя часть тормозного барабана и тормозных колодок свободны от грязи и масла.
- По завершении работ, нажмите на тормозной рычаг с усилием примерно 30 кг (66 фунтов) от трех до десяти раз, чтобы получить необходимый зазор между барабаном и башмаком. Отрегулируйте кабель стояночного тормоза (для регулировки, обратитесь к Разделу
Проверка и регулировка стояночного тормоза в Главе
Тормозная система).
- Установите заднюю центральную консольную коробку.
|

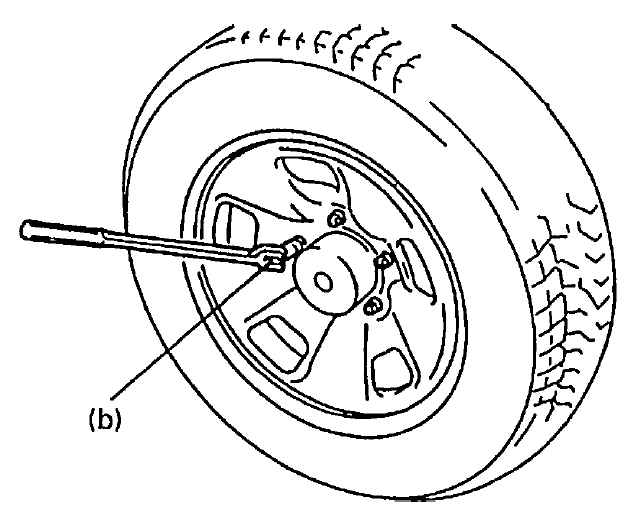

Установите колесо и затяните колесные гайки с указанным крутящим моментом затяжки. Крутящий момент затяжки: колесная гайка (b): 100 Н•м (10.0 кг-м, 72.5 фунтов-фут).
|
- Проверьте и убедитесь, что тормозной барабан не заедает и тормоза работают правильно. Затем снимите транспортное средство с подъемника и выполните проверку тормоза (ножного тормоза и стояночного тормоза).
|
|
Тормозная колодка
Снятие
|
|
- Выполните п. 1 - 5 процедуры снятия Раздела
Тормозной барабан.
|
|
Будьте особенно осторожны, устанавливая возвратную пружину тормозной колодки. Неправильная установка может привести к тому, что пружина соскочит и может стать причиной травмы.
|
|

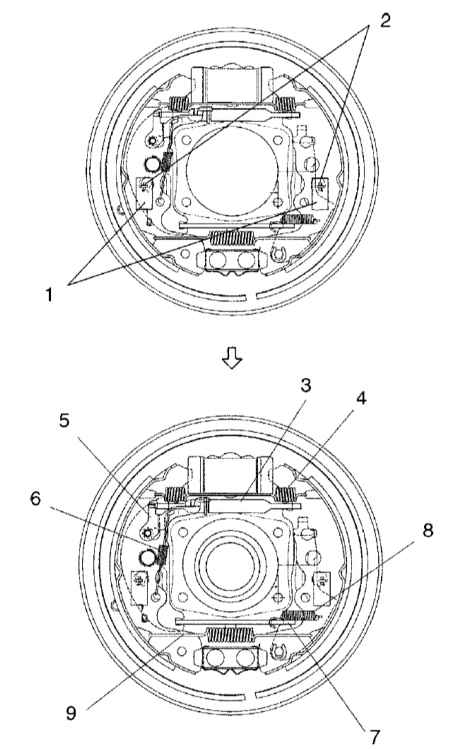

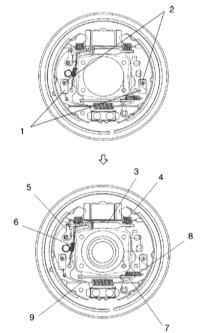

- Снимите пружины, прижимающие башмак (1), отогнув штифты, прижимающие башмак (2).
|
- Снимите верхнюю возвратную пружину (4), сборку регулятора (3), рычаг регулятора (5), пружину рычага регулятора (6), пружина стойки (8), and сойку (7).
- Снимите тормозные колодки и нижнюю возвратную пружину башмака (9).

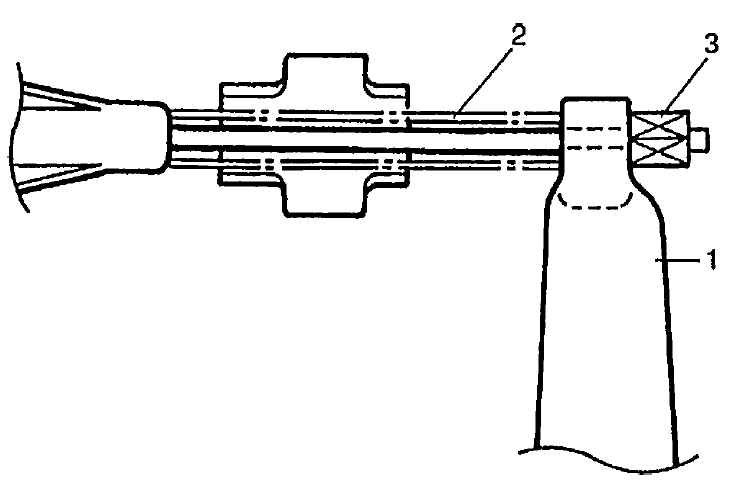

- Снимите тормозные колодки и отсоедините кабель стояночного тормоза (2) с рычага колодки стояночного тормоза (1).
|
3 — патрубок тормозного кабеля
|
|

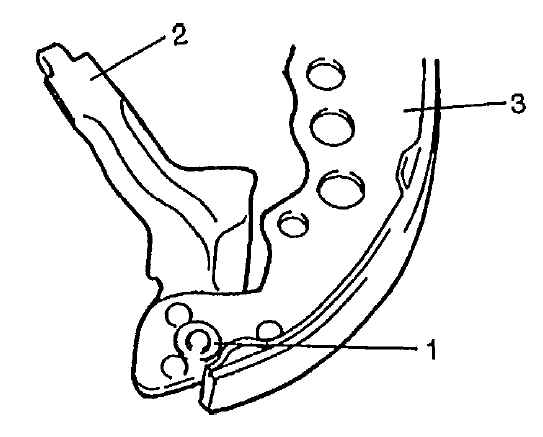

- Снимите рычаг колодки стояночного тормоза (2) и держатель (1) с тормозной колодки (3).
|
|
|
Осмотр
Рычаг стояночного башмака
|

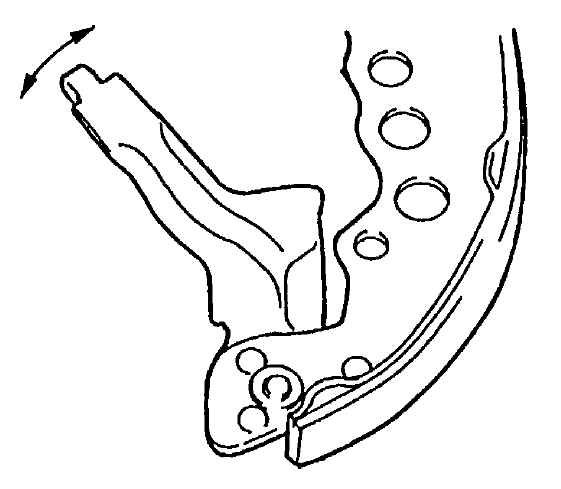

Осмотрите рычаг тормозной колодки и проверьте, свободно ли движение относительно тормозной колодки. Если он неисправен, исправьте или замените.
|
Сборка регулятора
|

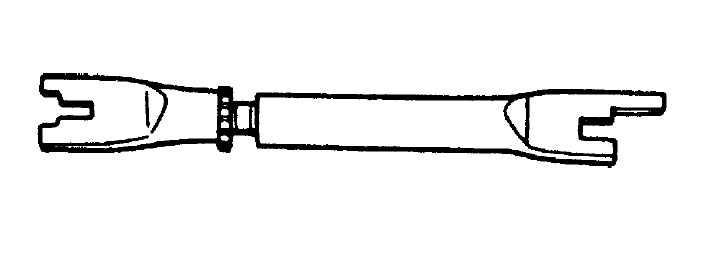

Проверьте резьбу или храповик стойки и регулятор, нет ли износа, застревания и коррозии.
|
Пружины
|
|
- Осмотрите не повреждены и не ослабли ли пружины.
|

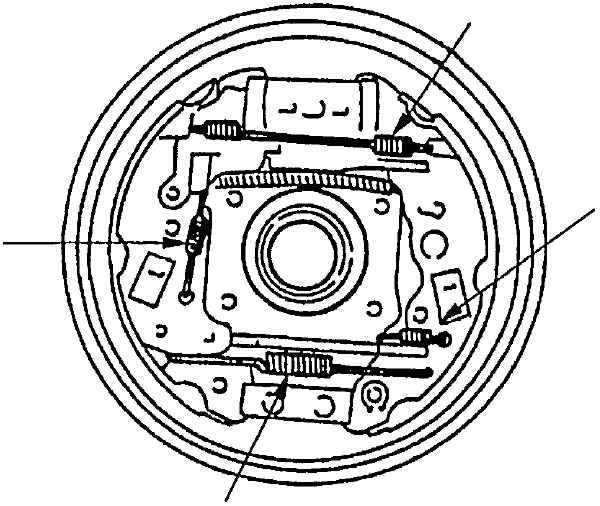

- Осмотрите каждую часть со стрелкой, нет ли ржавчины. Если есть неисправности, замените.
|
|
|
Тормозная колодка
Обратитесь к подразделу Осмотр Раздела Тормозной барабан.
Установка
|
|
- Соберите части в порядке, обратном порядку при снятии.
|

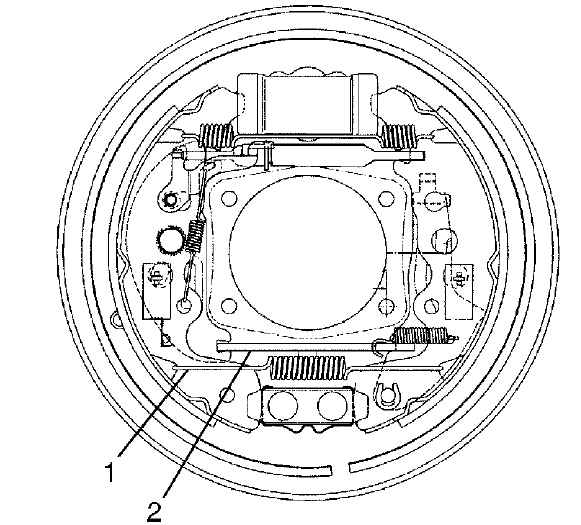

1 — нижняя возвратная пружина
2 — нижняя стойка
|
|

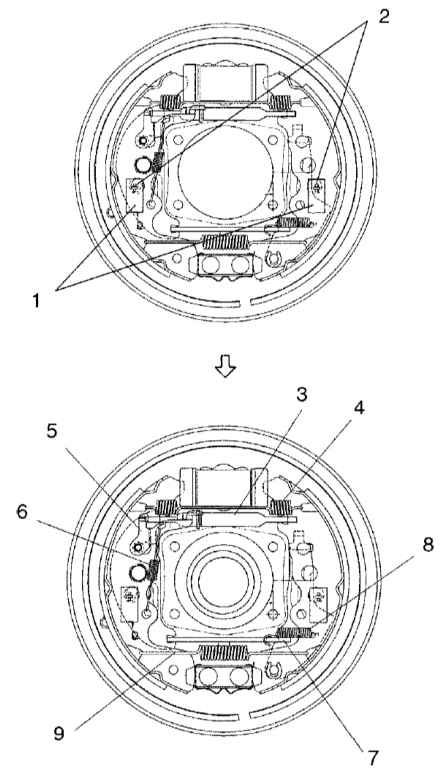

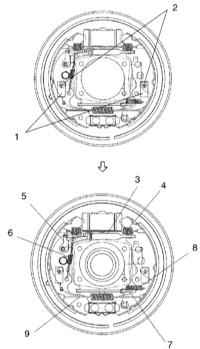

- Установите пружины, удерживающие башмак (1) придавив их на место и поворачивая прижимные штифты (2).
|
- Установите сборку регулятора (3) и верхнюю возвратную пружину башмака (4).
- Установите рычаг регулятора (5), пружину рычага регулятора (6), сборку стойки (7) и пружину стойки (8).
- Установите нижнюю возвратную пружину башмака (9).
- Затем обратитесь к Разделу Тормозной барабан.
|
|
|
