9.4.2.2. Обслуживание транспортного средства

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините отрицательный (-) кабель от батареи.
Застопорите колеса транспортного средства и освободите рычаг стояночного тормоза.
Снимите заднюю центральную консольную коробку.
Отсоедините проволочный вывод переключателя стояночного тормоза у сцепляющей муфты.

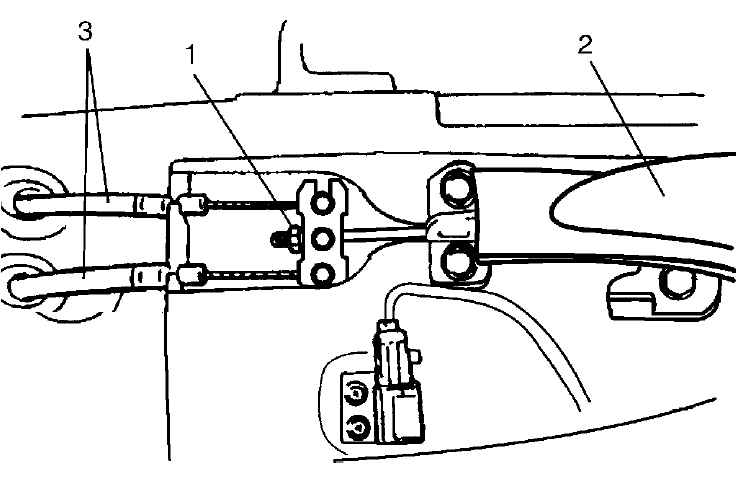

Снимите стопорную гайку кабеля стояночного тормоза (1).

1 — стопорная гайка кабеля стояночного тормоза
2 — рычаг стояночного тормоза
3 — кабель тормоза

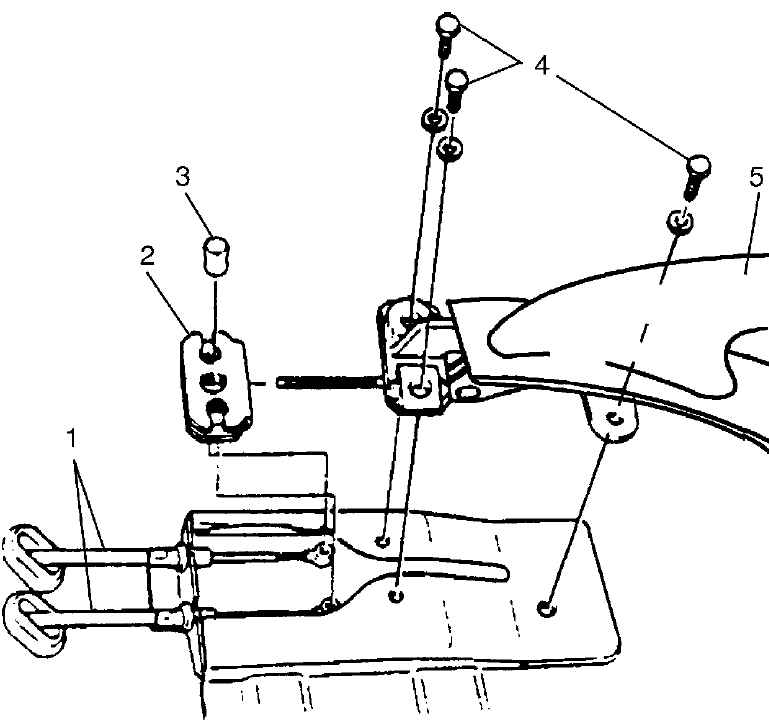

Снимите болты рычага стояночного тормоза (4) и затем снимите сборку рычага стояночного тормоза (5) с балансира (2) и чеки (3).

Снимите балансир с кабеля стояночного тормоза (1).

Не разбирайте переключатель рычага стояночного тормоза. Его следует снимать и устанавливать как единый блок переключателя.

Установка

Процедура установки – это процедура снятия, выполняемая в обратном порядке.

ПОРЯДОК ВЫПОЛНЕНИЯ

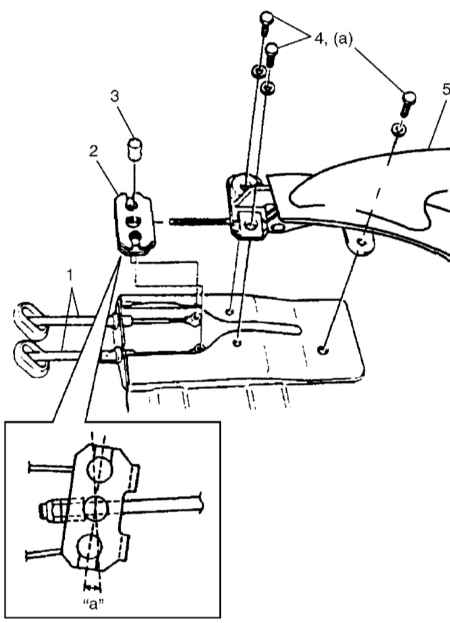

Проверьте угол наклона балансира (2). Угол наклона балансира: "a" — в пределах 15 градусов. Крутящий момент затяжки: болт рычага стояночного тормоза (a) — 26 Н•м (2.6 кг-м, 19.0 фунтов-фут).

1 — кабель стояночного тормоза
2 — угол наклона балансира
3 — чека
4 — болт рычага стояночного тормоза
5 — сборка рычага стояночного тормоза

После того, как установлены все части, рычаг стояночного тормоза необходимо отрегулировать.
Обратитесь к Разделу Проверка и регулировка стояночного тормоза в Главе Тормозная система.
Проверьте нет ли заедания тормозного барабана и правильно ли работает тормозная система.
