4.4.1.3.9. Проверка рулевой колонки и верхнего вала рулевого управления на наличие повреждений при аварии (у не "кабриолета")
|
У попавших в аварию автомобилей с повреждением кузова и срабатыванием подушки безопасности может быть повреждена рулевая колонка или нарушено ее положение.
|
|
|

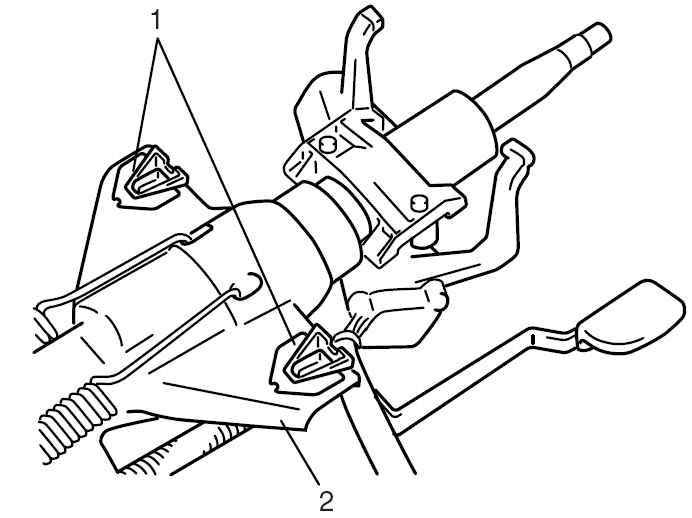

- Проверьте надежность крепления двух капсул (1) к крепежной скобе рулевой колонки. Проверьте зазор между капсулами и крепежной скобой (2) рулевой колонки. С обеих сторон зазор должен составлять 0 мм (0 дюймов). Если есть зазор или капсулы ослаблены, замените рулевую колонку.
|
1 — капсула
2 — крепёжная скоба
|
|

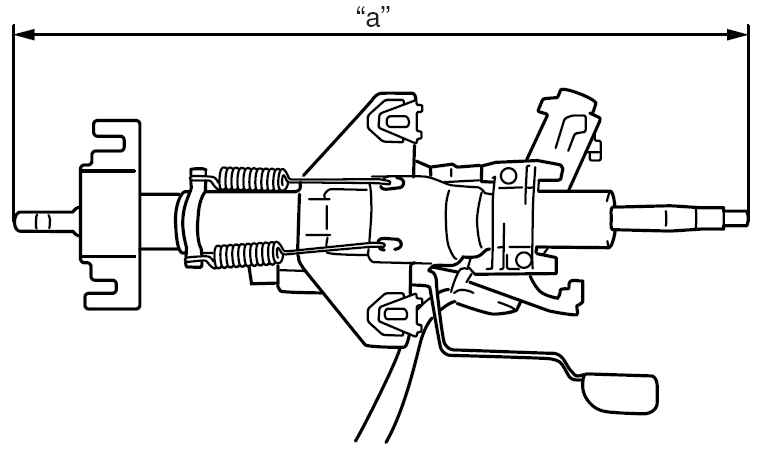

- Измерьте расстояние “a”. Если оно меньше указанной длины, замените колонку на новую. Длина рулевой колонки “a”: 490.3 ± 1.0 мм (19.30 ± 0.04 дюймов).
|
- Проверьте рулевой вал на гладкость вращения. Если обнаружены дефекты, замените рулевую колонку.
- Проверьте рулевой вал и колонку на изгибы, трещины и деформации. Если обнаружены дефекты, замените рулевую колонку.
|

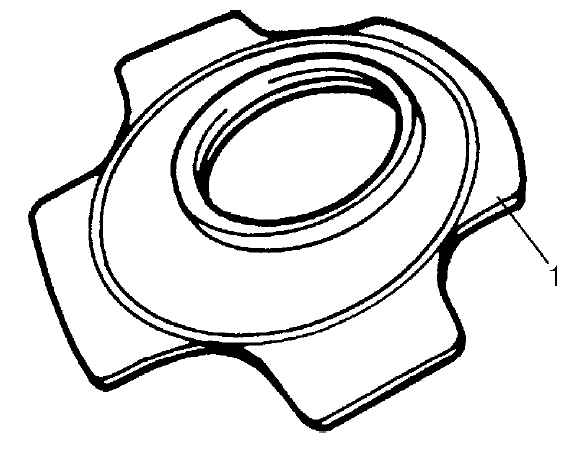

- Проверьте нижний сальник верхнего вала (1) на наличие деформаций или поломок. Если обнаружен дефект, замените.
|
- Проверьте муфты рулевого вала и вал на наличие любых повреждений (трещин, разломов, неисправностей или излишней подвижности). При обнаружении изъянов замените верхний рулевой вал, нижний рулевой вал или рулевую колонку.
|

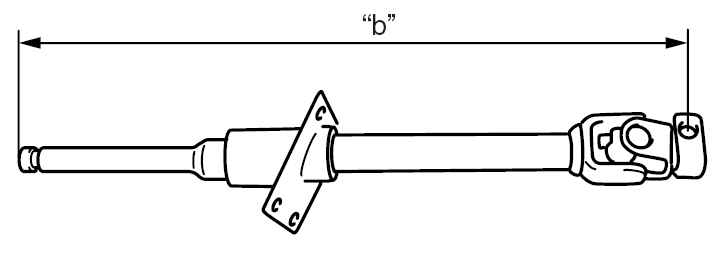

- Измерьте расстояние “b”. Если оно меньше указанной длины, замените верхний рулевой вал на новый. Длина верхнего рулевого вала “b”: 419.0 ± 1.0 мм (16.50 ± 0.04 дюймов).
|
|
|
|
|
