4.4.1.3.5. Рулевая колонка (у кабриолета)
|
Когда рулевая колонка снята с автомобиля, ее очень легко повредить.
Если ее уронить вертикально, может сломаться рулевой вал или могут ослабнуть пластиковые штырьки, которые регулируют длину колонки; если на нее опереться, она может погнуться или деформироваться. Любое из перечисленных повреждений может ухудшить ударопоглощающие свойства колонки.
Ослабляя крепежные болты и гайки рулевой колонки, убедитесь, что рулевая колонка и нижний рулевой вал разъединены. Если до ослабления крепежных болтов и гаек рулевую колонку и нижний рулевой вал не разъединить, это может повредить подшипник нижнего рулевого вала.
|
|
При проведении сервисного обслуживания рулевой колонки или любых установленных на ней узлов необходимо снять рулевое колесо. Но если рулевая колонка снимается только для того, чтобы обеспечить доступ к компонентам панели инструментов, рулевое колесо можно с колонки не снимать.
|
Снятие
|
|
- Отсоедините «минусовой» (–) кабель батареи.
- Снимите рулевое колесо и подрулевые переключатели, если потребуется. См. в данной Главе Разделы
Рулевое колесо
и
Подрулевые переключатели.
- Если рулевое колесо и\или подрулевые переключатели остаются на месте, выполните следующие манипуляции:
- Поверните рулевое колесо так, чтобы передние колеса автомобиля смотрели прямо вперед.
- Поверните выключатель зажигания в положение “LOCK” и выньте ключ.
-

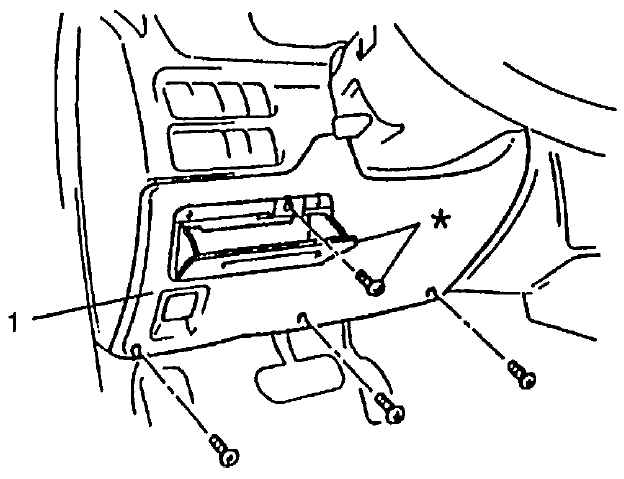

Снимите крышку рулевой колонки (1).
- Отсоедините все кабели следующих узлов:
- Контактной спирали и подрулевых переключателей
- Выключателя зажигания
- Элементов противоугонной системы (если имеются).
|
* — если входят в комплектацию
|
|

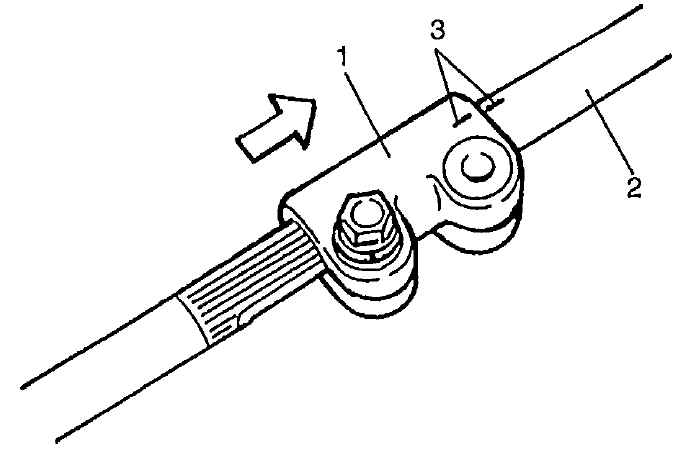

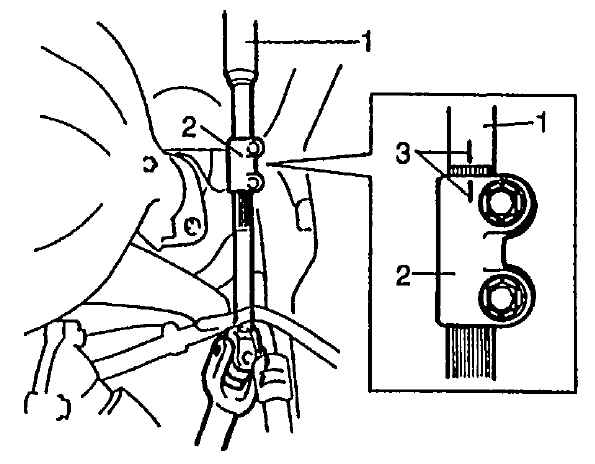

- Нанесите стыковочные метки (3) на муфту вала (2) (со стороны колонки) (1), чтобы по ним правильно установить на место.
|

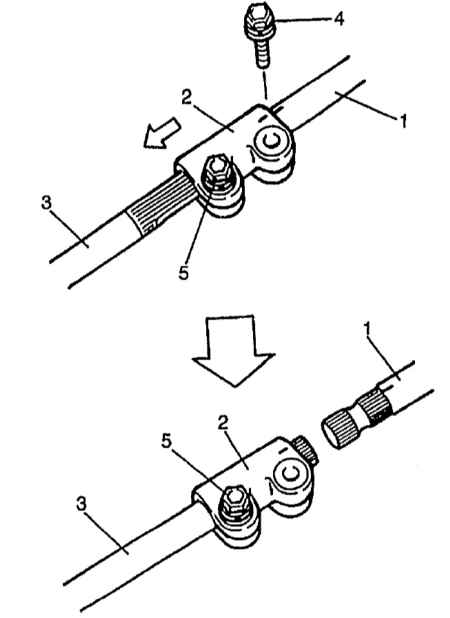

- Отвинтив болт (4) со стороны колонки на муфте вала и ослабив болт (5) со стороны нижнего вала, потяните муфту вала (2) в сторону нижнего вала (как показано стрелками на рисунке ниже).
|
1 — рулевая колонка
2
— нижний вал
3 — нижний рулевой вал
4 — муфта вала
5 — болт
|

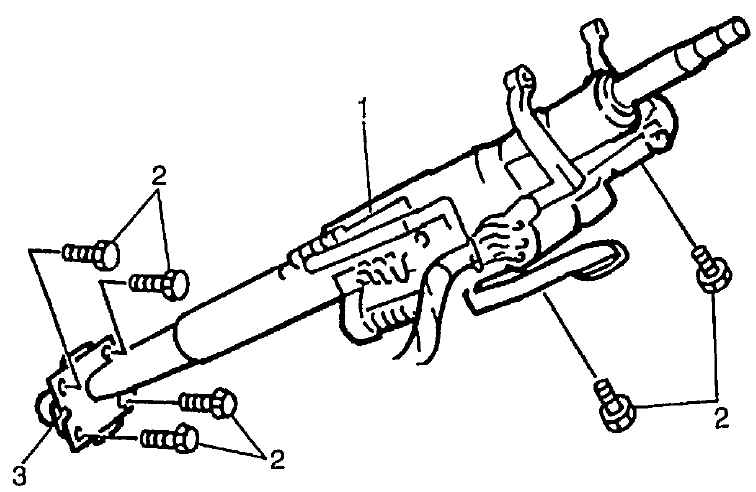

- Отвинтите крепежные болты рулевой колонки (6 штук) (2).
|
1 — рулевая колонка
2 — крепежные болты рулевой колонки
3 — нижний сальник рулевой колонки
|
|

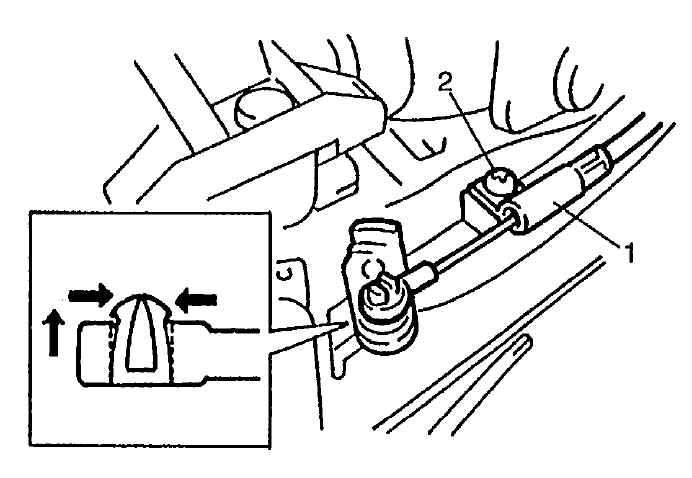

- Если имеется кабель блокировки (1) переключателя (ключа), отвинтите болт (2) кабеля блокировки переключателя (ключа), а затем отсоедините кабель от выключателя зажигания.
|
- Снимите рулевую колонку с автомобиля.
|
|
Осмотр
Проверьте исправность рулевой колонки и наличие повреждений, как описано в данном разделе в Главе Проверка рулевой колонки на повреждения при аварии (у кабриолета).
Установка
|
|
- После того, как затянуты крепежные болты рулевой колонки, затяните болты муфты рулевого вала.
- После того, как затянуты нижние болты рулевой колонки, затяните верхние болты рулевой колонки.
|
|
|
- Убедитесь, что передние колеса и рулевое колесо находятся в положении, соответствующем прямолинейному движению автомобиля.
- Если имеется кабель блокировки переключателя (ключа), закрепите его на выключателе зажигания.

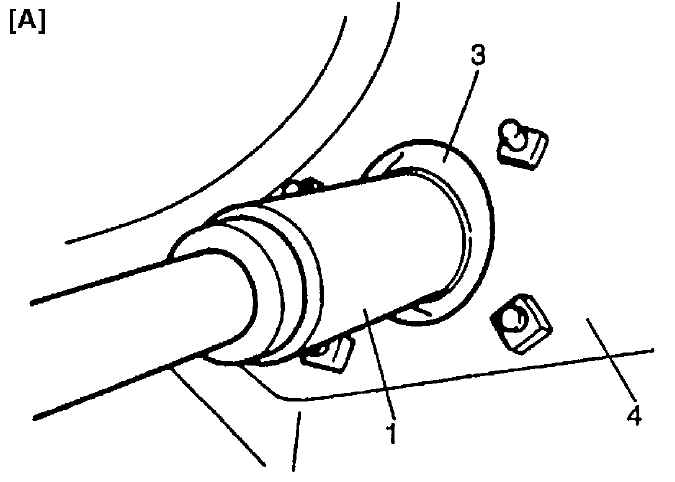

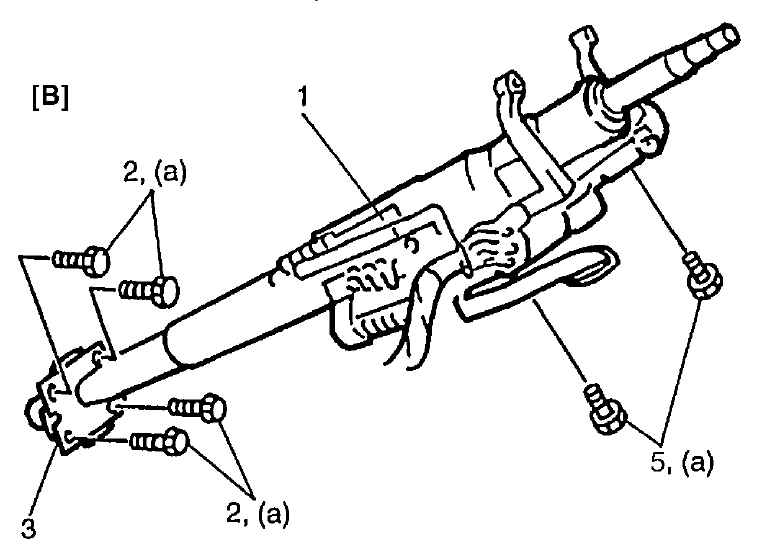

- Установите рулевую колонку (1) на панель (4) и верхний крепеж так, чтобы утолщение нижнего сальника рулевой колонки (3) проецировалось через отверстие в панели в отсек двигателя. Затяните сначала нижние болты рулевой колонки (2) (4 штуки), а затем верхние болты (5) (2 штуки) указанного значения момента затяжки. Момент затяжки: крепежный болт рулевой колонки — 23 Н•м (2.3 кг-м, 17.0 фунтов-фут).
|
В отсеке двигателя.
|
|
В салоне.
|
|

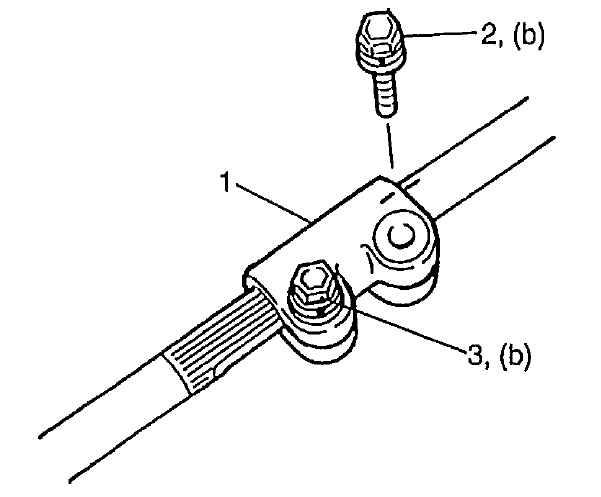

- Оденьте муфту рулевого вала (1) на рулевой вал (2), совместив метки (3), нанесенные перед снятием.
|
|
- Прикрутите болт муфты вала (со стороны колонки) к муфте рулевого вала (1). Сначала затяните болт муфты вала (со стороны колонки) (2) до указанного значения момента затяжки, а затем болт муфты вала (с нижней стороны вала) (3) до указанного значения момента затяжки. Момент затяжки: болт муфты вала — 25 Н•м (2.5 кг-м, 18.0 фунтов-фут).
|
- Если были сняты подрулевые переключатели, установите их на место. См. в данной Главе Раздел
Подрулевые переключатели.
- Соедините все провода, которые были отсоединены перед снятием.

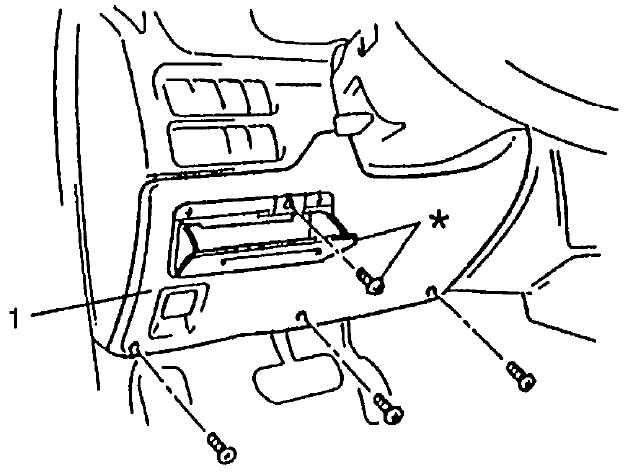

- Установите крышку отверстия рулевой колонки (1).
|
* — если входит в комплектацию
|
- Если было снято рулевое колесо, установите его, как описано в данной Главе в Разделе
Рулевое колесо.
- Подсоедините "минусовой" кабель батареи.
|
|
|
